OP599A

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm TO-14-2 通孔安装 6.22mm*6.22mm*8.89mm
供应商型号: N-OP599A
供应商: 云汉优选
标准整包数: 1

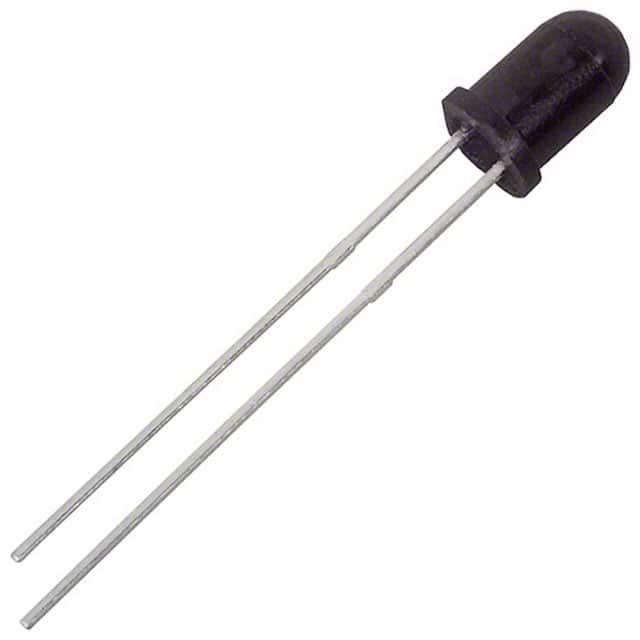

TT ELECTRONICS 光电传感器 OP599A

OP599A概述

    NPN硅光电晶体管(OP599系列)技术手册

    1. 产品简介


    NPN硅光电晶体管(OP599系列)是TT Electronics推出的高性能光电传感器。该系列产品采用NPN硅材料制造,封装在深蓝色的注塑塑料壳内,具有窄接收角,能够提供卓越的轴向耦合及光机械轴对齐效果。OP599系列光敏三极管已通过100%生产测试,以确保其与OPTEK的GaAIAs发射器具有紧密的相关性。这些光敏三极管适用于需要窄接收角且空间受限的应用场景。

    2. 技术参数


    - 存储和操作温度范围:-40°C 至 +100°C
    - 集电极-发射极电压:30 V
    - 发射极-集电极电压:5 V
    - 连续集电极电流:50 mA
    - 焊接温度:[从外壳1/16英寸(1.6毫米)处,使用烙铁焊接5秒] 260°C(1)
    - 功率耗散:100 mW(2)
    - 测试条件:TA=25°C 除非另有说明
    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | IC(ON) | 开态集电极电流 | 0.40 | - | 2.35 | mA |
    | ICEO | 集电极暗电流 | - | - | 100 | nA |
    | V(BR)CEO | 集电极-发射极击穿电压 | 30 | - | - | V |
    | V(BR)ECO | 发射极-集电极击穿电压 | 5.0 | - | - | V |
    | VCE(SAT) | 集电极-发射极饱和电压 | - | - | 0.40 | V |

    3. 产品特点和优势


    OP599系列光敏三极管具有以下优势:
    - 深蓝色注塑塑料封装:提供良好的光学透镜表面、芯片放置一致性以及稳定的外部尺寸。
    - 多种灵敏度范围:适应不同的应用需求。
    - T-1¾ 封装风格:采用TO-18底座,适合标准安装。
    - 优秀的光学透镜表面:确保出色的光线捕捉能力。
    - 优秀的芯片放置:保证了高可靠性与一致性。

    4. 应用案例和使用建议


    应用案例:
    - 空间受限的应用:如医疗设备、便携式电子设备。
    - 需要窄接收角的应用:例如红外遥控接收、安全系统等。
    使用建议:
    - 在高温环境下使用时,应考虑功率耗散和温度补偿,避免过热。
    - 确保安装时不会对外壳施加过大的力,以免造成损坏。
    - 使用ND Industries的Vibra-Tite进行防松处理,以防止应力裂纹。

    5. 兼容性和支持


    - 兼容性:OP599系列光敏三极管与其他标准光电设备兼容。
    - 支持与维护:TT Electronics提供了详尽的技术文档和客户服务,帮助客户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:安装时易发生应力裂纹。
    解决方案:使用ND Industries的Vibra-Tite进行防松处理,同时注意不要对外壳施加过大的力。
    - 问题:高温环境下工作不稳定。
    解决方案:确保散热良好,适当降低工作负载,避免超过额定功率。

    7. 总结和推荐


    综合评估:
    OP599系列光敏三极管具有广泛的适用性和高可靠性,特别是在空间受限的应用中表现出色。它拥有优异的光学特性和稳定的电气性能,可以满足大多数应用场景的需求。此外,其深蓝色注塑塑料封装、优良的光学透镜表面和芯片放置能力使其在市场上具备较高的竞争力。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐OP599系列光敏三极管用于需要窄接收角和高可靠性的光电应用场合。

OP599A参数

参数
响应时间 -
波长 890nm
感应方式 -
颜色感应 -
最小工作供电电压 -
感应距离 -
输出类型 -
光源 -
最大工作供电电压 -
长*宽*高 6.22mm*6.22mm*8.89mm
通用封装 TO-14-2
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP599A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP599A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP599A OP599A数据手册

OP599A封装设计

查看详情并下载
Symbol
Footprint
3D Model
