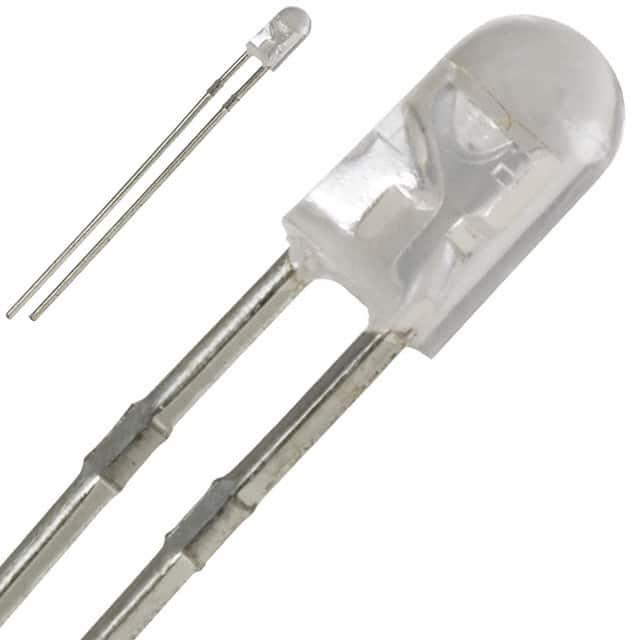

OVLBY4C7

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 589nm 45° 2V 20mA 圆形,带圆顶 透明 无色,黄色 标准安装,通孔安装 3mm(长度)*5.35mm(高度)
供应商型号: 11MZ-OVLBY4C7
供应商: 云汉优选
标准整包数: 1

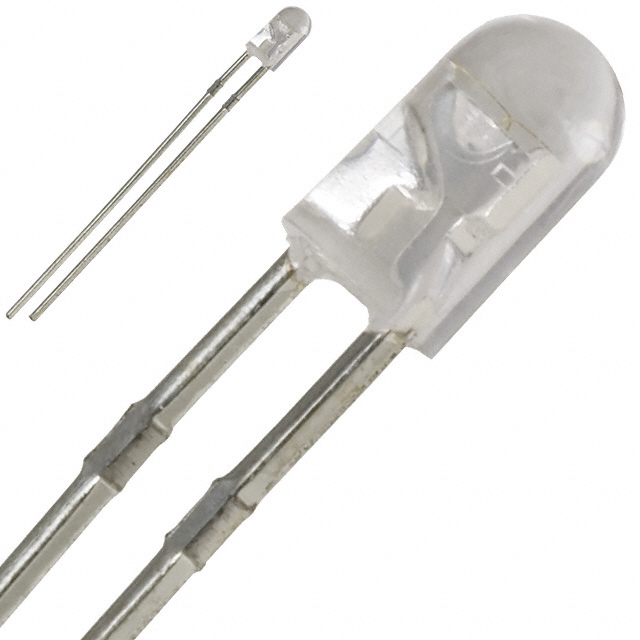

TT ELECTRONICS 发光二极管 OVLBY4C7

OVLBY4C7概述

    高亮度3毫米圆形穿孔LED灯(OVLBx4C7系列)技术手册

    1. 产品简介


    本手册描述的是由TT Electronics plc制造的高亮度3毫米圆形穿孔LED灯(型号:OVLBx4C7系列)。该LED灯封装在透明塑料T-1外壳内,适用于多种应用场景,如行人信号、标牌及建筑照明、背光和汽车应用等。

    2. 技术参数


    以下是OVLBx4C7系列LED灯的主要技术参数:
    - 存储温度范围: -40°C 至 +100°C
    - 工作温度范围: -40°C 至 +100°C
    - 反向电压: 5V最大值(不推荐用于反向电压应用)
    - 连续正向电流:
    - 蓝色和绿色:25mA
    - 红色和黄色:50mA
    - 峰值正向电流(10%占空比,1kHz):
    - 蓝色和绿色:100mA
    - 红色和黄色:100mA
    - 功率耗散:
    - 蓝色和绿色:100mW
    - 红色和黄色:120mW
    - 最大亮度:
    - 蓝色:1800mcd
    - 绿色:8400mcd
    - 红色:3700mcd
    - 黄色:3700mcd
    - 正向电压:
    - 蓝色:2.6V至4.0V
    - 绿色:2.6V至3.2V
    - 红色和黄色:1.8V至2.4V
    - 峰值波长:
    - 蓝色:460nm至475nm
    - 绿色:519nm至531nm
    - 红色:620nm至630nm
    - 黄色:585nm至595nm

    3. 产品特点和优势


    - 高亮度:具有明确的辐射模式,亮度显著。
    - 耐紫外线:环氧树脂透镜具有紫外线防护能力,适合户外应用。
    - 铅框架材料:铁合金带有镀锡引脚,提供良好的电连接性。
    - 无支架设计:结构紧凑,减少空间占用。

    4. 应用案例和使用建议


    应用案例:
    - 行人信号:在城市交通中提供明确的指示信号。
    - 标牌和建筑照明:为建筑物的标识和装饰提供持久稳定的光源。
    - 背光:适用于显示屏背光,提高可见度。
    - 汽车应用:在汽车内外提供各种信号灯和装饰灯。
    使用建议:
    - 在安装时,确保引脚与焊盘正确对齐,避免虚焊。
    - 注意散热设计,避免因过热导致LED损坏。
    - 为延长使用寿命,建议在高温环境下加装适当的散热片。

    5. 兼容性和支持


    OVLBx4C7系列LED灯与标准电路板组件高度兼容,可以方便地焊接在大多数PCB板上。TT Electronics提供了详细的技术支持文档和售后服务,确保客户能够顺利使用和维护这些LED灯。

    6. 常见问题与解决方案


    常见问题:
    - 发光亮度不足:检查正向电流是否符合要求,调整焊接质量。
    - 工作温度异常:增加散热措施,确保在额定温度范围内使用。
    解决方案:
    - 确保焊接质量,检查引脚是否接触良好。
    - 使用散热片或风扇,降低工作环境温度。

    7. 总结和推荐


    OVLBx4C7系列LED灯以其高亮度、耐紫外线和紧凑的设计在市场上表现出色。它不仅适用于多种应用场景,而且易于安装和维护。总的来说,这是一款值得推荐的产品,适用于需要高可靠性和耐用性的场合。

OVLBY4C7参数

参数
波长 589nm
测试电流 20mA
显示颜色 无色,黄色
视角 45°
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带圆顶
长*宽*高 3mm(长度)*5.35mm(高度)
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

OVLBY4C7厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVLBY4C7数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVLBY4C7 OVLBY4C7数据手册

OVLBY4C7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.268 ¥ 2.2378
10+ $ 0.26 ¥ 2.171
100+ $ 0.25 ¥ 2.0875
库存: 309
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 2.23
