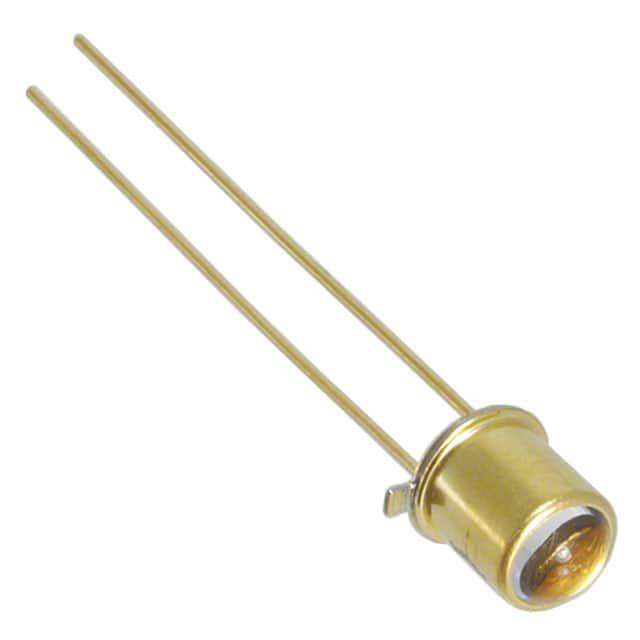

OP233

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 18° 2V 圆顶 红色 TO-206-AB 通孔安装,顶部安装 4.645mm*4.645mm*4.645mm
供应商型号: N-OP233
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 发光二极管 OP233

OP233概述


    产品简介


    Hermetic Infrared Emitting Diode(密封红外发光二极管)OP230系列是一组高性能的红外发光二极管,广泛应用于各种自动化系统及安全检测设备中。这些二极管采用镓铝砷化物(GaAIAs)作为材料,提供了比传统砷化镓更高的辐射输出量。每个OP230系列的产品都提供镜头聚焦或非聚焦光束模式,以适应不同的应用需求。

    技术参数


    主要技术规格
    - 峰值波长:890nm 或 850nm(取决于具体型号)
    - 最大功率输出:
    - OP231:1.5~6.0 mW/cm²
    - OP232:2.0~6.0 mW/cm²
    - OP233:3.0~6.0 mW/cm²
    - OP234:5.0~6.0 mW/cm²
    - OP235:6.0~6.0 mW/cm²
    - OP23xW系列:相同规格
    - 总光束角:
    - 窄角度:18°(OP231至OP235)
    - 宽角度:50°(OP23xW系列)
    - 连续正向电流:100 mA
    - 峰值正向电流:10.0 A
    - 反向电压:2.0 V
    - 功耗:200 mW
    工作环境
    - 存储温度范围:-65°C至+150°C
    - 操作温度范围:-65°C至+125°C

    产品特点和优势


    - 聚焦光模式:对于需要精确光束的应用非常有用。
    - 宽光束模式:适用于需要均匀照射大面积区域的应用。
    - 高可靠性:TO-46密封外壳提供了卓越的防护。
    - 与OP800、OP593、OP598、OP800WSL和OP830SL系列的匹配性:方便设计集成,降低开发难度。

    应用案例和使用建议


    应用案例
    - 非接触式反射物体传感器
    - 装配线自动化
    - 机器自动化
    - 门传感器
    使用建议
    在选择使用Hermetic Infrared Emitting Diode时,应根据实际应用场景选择合适的光束角度和功率输出,以确保最佳性能和稳定性。例如,在空间狭小且需要精确控制光束的环境中,窄光束的二极管将更合适;而在需要较大范围覆盖的环境中,则可以选择宽光束的二极管。

    兼容性和支持


    Hermetic Infrared Emitting Diode OP230系列与OPTEK Technology的其他设备如OP800、OP593、OP598、OP800WSL和OP830SL系列实现机械和光谱匹配,方便设计集成。对于电气和机械接口的定制需求,可以直接联系当地代表或OPTEK公司获取更多信息和支持。

    常见问题与解决方案


    1. 问题:产品工作温度超出规定范围。
    - 解决方案:调整工作环境,确保温度在-65°C至+125°C之间。
    2. 问题:正向电流超过规定值。
    - 解决方案:使用外部电路调节电流,确保不超过100 mA的最大值。
    3. 问题:反向电压导致损坏。
    - 解决方案:避免施加超过2.0 V的反向电压,防止过压损坏。

    总结和推荐


    总体而言,Hermetic Infrared Emitting Diode OP230系列是一款非常可靠和灵活的红外发光二极管,适合于多种工业自动化和安全检测应用。其高辐射输出、多样化的光束模式选择以及优异的封装性能,使其在市场上具有很高的竞争力。推荐在需要红外光源的应用中考虑使用此系列产品。

OP233参数

参数
Vf-正向电压 2V
透镜形状 圆顶
波长 890nm
测试电流 -
显示颜色 红色
视角 18°
透镜类型 -
长*宽*高 4.645mm*4.645mm*4.645mm
通用封装 TO-206-AB
安装方式 通孔安装,顶部安装
零件状态 在售
包装方式 散装

OP233厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP233数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP233 OP233数据手册

OP233封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.3956 ¥ 20.3626
150+ $ 2.2866 ¥ 19.4361
250+ $ 2.2134 ¥ 18.8139
450+ $ 2.1726 ¥ 18.4671
1000+ $ 2.1318 ¥ 18.1203
库存: 1680
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 916.31
