JANTXV4N49

产品分类: 隔离器
厂牌: TT ELECTRONICS
产品描述: 1 TO-78-6 通孔安装 9.39mm*9.39mm*4.7mm
供应商型号: TS-JANTXV4N49
供应商: 海外现货
标准整包数: 100

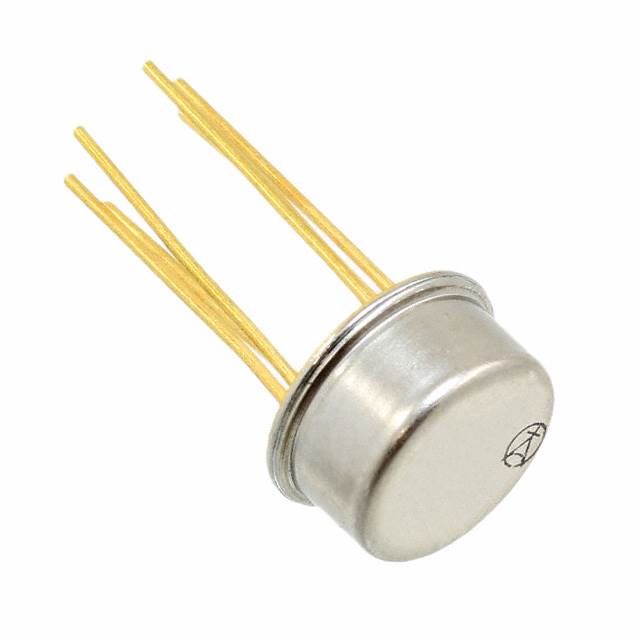

TT ELECTRONICS 隔离器 JANTXV4N49

JANTXV4N49概述

    高可靠性光电耦合隔离器:4N22, 4N23, 4N24 [A] (TX, TXV) 和 4N47, 4N48, 4N49 [A] (TX, TXV)

    产品简介


    Hi-Reliability Optically Coupled Isolator 是一款由红外发射二极管和NPN硅光电晶体管组成的高可靠性光电耦合隔离器。这些组件封装在TO-78密封壳体内,特别适合军事和恶劣环境下的应用。通过添加后缀“TA”,表示集电极与外壳电隔离。

    技术参数


    以下是详细的技术规格和电气特性:
    - 隔离电压: 最大值为1kV(±1.00 kVDC)
    - 电流传输比(Coupling Transfer Ratio, CTR):
    - 4N22, 4N23, 4N24: 最小25%,最大不适用
    - 4N47, 4N48, 4N49: 最小50%
    - 工作温度范围:
    - 存储温度: -65°C 至 +125°C
    - 操作温度: -55°C 至 +125°C
    - 电源要求:
    - 输入二极管正向直流电流(IF): 40mA
    - 输入二极管反向电压: 2V
    - 输出光晶体管参数:
    - 连续集电极电流: 50mA
    - 集电极-发射极电压: 35V (4N22, 4N23, 4N24) 或 40V (4N47, 4N48, 4N49)
    - 集电极-基极电压: 35V (4N22, 4N23, 4N24) 或 45V (4N47, 4N48, 4N49)
    - 发射极-基极电压: 4V (4N22, 4N23, 4N24) 或 7V (4N47, 4N48, 4N49)
    - 电气特性:
    - 输入二极管正向电压(VF): 在不同条件下的典型值和最大值
    - 输出光晶体管参数如V(BR)CEO、V(BR)CBO、V(BR)EBO、ICEO、ICB(OFF)、IC(OFF)等
    - 光晶体管饱和电压(VCE(SAT)): <0.30V
    - DC电流增益(HFE): >300 (4N22, 4N22A)


    产品特点和优势


    这些光电耦合隔离器具有以下独特的功能和优势:
    - 密封TO-78封装: 提供物理保护和长期稳定性。
    - 高电流传输比: 保证了高效率的数据传输。
    - 高电气隔离度: 1kV的电气隔离电压,确保在高电压环境下安全操作。
    - MIL-PRF-19500处理标准: 确保符合军事级别的性能要求。
    - 适用于工业、医疗和办公设备: 广泛的应用领域使得其在市场上具有很高的竞争力。

    应用案例和使用建议


    这类光电耦合隔离器广泛应用于需要高电压隔离和电气隔离的场合,例如:
    - 工业设备: 用于信号隔离,提高系统的稳定性和安全性。
    - 医疗设备: 用于医疗仪器的信号隔离,防止电磁干扰。
    - 办公设备: 如计算机外围设备,确保信号的安全传输。
    使用建议:
    - 在高湿度或灰尘多的环境中使用时,建议采取额外的防护措施。
    - 选择合适的电源和电路设计,以确保光电耦合隔离器在正常范围内运行。

    兼容性和支持


    - 兼容性: 这些光电耦合隔离器可以与多种电子设备和系统配合使用,但具体细节需要查阅技术手册或联系制造商。
    - 支持和维护: TT Electronics提供了详细的用户手册和技术支持服务。如需更多技术支持,可联系当地的销售代表或访问官方网站获取更多信息。

    常见问题与解决方案


    问题1: 设备在高温下表现不佳。
    解决方案: 适当降额使用,并确保在规定的温度范围内工作。如果需要在高温环境下使用,建议选用具有更高耐温等级的产品。
    问题2: 设备出现过流情况。
    解决方案: 确保设备在额定电流范围内工作。必要时,使用外部电流限制电路。

    总结和推荐


    综上所述,Hi-Reliability Optically Coupled Isolator 提供了高可靠性和广泛的适用范围,特别适合在工业、医疗和办公设备等领域的应用。其卓越的电气隔离特性和高性能使其成为众多应用场景的理想选择。因此,我们强烈推荐这一系列产品给需要高可靠性光电耦合隔离解决方案的客户。

JANTXV4N49参数

参数
数据速率 -
通道数量 1
长*宽*高 9.39mm*9.39mm*4.7mm
通用封装 TO-78-6
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTXV4N49厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

JANTXV4N49数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 隔离器 TT ELECTRONICS JANTXV4N49 JANTXV4N49数据手册

JANTXV4N49封装设计

查看详情并下载
Symbol
Footprint
3D Model
