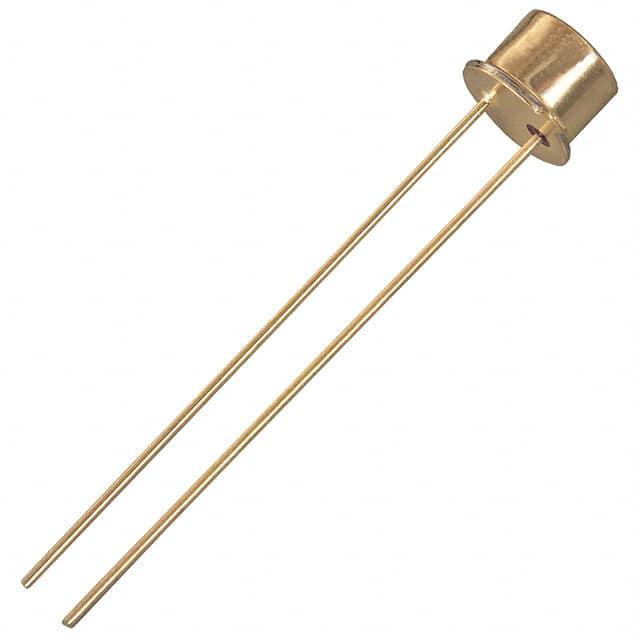

OP232W

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 50° 2V 平的 红色 TO-206-AB 通孔安装
供应商型号: 1611553
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 发光二极管 OP232W

OP232W概述

    # Hermetic Infrared Emitting Diode: OP230 Series

    产品简介


    Hermetic Infrared Emitting Diode (IR LED) 的 OP230 系列包括多种型号,如 OP231, OP232, OP233, OP234 和 OP235。这些 IR LED 基于 GaAlAs 材料制成,提供比 GaAs 更高的辐射输出量。它们被封装在一个金属 TO-46 防潮外壳中,具有高可靠性。每个型号都有不同的光束角度和功率范围,适用于不同的应用场景。

    技术参数


    主要技术规格
    - 封装类型: 金属 TO-46 封装
    - 光谱响应: 890 nm (OP231, OP232, OP233, OP234, OP235); 850 nm (OP234)
    - 半功率点光束角: 18° (窄光束), 50° (宽光束)
    - 峰值电流: 100 mA
    - 连续工作电流: 100 mA
    - 反向电压: 2.0 V
    - 正向电压: 2.0 V (典型值)
    性能参数
    - 辐射功率输出:
    - OP231: 6.0 mW (最大值)
    - OP232: 8.0 mW (最大值)
    - OP233: 10.0 mW (最大值)
    - 发光波长:
    - OP231, OP232, OP233: 890 nm
    - OP234, OP235: 850 nm
    - 发射角度半功率点:
    - OP231 - OP235: 18°
    - OP231W - OP235W: 50°

    工作环境
    - 存储温度范围: -65°C 到 +150°C
    - 操作温度范围: -65°C 到 +125°C

    产品特点和优势


    OP230 系列红外发光二极管具有以下显著特点和优势:
    - 光学光型选择: 可选窄光束和宽光束模式,适合不同应用场景。
    - 增强的温度范围: 具有较高的耐温性能,适用于极端环境。
    - TO-46 防潮封装: 提供更好的密封性能,延长产品寿命。
    - 与其他 Optek 设备匹配: 提供机械和光谱匹配,方便集成设计。
    - 选择功率范围: 用户可根据需求选择合适的功率范围。

    应用案例和使用建议


    应用案例
    - 非接触反射式物体传感器
    - 生产线自动化
    - 机器安全
    - 行程终点传感器
    使用建议
    在使用 OP230 系列 IR LED 时,建议:
    - 选择适当的光束角度以适应具体的应用场景。
    - 在极端环境下使用时,确保散热系统良好,避免过热损坏。
    - 根据所需功率选择合适的产品型号。

    兼容性和支持


    兼容性
    - OP230 系列红外发光二极管与 OP800、OP598、OP800WSL 和 OP830SL 等 Optek 系列光传感器兼容。
    支持信息
    - 如需定制电气、导线、电缆或连接器,请联系当地代表或 OPTEK 获取更多信息。

    常见问题与解决方案


    常见问题及解决方法
    1. 问:产品如何防潮?
    - 答:产品采用 TO-46 防潮封装,确保长期使用无潮气侵入。

    2. 问:如何保证产品在高温下的稳定性?
    - 答:产品具有广泛的温度范围,可在 -65°C 至 +125°C 范围内正常工作。请确保正确安装并配置散热系统。
    3. 问:如何选择合适的光束角度?
    - 答:根据应用需求选择窄光束(18°)或宽光束(50°)型号。窄光束适用于集中区域检测,而宽光束则适用于大面积照明。

    总结和推荐


    综合评估
    Hermetic Infrared Emitting Diode OP230 系列提供了多种型号选择,以其出色的光谱响应、高可靠性以及广泛的温度适应性,适用于多种工业应用场景。特别是其在非接触反射式物体检测、生产线自动化和机器安全等方面的表现尤为突出。
    推荐
    综上所述,对于需要高精度、稳定性和广泛温度适应性的红外光检测应用场景,强烈推荐使用 OP230 系列红外发光二极管。

OP232W参数

参数
透镜形状 平的
波长 890nm
测试电流 -
显示颜色 红色
视角 50°
透镜类型 -
Vf-正向电压 2V
通用封装 TO-206-AB
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP232W厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP232W数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP232W OP232W数据手册

OP232W封装设计

查看详情并下载
Symbol
Footprint
3D Model
