44WR10KLFT7

厂牌: TT ELECTRONICS
产品描述: 10KΩ ±10% 250mW ±100ppm/℃ 300V 贴片安装 5.31mm(高度)
供应商型号: CEL-44WR10KLFT7
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 电位器及其他可变电阻器 44WR10KLFT7

44WR10KLFT7概述

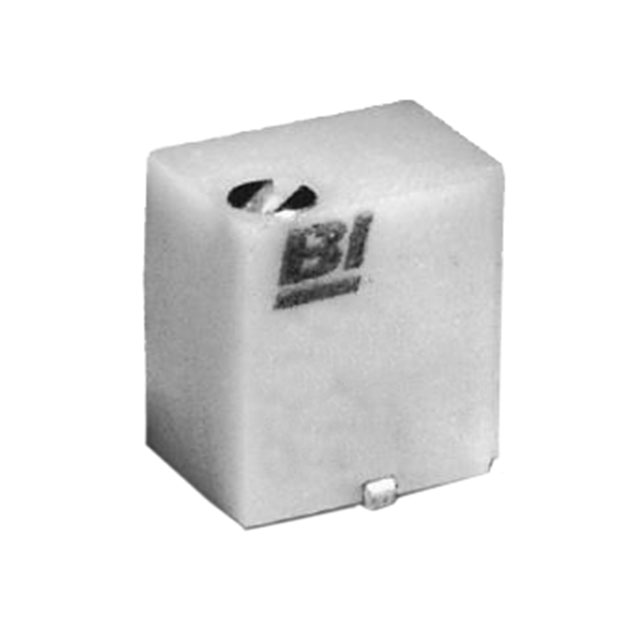

    Model 44 Cermet Trimming Potentiometer

    1. 产品简介


    Model 44 Cermet Trimming Potentiometer 是一种适用于需要调整和校准的场合的电子元器件。它主要用于医疗和消费电子产品领域,提供了一种空间节省的表面贴装(SMD)封装,非常适合于最紧凑的电路板设计。这款电位器以其高度的可靠性和长寿命而著称,适用于那些对精度和稳定性要求极高的应用。

    2. 技术参数


    以下是Model 44 Cermet Trimming Potentiometer的关键技术参数:
    - 电阻范围:10 欧姆至 2 兆欧
    - 电阻容差:<100 欧姆时为±20%,其余为±10%
    - 输入电压:最大直流300V 或交流不超过额定功率
    - 滑动电流:最大100mA 或在额定功率范围内,以较低者为准
    - 功率等级:在85°C时为0.25瓦,到150°C时降为0
    - 端电阻:最大1%或2欧姆,以较高者为准
    - 实际电气行程:名义上为9圈
    - 介电强度:交流600V
    - 绝缘电阻:最小1,000兆欧
    - 温度系数:±100 ppm/°C(<100 欧姆时为±250 ppm/°C)
    - 工作温度范围:-65°C 至 +150°C
    - 热冲击:五次-65°C至+150°C循环(变化小于2%RT,1%VR)
    - 湿度抵抗:十次24小时循环(变化小于2%RT,最小IR为10兆欧)
    - 冲击:6毫秒锯齿波,100G(变化小于1%RT,1%VR)
    - 振动:20G,10至2,000Hz(变化小于1%RT,1%VR)
    - 旋转寿命:200个周期(变化小于3%RT,1%CRV)
    - 负载寿命:在85°C和0.25瓦下1,000小时(变化小于2%RT,1%CRV)

    3. 产品特点和优势


    - 空间节省:采用SMD封装,适合紧凑的电路板设计。
    - 耐用性强:密封设计,可承受剧烈的水洗过程。
    - 长寿命:构造坚固,可实现“设定后无需维护”的效果。
    - BI质量与可靠性:由BI Technologies生产,保证高可靠性。
    - 多样化选择:提供顶部和侧面调整版本,以及J钩或焊脚封装选项。

    4. 应用案例和使用建议


    Model 44 Cermet Trimming Potentiometer 广泛应用于医疗设备和消费电子产品中。例如,在医疗成像设备中,它的稳定性和高精度可以确保图像质量和准确性。对于消费电子产品,如智能手机和平板电脑,它可以用于调节屏幕亮度和其他控制功能。
    使用建议:
    - 在设计电路时,确保电源电压不超过300Vdc或交流,以防止过载。
    - 使用时需注意温度范围,确保在-65°C至+150°C之间正常工作。
    - 在高温环境下使用时,考虑其功率降级情况。

    5. 兼容性和支持


    该产品支持多种封装形式,包括J钩和焊脚封装,便于不同的装配需求。制造商提供详尽的技术支持和服务,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    - Q1:电源电压超过额定值会怎样?
    A1:可能会导致内部损坏,建议严格按照规定电压使用。

    - Q2:长时间使用后的精度如何?
    A2:长期使用后,电阻可能会有轻微变化,但总体误差不会超过2%。

    7. 总结和推荐


    Model 44 Cermet Trimming Potentiometer 的主要优点包括空间节省、高可靠性、长寿命以及适应广泛的温度范围。这些特点使其成为医疗和消费电子产品中不可或缺的组件。因此,强烈推荐该产品用于需要精确调整和校准的应用场合。

44WR10KLFT7参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 300V
长*宽*高 5.31mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

44WR10KLFT7厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

44WR10KLFT7数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 44WR10KLFT7 44WR10KLFT7数据手册

44WR10KLFT7封装设计

查看详情并下载
Symbol
Footprint
3D Model
