72PR100KLF

厂牌: TT ELECTRONICS
产品描述: 100KΩ ±10% 500mW ±100ppm/℃ 线性 200V 通孔安装 4.75mm(高度)
供应商型号: 987-1141-ND
供应商: Digi-Key
标准整包数: 1

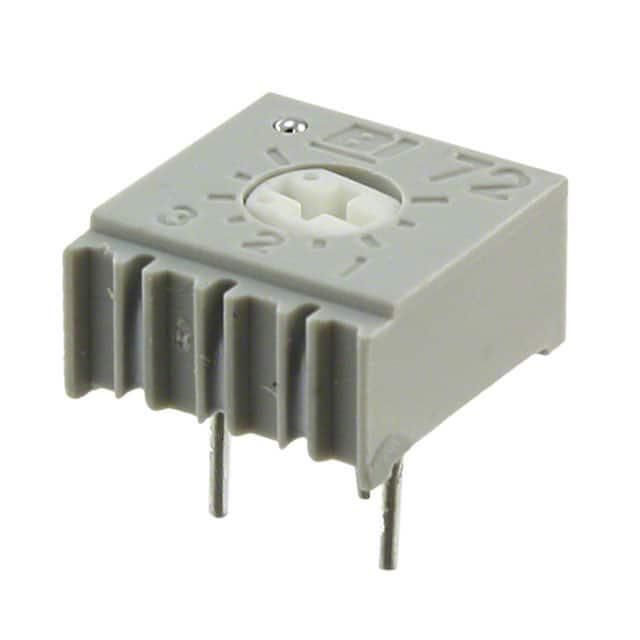

TT ELECTRONICS 电位器及其他可变电阻器 72PR100KLF

72PR100KLF概述


    产品简介


    MODEL 72 是一款单圈旋转电位器,采用3/8英寸正方形设计,配以Cermet调整方式。这种电位器广泛应用于各种工业设备、自动化控制系统以及消费电子产品中。其主要功能是通过调节电阻值来改变电路中的电压和电流,从而实现对电子设备的精细控制。

    技术参数


    - 机械参数:
    - 扭矩(起始最大):3盎司·英寸(0.021牛·米)
    - 重量(标称):0.025盎司(0.70克)
    - 电气参数:
    - 标准电阻范围:10欧姆至2兆欧姆
    - 标准电阻容差:±10%(小于100欧姆时为±20%)
    - 最大输入电压:200 Vdc或不超过额定功率的交流电压
    - 最大滑动器电流:100mA 或额定功率内的较小值
    - 功率等级:0.5瓦特(在85°C时,到125°C时降额至0瓦特)
    - 端电阻(最大):2欧姆
    - 实际电气行程(标称):244度
    - 绝缘强度:900 Vrms
    - 最小绝缘电阻:1,000兆欧姆
    - 分辨率:几乎无限
    - 环境参数:
    - 操作温度范围:-55°C 至 +125°C
    - 温度系数(最大):±100 ppm/°C
    - 高温暴露:250小时(125°C)
    - 冲击(6ms锯齿波形):100 Gs
    - 振动:20 Gs(10至2,000 Hz)
    - 水分抵抗性:十次循环(每次24小时)

    产品特点和优势


    MODEL 72 电位器具有多种独特的功能和优势。首先,其耐高温能力和高可靠性使其适用于恶劣的工作环境,特别是在工业自动化和高可靠性系统中。其次,这款电位器具有非常高的分辨率和较低的接触电阻变化,这使得它在需要高精度调节的应用中表现优异。此外,它的紧凑尺寸和轻量设计也使其非常适合空间受限的应用场景。

    应用案例和使用建议


    MODEL 72 电位器在各种应用场景中都有出色的表现。例如,在一个自动化控制系统的温度调节器中,它可以精确地调整设定点,以保持恒定的温度。在消费电子产品中,如音响设备,它可以用于音量控制。为了确保最佳性能,建议根据具体应用选择合适的包装选项,如管装或带卷包装,以便于自动化生产和装配。

    兼容性和支持


    MODEL 72 电位器具有良好的兼容性,可以轻松与其他电子元件集成。厂商提供了详细的文档和技术支持,包括操作手册、安装指南和故障排除技巧,确保用户能够快速上手并充分利用其功能。

    常见问题与解决方案


    - 问题:电源电压超过额定值。
    - 解决方案:检查电路连接,确保输入电压不超过200 Vdc或额定功率内的交流电压。

    - 问题:滑动器电流超过额定值。
    - 解决方案:检查负载,并确保其不超过电位器的最大滑动器电流。

    - 问题:温度系数超出预期。
    - 解决方案:确认环境温度,并考虑使用散热片或其他冷却措施来控制温度。

    总结和推荐


    MODEL 72 电位器凭借其出色的性能和广泛的适用性,成为许多电子设备的理想选择。它不仅具有高精度和可靠性,还具备良好的环境适应能力。对于那些需要高精度和稳定性的应用,MODEL 72 是一个值得推荐的选择。建议用户根据具体需求选择合适的包装和配置,以最大化其性能和便利性。

72PR100KLF参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 200V
锥度 线性
长*宽*高 4.75mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

72PR100KLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

72PR100KLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 72PR100KLF 72PR100KLF数据手册

72PR100KLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1275 ¥ 17.9774
10+ $ 1.6816 ¥ 14.2092
25+ $ 1.5695 ¥ 13.2619
50+ $ 1.434 ¥ 12.0004
100+ $ 1.3601 ¥ 11.3824
300+ $ 1.2504 ¥ 10.4642
500+ $ 1.2022 ¥ 10.0607
1000+ $ 1.1396 ¥ 9.5369
5000+ $ 1.006 ¥ 8.4187
库存: 1197
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.97
直接购买
