OPL583

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm Push-Pull 4.5V 2.16mm*5.84mm*7.62mm
供应商型号: N-OPL583
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPL583

OPL583概述


    产品简介

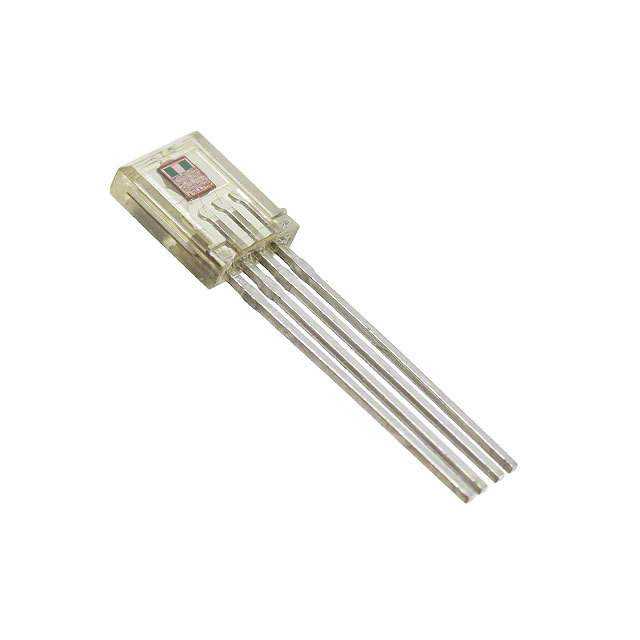

    OPL583 光电逻辑双通道传感器
    OPL583 是一款集成的光电逻辑传感器,由 TT Electronics 生产。它集成了两个独立的光敏二极管、两个线性放大器、两个施密特触发器电路和两个输出晶体管,所有这些都由一个公共电压调节器提供支持。这款传感器非常适合需要高精度检测的应用,如线性和旋转编码器、非接触式反射物体传感器、生产线自动化、机器自动化及安全应用。

    技术参数


    - 电源电压范围:4.5 V 至 16 V
    - 输入功率:0.05 mW/cm² 至 0.25 mW/cm²
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 供电电压:最高可达 18 V
    - 功耗:最大 200 mW
    - 低电平输出电流(灌电流):最大 40 mA
    - 正向阈值辐照度:最小 0.05 mW/cm²,最大 0.25 mW/cm²
    - 传输延迟时间:输出高到低、低到高分别为 2 μs 和 10 μs
    - 上升时间:最大 20 ns
    - 下降时间:最大 15 ns

    产品特点和优势


    - 双通道匹配检测:通过光刻工艺控制相对位置,确保两个检测通道的一致性。
    - 灵活的电路接口:开漏反相输出设计提供了广泛的电路接口灵活性。
    - 成本效益:采用低成本塑料封装,适用于多种工业应用。
    - 紧凑设计:集成化设计减少了外部组件数量,简化了电路板布局。

    应用案例和使用建议


    应用场景:
    - 线性和旋转编码器
    - 非接触式反射物体传感器
    - 生产线自动化
    - 机器自动化和安全系统
    - 行程终点传感器
    使用建议:
    - 线性和旋转编码器:确保编码器与被测物体之间的距离适中,避免过度曝光或遮挡导致误判。
    - 非接触式反射物体传感器:在使用时需注意背景反射的影响,选择合适的安装位置以减少干扰。
    - 组装线自动化:考虑传感器的安装位置和方向,确保传感器能够准确检测目标物体的位置。

    兼容性和支持


    OPL583 可与大多数常见的 TTL 和 LSTTL 设备兼容。TT Electronics 提供详尽的技术文档和支持服务,包括设计指南、样品请求和技术支持热线。

    常见问题与解决方案


    - 问题:传感器无法正常工作。
    - 解决方案:检查电源电压是否在指定范围内,确保接地良好,并验证安装方向和位置是否正确。

    - 问题:传感器响应时间较长。
    - 解决方案:调整外部负载电阻,减少干扰源,并确保连接电缆短且屏蔽良好。

    - 问题:输出信号不稳定。
    - 解决方案:确保传感器的工作环境温度在规定的范围内,并检查光强是否符合要求。

    总结和推荐


    综合评估:
    OPL583 以其紧凑的设计、高精度的检测能力和广泛的适用性,在工业自动化和安全系统中表现出色。它独特的双通道匹配检测技术为设计师提供了更高的灵活性和可靠性。
    推荐:
    鉴于其卓越的性能和多功能性,我们强烈推荐 OPL583 在需要高精度检测和可靠性的应用场合中使用。无论是生产线自动化还是机器安全系统,OPL583 都是值得信赖的选择。

OPL583参数

参数
感应距离 -
响应时间 -
颜色感应 -
光源 -
输出类型 Push-Pull
感应方式 -
波长 935nm
最小工作供电电压 4.5V
最大工作供电电压 -
长*宽*高 2.16mm*5.84mm*7.62mm
零件状态 在售

OPL583厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPL583数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPL583 OPL583数据手册

OPL583封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.6218 ¥ 13.7853
200+ $ 1.5553 ¥ 13.2201
350+ $ 1.5096 ¥ 12.8316
700+ $ 1.479 ¥ 12.5715
1000+ $ 1.4484 ¥ 12.3114
库存: 4000
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 964.97
