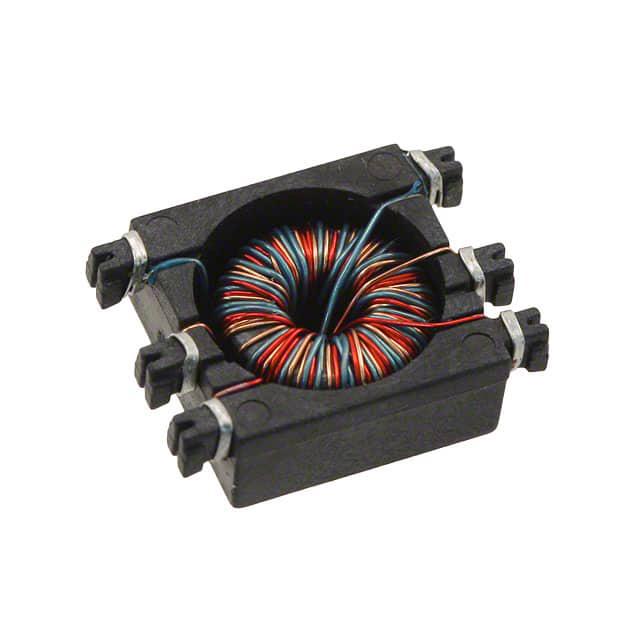

HM42-30001LFTR

产品分类: 脉冲变压器
厂牌: TT ELECTRONICS
产品描述: 1:1:1 Gate Drive 980μH 30.2Vμs 贴片安装 8.64mm*11.68mm*4.1mm
供应商型号: N-HM42-30001LFTR
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 脉冲变压器 HM42-30001LFTR

HM42-30001LFTR概述

    Gate Drive Transformers Model HM42 Series 技术手册解析

    1. 产品简介


    Gate Drive Transformers(栅极驱动变压器)是一种专门设计用于功率半导体开关的器件。这种电子元器件广泛应用于电力变换、电机控制和逆变器等领域,是许多现代电力系统中不可或缺的关键部件。HM42系列栅极驱动变压器提供了高效、可靠的信号隔离与转换功能,适用于各种恶劣的工作环境。

    2. 技术参数


    HM42系列栅极驱动变压器的主要技术参数如下:
    | 型号 | 转比 | 初级电感 (μH) | 漏电感 (μH) | V·μsec (最大) | 初级 DCR (Ω) | 次级 DCR (Ω) | 隔离电压(Vdc/Vac) |

    | HM42-10001LF | 1:1:1 | 300 | 2.30 | 80.9 | 2.00 | 2.00 | 1500Vdc |
    | HM42-10002LF | 2:1:1 | 300 | 2.30 | 40.4 | 2.00 | 1.00 | 1500Vdc |
    | HM42-20001LF | 1:1 | 695 | 0.50 | 29.3 | 1.00 | 1.00 | 1500Vdc |
    | HM42-20002LF | 1:1 | 785 | 0.46 | 31.5 | 0.60 | 0.60 | 1500Vdc |
    | HM42-30001LF | 1:1:1 | 980 | 0.75 | 30.2 | 0.50 | 0.50 | 1500Vac |
    | HM42-30002LF | 1:1 | 980 | 0.75 | 30.2 | 0.50 | 0.50 | 1500Vac |
    | HM42-30003LF | 1:1:1 | 1500 | 0.50 | 37.8 | 0.62 | 0.62 | 1500Vac |
    | HM42-40001LF | 1:1:1 | 3300 | 0.70 | 68.0 | 1.60 | 1.60 | 1500Vdc |
    | HM42-40002LF | 1:1 | 1400 | 0.50 | 49.1 | 0.60 | 0.60 | 1500Vac |
    | HM42-40003LF | 1:1 | 1200 | 0.50 | 45.4 | 0.50 | 0.50 | 1500Vac |
    | HM42-40004LF | 2:1:1 | 1200 | 0.60 | 45.4 | 0.60 | 0.30 | 1500Vac |
    工作环境:-40°C 至 +125°C 的工作温度范围;环境温度最大值为 +85°C。

    3. 产品特点和优势


    HM42系列栅极驱动变压器的主要特点是:
    - 宽工作温度范围:从-40°C到+125°C,适用于严苛的工业环境。
    - 高绝缘强度:基本绝缘等级为1500Vrms,隔离电压高达1500Vdc。
    - 低漏电感:通过优化设计,最小漏电感仅0.46μH,保证高效的能量传输。
    - 良好的热稳定性:在最高环境温度下仍能保持优异性能。
    - RoHS符合:无铅,环保友好。

    4. 应用案例和使用建议


    这些栅极驱动变压器常用于高压电力变换器、电动汽车逆变器和电机驱动器等应用中。根据手册提供的应用场景,我们建议在高温环境下使用时注意散热措施,以确保其正常运行。同时,在选择具体型号时,要根据应用的具体需求(如电压等级、电流要求等)来确定合适的转比和电感值。

    5. 兼容性和支持


    HM42系列栅极驱动变压器适用于多种标准接口,可轻松集成到现有系统中。制造商提供详细的技术支持和售后保障服务,包括安装指导、故障诊断和维修服务。为了进一步提升产品可靠性,建议定期检查并更新产品手册中的最新信息。

    6. 常见问题与解决方案


    常见问题及其解决办法:
    - 问题一:初级电感过高导致过热。
    - 解决方法:检查系统电路设计是否合理,必要时调整负载或降低输入电压。

    - 问题二:隔离电压不达标。
    - 解决方法:确保所有连接正确无误,并进行必要的绝缘测试。

    - 问题三:设备频繁重启。
    - 解决方法:检查电源供应是否稳定,以及是否存在干扰源影响系统运行。

    7. 总结和推荐


    综上所述,HM42系列栅极驱动变压器凭借其宽广的工作温度范围、高绝缘强度及出色的可靠性,成为电力电子系统中理想的解决方案。特别是在高温、高湿度或存在电磁干扰的环境中,它表现出色。因此,我们强烈推荐在电力变换、电机控制及逆变器等领域采用这款产品。

HM42-30001LFTR参数

参数
ET(伏特-时间) 30.2Vμs
电感值 980μH
变压器类型 Gate Drive
匝数比 1:1:1
长*宽*高 8.64mm*11.68mm*4.1mm
安装方式 贴片安装
零件状态 停产
