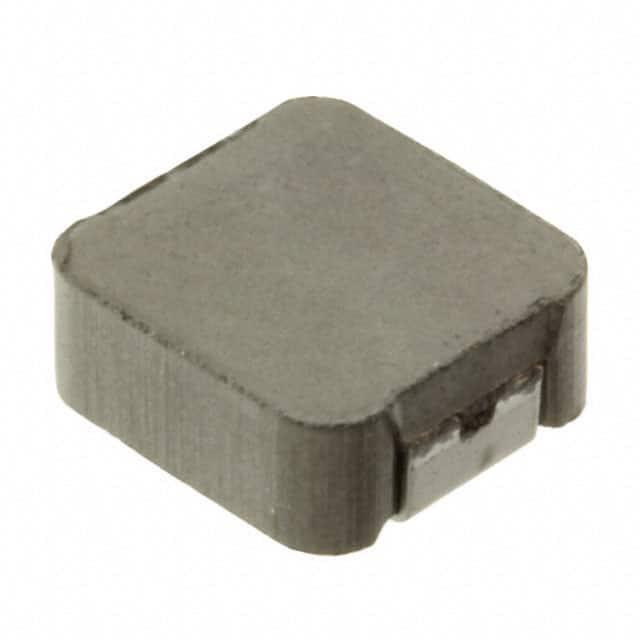

HM72E-061R5LFTR13

产品分类: 贴片电感
厂牌: TT ELECTRONICS
产品描述: 100KHz 10A 8.4A 1.5μH 14mΩ ±20% 2-SMD 贴片安装 7.23mm*6.8mm*3mm
供应商型号: 987-1633-1-ND
供应商: Digi-Key
标准整包数: 1
TT ELECTRONICS 贴片电感 HM72E-061R5LFTR13

HM72E-061R5LFTR13概述

    高功率高性能贴片式电感器技术手册

    产品简介


    本文档介绍了TT Electronics公司生产的HM72E-06系列高功率高性能贴片式电感器。该系列产品适用于广泛的电子设备,如电源管理、通信设备、计算机外设和汽车电子系统。HM72E-06系列电感器具有卓越的电气性能和紧凑的设计,是满足现代电子产品对高性能要求的理想选择。

    技术参数


    HM72E-06系列电感器的技术参数如下表所示:
    | 型号 | 电感值 (μH) | 额定电流 (Adc) | 饱和电流 (Adc) | 直流电阻 (mΩ) |

    | HM72E-06R10LF | 0.10 | 26.2 | 45.0 | 1.5 |
    | HM72E-06R20LF | 0.20 | 20.3 | 34.0 | 2.5 |
    | HM72E-06R33LF | 0.33 | 18.0 | 22.0 | 3.2 |
    | HM72E-06R47LF | 0.47 | 16.1 | 19.0 | 4.0 |
    | HM72E-06R68LF | 0.68 | 14.4 | 16.5 | 5.0 |
    | HM72E-061R0LF | 1.00 | 10.3 | 15.0 | 9.0 |
    | HM72E-061R5LF | 1.50 | 8.4 | 10.0 | 13.0 |
    | HM72E-062R2LF | 2.20 | 8.3 | 8.5 | 18.0 |
    | HM72E-063R3LF | 3.30 | 6.6 | 8.0 | 26.5 |
    | HM72E-064R7LF | 4.70 | 5.4 | 6.5 | 39.0 |
    | HM72E-06330LF | 33.0 | 1.8 | 2.5 | 302.0 |
    此外,这些电感器的工作频率范围为0至3MHz,可在-40°C至+155°C的温度范围内正常工作。

    产品特点和优势


    HM72E-06系列电感器具有以下显著特点和优势:
    - 高饱和电流:电感器能够在高电流环境下稳定工作,最大饱和电流可达45A。
    - 低直流电阻:较低的直流电阻可降低功耗,提高效率。
    - 宽温度范围:适应极端温度环境,从-40°C到+155°C。
    - 优异的热稳定性:最大温度升高仅为50°C,确保长期可靠运行。

    应用案例和使用建议


    HM72E-06系列电感器广泛应用于电源转换器、DC/DC转换器和滤波电路等场合。根据应用场景的不同,建议用户注意以下几点:
    - 温度管理:使用时需要考虑到散热问题,特别是在高电流情况下。
    - 兼容性检查:确保电感器的电气特性与应用中的其他组件相匹配。
    - 适当布局:参照推荐的PCB布局指南,确保电感器的安装位置符合设计要求。

    兼容性和支持


    HM72E-06系列电感器采用无铅封装,符合RoHS标准,可以与市场上大多数主流PCB材料兼容。制造商提供了详尽的技术支持文档和售后服务,用户可通过官网获取更多帮助。

    常见问题与解决方案


    - 问题:电感器过热
    - 解决方案:增加散热措施,例如使用散热片或改进PCB布局。

    - 问题:性能不稳
    - 解决方案:确认电流和电压是否在额定范围内,检查焊接质量。

    总结和推荐


    综上所述,HM72E-06系列电感器凭借其高饱和电流、低直流电阻和宽温度范围,成为高性能电源管理系统中的理想选择。其卓越的电气特性和可靠性使其在众多应用中脱颖而出。强烈推荐此系列产品用于对电感器性能有较高要求的应用场合。

HM72E-061R5LFTR13参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 14mΩ
额定电流 8.4A
Q值 -
测试频率 100KHz
电感值 1.5μH
饱和电流(LSAT) 10A
长*宽*高 7.23mm*6.8mm*3mm
通用封装 2-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 停产

HM72E-061R5LFTR13厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

HM72E-061R5LFTR13数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 贴片电感 TT ELECTRONICS HM72E-061R5LFTR13 HM72E-061R5LFTR13数据手册

HM72E-061R5LFTR13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2765 ¥ 10.7864
10+ $ 0.9879 ¥ 8.3473
25+ $ 0.8385 ¥ 7.0854
50+ $ 0.777 ¥ 6.5652
100+ $ 0.6932 ¥ 5.8009
250+ $ 0.6264 ¥ 5.2419
500+ $ 0.58 ¥ 4.8536
1000+ $ 0.5369 ¥ 4.4929
库存: 1873
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.78
直接购买
加入购物车
