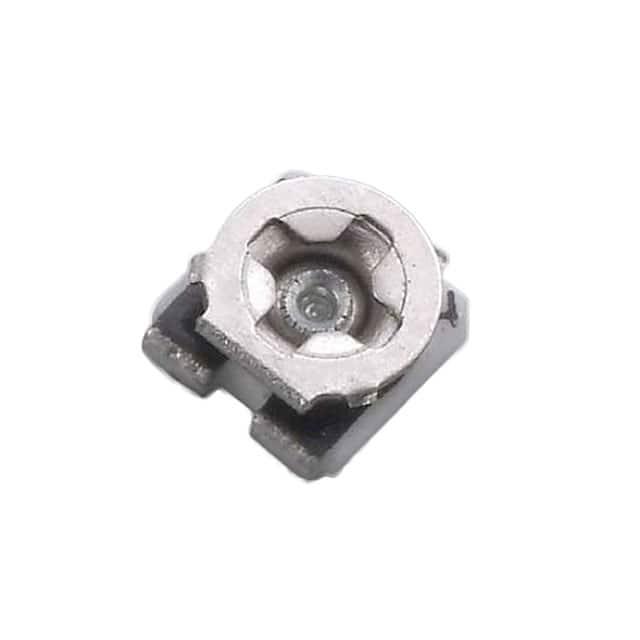

35WR1KLFTR

厂牌: TT ELECTRONICS
产品描述: 1KΩ ±25% 100mW ±250ppm/℃ 50V 贴片安装 3.65mm*3mm*1.7mm
供应商型号: 1520615
供应商: 海外现货
标准整包数: 5
TT ELECTRONICS 电位器及其他可变电阻器 35WR1KLFTR

35WR1KLFTR概述

    Open Type Trimmer Model 35 技术手册

    1. 产品简介


    产品类型: 开放式表面贴装可调电阻器
    主要功能: 提供可调电阻,通过旋转调节器来改变电阻值
    应用领域: 广泛应用于消费电子、工业自动化控制、通信设备、医疗设备等领域

    2. 技术参数


    - 外形尺寸: 3 mm
    - 结构类型: 开放框架表面贴装
    - 材料: 铧瓷
    - 符合标准: 符合RoHS标准
    - 电阻范围: 100 Ω 至 1,000,000 Ω
    - 标称电阻容差: ±25%
    - 最大输入电压: 50 V
    - 功率额定值: 0.1 W @ 70°C
    - 端子电阻: 最大300Ω时,最大误差为3Ω;超过300Ω但不超过1兆欧时,最大误差为1%
    - 实际电气行程: 250° ± 20°
    - 机械行程: 连续360°
    - 绝缘电阻: 最小100 MΩ
    - 分辨率: 基本上是无限的
    - 接触电阻变化: 最大5%
    - 电阻温度系数: ±250 ppm/°C
    - 最大扭矩: 2.8 in. oz.
    - 重量: 约0.01 oz
    - 滑片位置: 大约50%

    3. 产品特点和优势


    - 高精度: 高达±25%的电阻容差,确保了较高的精度和稳定性。
    - 高可靠性: 具有100 MΩ的绝缘电阻和良好的电气特性。
    - 广泛的适用性: 适用于各种工业和消费电子产品,具有很高的灵活性。
    - 易于安装: 采用开放式表面贴装设计,安装简便,节省空间。

    4. 应用案例和使用建议


    - 工业自动化控制: 可用于机器设备的调节控制系统,通过精确调整电阻值来实现稳定输出。
    - 消费电子: 如音响设备的音量调节、照明设备的亮度调节等。
    - 医疗设备: 例如用于医疗器械的精细调节,需要高精度的设备。

    使用建议:
    - 在使用过程中,应注意不要超过其最大输入电压(50V)。
    - 定期检查接触电阻的变化,确保设备的稳定运行。
    - 在高温环境下使用时,注意散热,以避免因过热导致的性能下降。

    5. 兼容性和支持


    - 兼容性: 该产品与大多数电路板和系统兼容,能够广泛应用于各种电子设备。
    - 技术支持: TT Electronics提供全面的技术支持和售后服务,客户可通过电话或邮件联系公司获取帮助。

    6. 常见问题与解决方案


    - 问题1: 使用过程中出现接触电阻不稳定
    解决方案: 检查安装是否稳固,如有必要可重新安装或更换新的产品。
    - 问题2: 设备无法达到预期的电阻值
    解决方案: 检查输入电压是否超过最大值,同时确认电阻值设置是否正确。
    - 问题3: 设备运行时出现异常噪音
    解决方案: 检查是否有外部干扰因素,如电磁干扰等,确保设备远离干扰源。

    7. 总结和推荐


    总体而言,Open Type Trimmer Model 35 是一款性能卓越、应用广泛的可调电阻器。其高精度、高可靠性及易于安装的特点使其在多种工业和消费电子领域有着广泛的应用前景。尽管价格可能相对较高,但由于其优良的性能和高度的稳定性,值得推荐使用。对于需要精密调节电阻值的应用场合,它无疑是一个理想的选择。

35WR1KLFTR参数

参数
电阻值 1KΩ
精度 ±25%
额定功率 100mW
温度系数 ±250ppm/℃
额定电压 50V
锥度 -
长*宽*高 3.65mm*3mm*1.7mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

35WR1KLFTR厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

35WR1KLFTR数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 35WR1KLFTR 35WR1KLFTR数据手册

35WR1KLFTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.7416
50+ ¥ 2.3155
250+ ¥ 2.0747
500+ ¥ 2.0747
1000+ ¥ 2.0377
2000+ ¥ 2.0006
10000+ ¥ 2.0006
20000+ ¥ 2.0006
库存: 9303
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 13.7
