67YR100KLF

厂牌: TT ELECTRONICS
产品描述: 100KΩ ±10% 500mW ±100ppm/℃ 线性 200V 通孔安装 10.4mm(高度)
供应商型号: 987-1501-ND
供应商: Digi-Key
标准整包数: 1

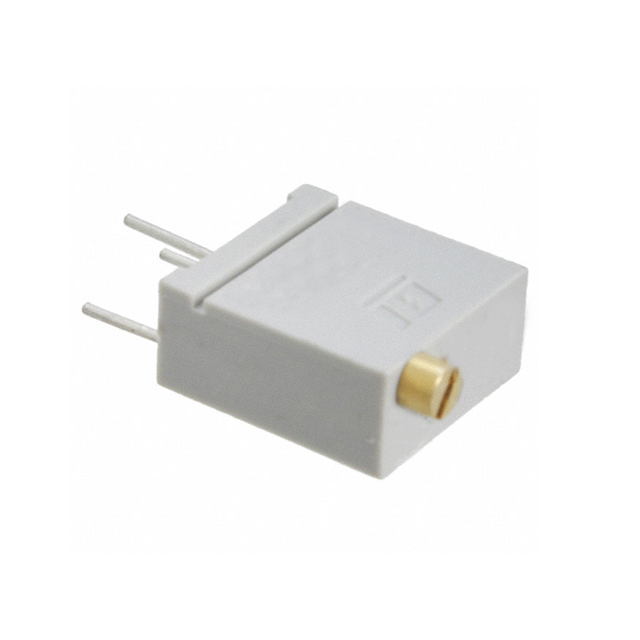

TT ELECTRONICS 电位器及其他可变电阻器 67YR100KLF

67YR100KLF概述

    Model 67 Cermet Trimming Potentiometer 技术手册

    产品简介


    Model 67 Cermet Trimming Potentiometer 是一款多功能、高可靠性的可调电阻器,主要用于需要精确调整和校准的应用场合。广泛应用于医疗设备、消费电子产品以及其他对精密调节有需求的工业领域。

    技术参数


    - 基本规格:尺寸为 3/8 英寸正方形,标准阻值范围为 10 欧姆至 2 兆欧姆。
    - 阻值精度:±10%,对于小于 100 欧姆的电阻器,精度为 ±20%。
    - 输入电压:最大直流电压为 200 Vdc 或交流电压不超过功率额定值。
    - 滑动电流:最大为 100 mA,或不超过额定功率,取两者中的较小值。
    - 功率等级:在 85°C 下为 0.5 瓦,到 125°C 下降为 0。
    - 端子电阻:最大为 2 欧姆。
    - 实际电气行程:20 转(标称值)。
    - 介电强度:900 Vrms。
    - 绝缘电阻:最小为 1,000 兆欧。
    - 分辨率:本质上为无穷大。
    - 接触电阻变化:最大为 1% 或 1 欧姆,以较大者为准。
    - 温度系数:±100 ppm/°C(对于小于 100 欧姆的电阻器,为 ±250 ppm/°C)。
    - 操作温度范围:-55°C 至 +125°C。

    产品特点和优势


    Model 67 具有多种优势:
    - 小巧轻便:尺寸仅为 3/8 英寸正方形,重量为 0.04 盎司。
    - 多圈调整:允许 20 圈的精确调整。
    - 密封性:防水设计,适用于水溶性 PCB 清洗工艺。
    - 高可靠性:能够承受严苛的工作环境和振动条件。

    应用案例和使用建议


    Model 67 主要用于需要高精度调整的应用,如医疗器械、消费电子设备等。实际使用时应注意以下几点:
    - 在选择阻值时,根据具体应用需求,优先选择具有合适精度的型号。
    - 在使用过程中,确保输入电压和电流不超过规定限制。
    - 保持适当的环境温度,避免因过热导致的性能下降。

    兼容性和支持


    Model 67 可以与其他兼容的电子元件和设备配合使用。制造商提供了详细的安装指南和技术支持服务,以确保最佳的使用效果。

    常见问题与解决方案


    - 问题一:阻值超出预期范围。
    - 解决方案:检查输入电压和电流是否超过规定限制;如果仍然存在问题,请联系技术支持。
    - 问题二:无法实现预期的调整精度。
    - 解决方案:确认实际电气行程和调整步骤是否正确;检查是否有外部干扰影响调整精度。

    总结和推荐


    Model 67 Cermet Trimming Potentiometer 是一款具备高精度、高可靠性的可调电阻器,特别适合于需要精确调节的应用。其优秀的环境适应性和高可靠性使其在市场上具有很强的竞争力。如果您正在寻找一款高效稳定的可调电阻器,Model 67 将是一个不错的选择。强烈推荐用于需要精密调整和校准的各类应用。

67YR100KLF参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 200V
锥度 线性
长*宽*高 10.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

67YR100KLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

67YR100KLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 电位器及其他可变电阻器 TT ELECTRONICS 67YR100KLF 67YR100KLF数据手册

67YR100KLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.909 ¥ 16.131
10+ $ 1.5142 ¥ 12.7947
50+ $ 1.2915 ¥ 10.7031
100+ $ 1.2251 ¥ 10.1532
300+ $ 1.1263 ¥ 9.3341
500+ $ 1.0829 ¥ 8.9746
1000+ $ 1.0266 ¥ 8.5076
5000+ $ 0.9062 ¥ 7.5104
库存: 1868
起订量: 1 增量: 1
