OCB100CZ

产品分类: 其他可编程器件
厂牌: TT ELECTRONICS
产品描述: 4.5V 31.12mm*33.66mm*11.93mm
供应商型号: N-OCB100CZ
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 其他可编程器件 OCB100CZ

OCB100CZ概述


    产品简介

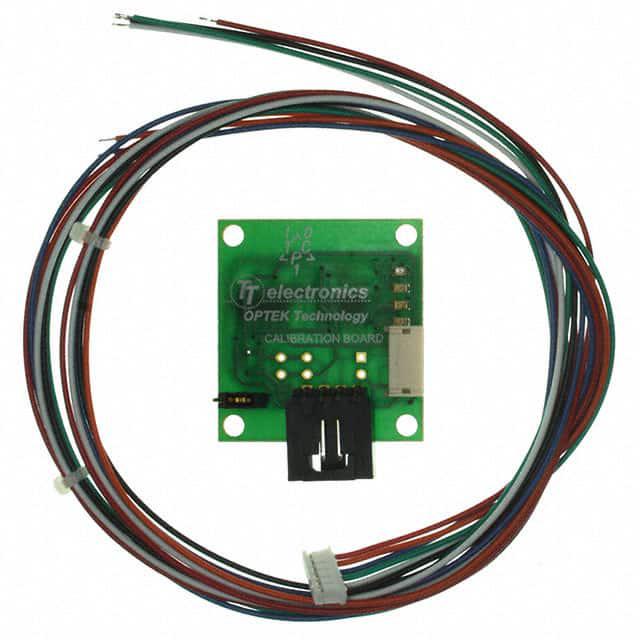

    OCB100系列自动校准电路板是Optek Technology, Inc.推出的一款专为光电器件设计的产品。该系列产品通过自动校准电路简化了设计工程师的工作流程,特别适用于反射式或中断式光电器件。其主要功能包括自动校准、可调节的逻辑电平输出及模拟输出等。这些特性使其广泛应用于工业自动化、医疗设备、安防系统等多个领域。

    技术参数


    - 工作电压范围: 4.5 V 至 5.5 V
    - 绝对最大额定值:
    - 存储与工作温度范围: -40°C 至 +85°C
    - 引脚焊接温度 (1/16 英寸引脚距离,使用烙铁焊接 5 秒): 260°C
    - 供电电流: 最大 35 mA(Vcc = 5.0 V)
    - 低电平输出电压: 最大 1.2 V(Vcc = 5.0 V, VOUT < 2.2 V)
    - 高电平输出电压: 最小 3.5 V(Vcc = 5.0 V, VOUT > 2.8 V)

    产品特点和优势


    - 自动校准电路: 简化了设计工程师的工作流程,减少了手动校准的需要。
    - 灵活的逻辑电平输出: 可以设置多个逻辑阈值,以适应不同的应用需求。
    - 自定义电阻选择: 用户可以根据需要调整负载电阻,以改变传感器的灵敏度。
    - 远程校准能力: 设计师可以远程启动校准过程,方便设备安装和维护。

    应用案例和使用建议


    应用案例
    - 反射式光电传感器: 用于检测物体的位置变化。
    - 中断式光电传感器: 用于检测机械运动状态。
    使用建议
    1. 定期校准: 定期进行校准可以减少由于环境变化、设备老化等因素导致的误差。
    2. 保持清洁: 前面板保持清洁可以避免污染对传感器性能的影响。
    3. 合理选择负载电阻: 根据具体应用场景调整负载电阻,提高传感器的精度和稳定性。

    兼容性和支持


    - 兼容性: OCB100系列可直接连接到任何带有LED和光电晶体管的光学器件,如反射式传感器、中断式传感器、特种传感器等。
    - 技术支持: 联系OPTEK代表可获取定制PCB设计服务。此外,还有相应的销售和技术支持渠道提供帮助。

    常见问题与解决方案


    1. LED驱动电流无法达到设定值
    - 解决方案: 检查连接是否正确,确保电源电压在4.5 V至5.5 V之间。

    2. 光信号强度变化过大
    - 解决方案: 调整负载电阻,或者定期进行重新校准。

    3. 设备不能成功校准
    - 解决方案: 检查接线和校准过程是否正确,尝试重新启动设备后再进行校准。

    总结和推荐


    OCB100系列自动校准电路板以其简便的设计和丰富的功能在市场上具有显著的竞争优势。通过自动校准电路简化了设计过程,提供了灵活的逻辑电平输出和精确的模拟输出,适用于多种光电器件的应用。该产品不仅能够提升系统可靠性,还大大降低了设计和维护的成本。因此,强烈推荐该产品给那些需要高精度和易用性的设计工程师。

OCB100CZ参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 4.5V
长*宽*高 31.12mm*33.66mm*11.93mm
零件状态 在售
包装方式 散装

OCB100CZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OCB100CZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 其他可编程器件 TT ELECTRONICS OCB100CZ OCB100CZ数据手册

OCB100CZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
