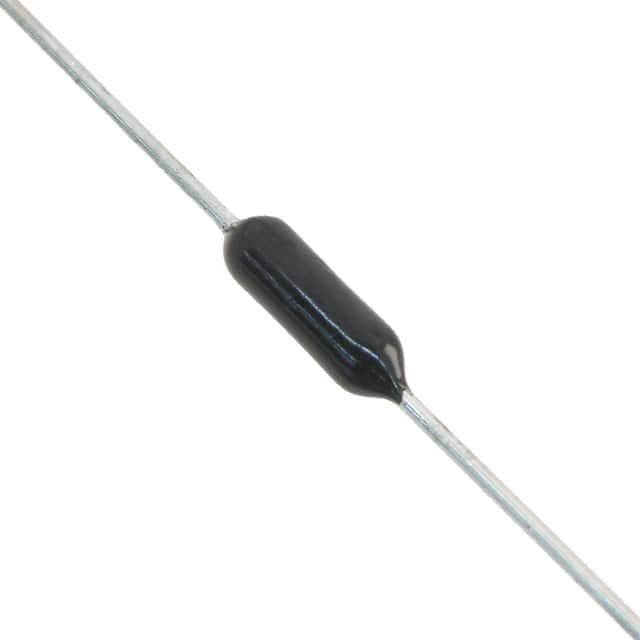

RC55Y-3K32BI

产品分类: 通孔电阻
厂牌: TT ELECTRONICS
产品描述: 3.32KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 7.2mm(长度)
供应商型号: N-RC55Y-3K32BI
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 通孔电阻 RC55Y-3K32BI

RC55Y-3K32BI概述

    Precision Metal Film Resistors: RC Series

    1. 产品简介


    产品类型:
    精密金属薄膜电阻器,适用于各类高精度电路设计和应用。
    主要功能:
    - 高精度电阻
    - 宽广的电阻值范围
    - 超低噪声和几乎为零的电压系数
    - 可提供符合RoHS标准的版本
    - 温度系数低至5 ppm/°C
    应用领域:
    这些电阻器广泛应用于工业自动化、通信设备、医疗仪器、测试测量设备以及其他需要高精度、稳定性的场合。

    2. 技术参数


    - 产品型号:
    - RC55
    - RC65
    - RC70
    - 技术规格:
    - 阻值范围(Ω):1R 至 10M
    - 功率额定值(W):最高0.5 W(视型号而定)
    - 限制元件电压(V):350V 至 500V(视型号而定)
    - 绝缘电压(V):500V 至 750V(视型号而定)
    - 温度系数(TCR)(ppm/°C):5 至 100(视型号而定)
    - 电气特性:
    - 噪声:对于一个十年频率范围内,不超过1.0 µV/V
    - 电压系数(ppm/V):<1
    - 长期稳定性:±0.1%
    - 热阻:最高110°C/W(视型号而定)
    - 工作环境:
    - 工作温度范围:-55°C 至 +155°C
    - 存储温度范围:-55°C 至 +155°C

    3. 产品特点和优势


    - 高精度阻值: 最小阻值容差达到0.05%,适用于要求高精度的应用场景。
    - 宽广的阻值范围: 从1Ω到10MΩ不等,满足各种应用需求。
    - 超低噪声和电压系数: 这些特性使得电阻器在高性能电路中表现出色。
    - 良好的温度稳定性: 温度系数低至5 ppm/°C,确保长期稳定性。
    - 多种材料选择: 提供无铅版本,符合欧盟RoHS标准。

    4. 应用案例和使用建议


    应用案例:
    这些电阻器常用于高精度测量设备、医疗设备、工业控制系统的信号调节电路中。
    使用建议:
    - 为了实现最佳性能,建议将这些电阻器放置在电路板上的关键位置,以避免因外部因素导致的性能下降。
    - 在高频电路中,注意选用具有较高耐热特性的型号,如RC70,以避免过载引起的性能问题。

    5. 兼容性和支持


    - 兼容性: 该系列电阻器与市场上主流的焊接工艺和组装设备兼容,方便用户集成到现有系统中。
    - 支持和服务: 供应商提供全面的技术支持,包括安装指南、调试建议及故障排除,确保用户能够顺利部署并发挥产品的最大效能。

    6. 常见问题与解决方案


    - 问题: 电阻器在高温环境下稳定性不佳。
    - 解决方案: 选择具有更高工作温度范围的型号,如RC70,其最高工作温度可达155°C。
    - 问题: 电阻值在长时间工作后出现偏差。
    - 解决方案: 使用更高精度的型号,如RC65,其阻值容差更小,可以减少长期使用过程中的漂移。

    7. 总结和推荐


    总体而言,Precision Metal Film Resistors RC系列是一款出色的精密电阻器,具备高精度、宽广的阻值范围以及出色的温度稳定性。对于需要高性能、高精度电路设计的工程师来说,这款产品是不可或缺的选择。考虑到其广泛的应用场景和可靠性,强烈推荐使用Precision Metal Film Resistors RC系列电阻器。

RC55Y-3K32BI参数

参数
电阻值 3.32KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 7.2mm(长度)
安装方式 通孔安装
零件状态 停产
包装方式 卷带包装

RC55Y-3K32BI厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

RC55Y-3K32BI数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 通孔电阻 TT ELECTRONICS RC55Y-3K32BI RC55Y-3K32BI数据手册

RC55Y-3K32BI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.5936 ¥ 5.0456
库存: 250
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1009.12
