OP913SL

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 900nm 50ns TO-205-AA 通孔安装,顶部安装 9.4mm*8.51mm*6.86mm
供应商型号: 828-OP913SL
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OP913SL

OP913SL概述

    PIN Silicon Photodiode OP913 系列技术手册

    产品简介

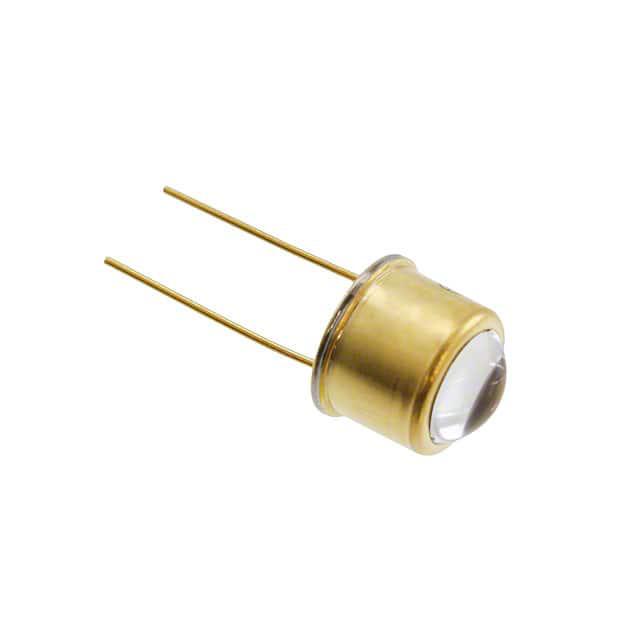

    PIN硅光敏二极管 OP913系列由一个安装在TO-05密封金属外壳内的PIN硅光敏二极管组成。根据具体型号的不同,该系列产品分为两种:OP913SL 和 OP913WSL。其中,OP913SL具有一个直径为10度的半功率点透镜,而OP913WSL则有一个接受角为30度的平面透镜。这两种型号的光敏二极管广泛应用于非接触式反射物体传感器、生产线自动化、机器安全、行程终点传感器及门传感器等领域。

    技术参数


    | 参数名称 | OP913SL | OP913WSL |
    |
    | 观察角度(度) | 20 | 80 |
    | 最大存储温度范围 | -65°C 至 +150°C | -65°C 至 +150°C |
    | 最大工作温度范围 | -65°C 至 +125°C | -65°C 至 +125°C |
    | 反向电压 | 32 V | 32 V |
    | 功耗 | 150 mW | 150 mW |
    | 反向暗电流 | - | -25 nA |
    | 反向反光电流 | -120 μA | -40 μA |
    | 开路电压 | 400 mV | 300 mV |
    | 短路电流 | 120 μA | 40 μA |

    产品特点和优势


    1. 密封金属外壳:具有出色的防潮和防尘性能。
    2. 线性响应:与辐射照度呈线性关系。
    3. 快速开关时间:适用于需要快速响应的应用场景。
    4. 窄接收角度:OP913SL的接收角度为20度,而OP913WSL的接收角度为80度。
    5. 增强的工作温度范围:能够承受极端的温度变化。

    应用案例和使用建议


    - 非接触式反射物体传感器:用于检测不透明物体的反射信号。
    - 生产线自动化:适用于装配线上的实时监控和控制。
    - 机器安全:确保机器在特定条件下的安全运行。
    使用建议:
    - 对于高精度应用,建议选择OP913SL,因其具有更窄的接收角度,可提高测量精度。
    - 在需要大范围检测的应用中,建议选择OP913WSL,以获得更宽的视角。

    兼容性和支持


    - 兼容性:该产品可以与各种自动化系统和控制器兼容,易于集成。
    - 技术支持:制造商提供详尽的技术文档和支持服务,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    - 问题一:在高温环境下,光敏二极管的表现不稳定。
    解决办法:检查电源电压和温度补偿电路是否正常工作。

    - 问题二:在低光照条件下,输出信号不稳定。
    解决办法:增加光源强度或优化滤波电路设计。

    总结和推荐


    综上所述,PIN硅光敏二极管OP913系列具有卓越的性能和广泛的适用范围。无论是对温度变化敏感的应用还是需要快速响应速度的应用,OP913系列都能提供可靠的解决方案。我们强烈推荐这一系列产品,特别是在自动化生产线和机器安全系统中。

OP913SL参数

参数
感应距离 -
颜色感应 -
最小工作供电电压 -
响应时间 50ns
波长 900nm
最大工作供电电压 -
感应方式 -
输出类型 -
光源 -
长*宽*高 9.4mm*8.51mm*6.86mm
通用封装 TO-205-AA
安装方式 通孔安装,顶部安装
零件状态 在售
包装方式 散装

OP913SL厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP913SL数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP913SL OP913SL数据手册

OP913SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
