OPI1266

产品分类: 隔离器
厂牌: TT ELECTRONICS
产品描述: 500Kbps 1 通孔安装
供应商型号: 1703516
供应商: 海外现货
标准整包数: 1

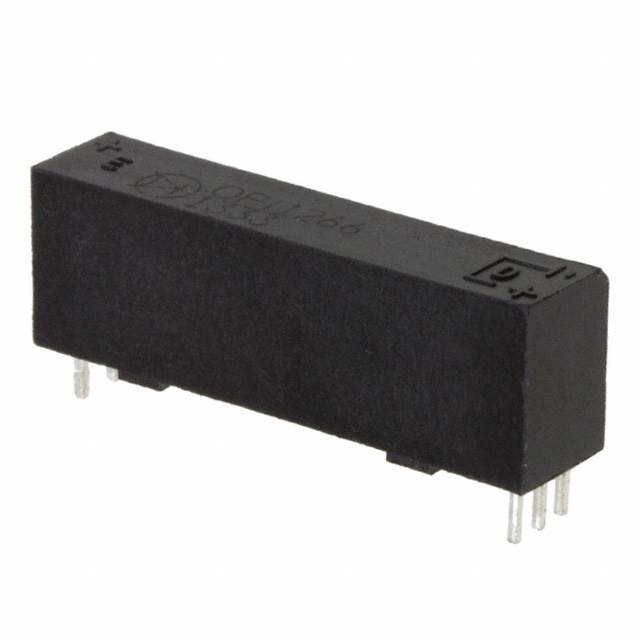

TT ELECTRONICS 隔离器 OPI1266

OPI1266概述

    高压隔离器 OPI1266 技术手册解析

    1. 产品简介


    OPI1266 是由 TT Electronics 生产的一种高压隔离器。该产品采用高功率镓铝砷化物(GaAlAs)发光二极管(LED),峰值波长为 890nm,并且耦合了一个独特的集成电路检测器。此设计能够实现输入与输出之间最大化的直流和交流电流隔离,同时保持与 TTL/LSTTL 电路的兼容性。广泛应用于数据传输、电源系统隔离、工业设备、医疗设备及办公设备等领域。

    2. 技术参数


    - 峰值波长: 890 nm
    - 隔离电压: 16 kV 直流
    - 传输速率: 500 kbits/s
    - 传播延迟时间差: ΔTP ≤ ±500 ns
    - 最大低电平输出电压: VOL ≤ 0.60 V
    - 最大高电平输出电流: IOH ≤ 100 μA
    - 工作温度范围: -40°C 至 +70°C
    - 存储温度范围: -40°C 至 +85°C
    - 绝对最大额定值:
    - 输入到输出隔离电压: 16 kVDC
    - 引脚焊接温度: 260°C

    3. 产品特点和优势


    - TTL 兼容输出:确保与现有的 TTL 和 LSTTL 系统完全兼容。
    - 高隔离电压:提供高达 16 kV 的直流隔离电压,增强系统的抗干扰能力。
    - 快速传输速率:传输速率达到 500 kbits/s,满足高速数据传输需求。
    - 高精度时序:传播延迟匹配度在全温范围内小于 500 纳秒,保证高精度的时间同步。
    - 环境适应性强:宽广的工作和存储温度范围使得产品适用于各种环境条件。

    4. 应用案例和使用建议


    - 数据中心:用于保护敏感数据传输,提高数据传输的安全性和稳定性。
    - 工业控制系统:用于设备间的信号隔离,防止电磁干扰和电压波动影响系统稳定运行。
    - 医疗设备:确保医疗设备间的信号隔离,避免医疗误诊或故障。
    - 办公室设备:适用于办公自动化设备的隔离通信,提升整体设备的可靠性。
    使用建议:
    - 选择合适的供电电压和负载电阻以优化性能。
    - 在高温环境中使用时,注意降额操作,避免过热损坏。

    5. 兼容性和支持


    - 兼容性:OPI1266 与大多数 TTL 和 LSTTL 电路兼容,适合各种不同的应用场合。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,帮助客户更好地使用该产品。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常工作。
    - 解决方案: 检查输入电压是否符合要求,确认连接线路无误。
    - 问题2: 输出信号不稳定。
    - 解决方案: 确保引脚接线正确,检查负载电阻是否合适。
    - 问题3: 发生烧毁现象。
    - 解决方案: 确认供电电压不超过最大允许值,并采取适当的散热措施。

    7. 总结和推荐


    总结:
    OPI1266 高压隔离器是一款功能强大、高性能的产品,具备出色的隔离能力和广泛的适用性。它特别适合于需要高度可靠和抗干扰性的场合。
    推荐:
    鉴于其卓越的技术指标和广泛的适用性,OPI1266 推荐用于各种工业、医疗、数据通信和办公设备等领域。选择 OPI1266 可以有效提升系统的可靠性和安全性。

OPI1266参数

参数
数据速率 500Kbps
通道数量 1
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPI1266厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPI1266数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 隔离器 TT ELECTRONICS OPI1266 OPI1266数据手册

OPI1266封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 73.1647
5+ ¥ 70.2381
10+ ¥ 64.3849
50+ ¥ 64.3849
100+ ¥ 63.2143
250+ ¥ 63.2143
库存: 361
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 73.16
