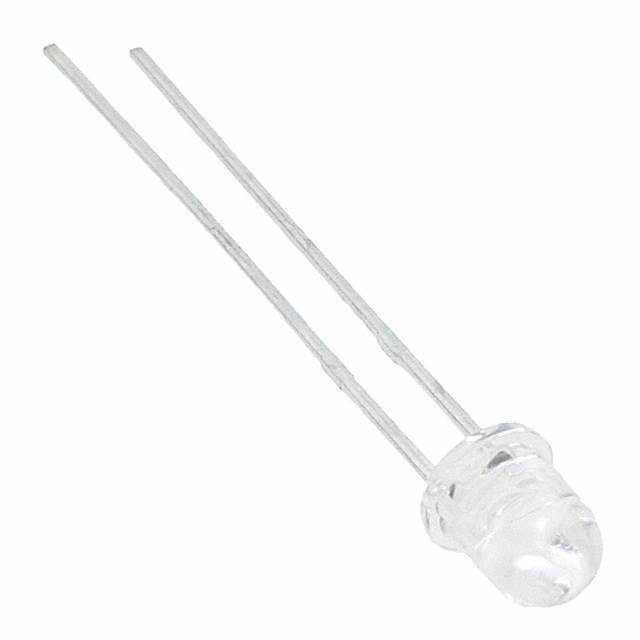

OP298C

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 875nm 25° 2V 圆顶 红色 TO-18-2 通孔安装
供应商型号: N-OP298C
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 发光二极管 OP298C

OP298C概述

    OP290 系列红外发光二极管技术手册

    产品简介


    OP290 系列红外发光二极管(LED)是由TT Electronics制造的一系列产品,适用于各种高要求的应用场景。这些LED采用镓铝砷化物材料制造,具有中心波长为890纳米的特点,非常适合硅光晶体管的应用。本系列LED提供多种封装选项,包括TO-18和TO-46,以及T-1¾型封装,以满足不同的安装需求。它们广泛应用于非接触式反射物体传感器、装配线自动化、机器自动化、机器安全、行程终点传感器、门传感器和电池供电设备等领域。

    技术参数


    以下是OP290系列的详细技术规格:
    - 最大正向电流:根据型号不同,正向电流范围从750毫安到1.5安培。
    - 存储和操作温度范围:-40°C 到 +100°C。
    - 反向电压:2V至5V。
    - 最大连续正向电流:
    - TO-18, TO-46 封装:100毫安。
    - T-1¾ 封装:150毫安。
    - 峰值正向电流:
    - OP290, OP295: 5.0A (脉宽为25微秒)。
    - OP291, OP296: 2.0A (脉宽为100微秒)。
    - OP292, OP297: 1.0A (脉宽为100微秒)。
    - OP293, OP298: 2.0A (脉宽为25微秒)。
    - OP294, OP299: 750毫安。
    - 绝对最大额定值:最高工作温度范围和最高反向电压限制。
    - 电气特性:
    - 光谱响应:中心波长890纳米(部分型号可选850纳米或875纳米)。
    - 半功率点光谱带宽:80纳米。
    - 温度下光谱漂移:0.18纳米/摄氏度。
    - 发射角半功率点:各型号有所不同,例如OP290、OP291、OP292、OP294为50度;OP293为60度;OP295、OP296、OP297、OP299为20度;OP298为25度。

    产品特点和优势


    OP290系列LED的主要优势如下:
    - 选择性强:窄发射角和宽发射角两种模式可供选择。
    - 功率范围广:提供多种功率等级,方便用户根据不同应用需求选择合适的型号。
    - 多种封装选择:TO-18、TO-46和T-1¾三种封装方式,适应不同的安装环境。
    - 输出功率高:与传统GaAs LED相比,输出功率更高。
    - 热特性良好:银铜引脚框架提供优秀的散热性能。

    应用案例和使用建议


    - 非接触式反射物体传感器:例如,用于自动感应门的开启和关闭。
    - 装配线自动化:例如,在流水线上检测物件的有无。
    - 电池供电设备:例如,在便携式设备中使用低功耗模式延长电池寿命。
    使用建议:
    - 在高温环境下使用时,需要适当降低电流以避免过热。
    - 保持适当的散热措施,特别是对于大功率应用。

    兼容性和支持


    - 兼容性:OP290系列LED与OP593和OP598系列光电晶体管完全匹配,便于集成到现有的光电系统中。
    - 技术支持:厂商提供了详尽的技术文档和应用指南,有助于设计和调试。

    常见问题与解决方案


    1. 问题:LED出现异常发热现象。
    - 解决方案:检查是否超过了最大连续正向电流,并增加散热措施。
    2. 问题:亮度不足。
    - 解决方案:确保驱动电流符合规格,同时检查连接是否可靠。
    3. 问题:设备在低温环境下表现不佳。
    - 解决方案:参考规格表中的温度特性曲线,调整工作条件以确保最佳性能。

    总结和推荐


    OP290系列红外LED以其强大的输出功率、良好的热稳定性和广泛的适用性,在工业自动化、传感器和电池供电设备等领域表现出色。总体来说,该系列产品是一款值得推荐的高质量红外LED,特别适合于对红外光源有严格要求的应用场合。

OP298C参数

参数
测试电流 -
显示颜色 红色
视角 25°
透镜类型 -
Vf-正向电压 2V
透镜形状 圆顶
波长 875nm
通用封装 TO-18-2
安装方式 通孔安装
应用等级 工业级
包装方式 散装

OP298C厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP298C数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP298C OP298C数据手册

OP298C封装设计

查看详情并下载
Symbol
Footprint
3D Model
