OPF2412

产品分类: 光纤收发器
厂牌: TT ELECTRONICS
产品描述: 840nm 4.75V 5.25V 多模 5MBd ST DIP-8 通孔安装
供应商型号: N-OPF2412
供应商: 云汉优选
标准整包数: 1

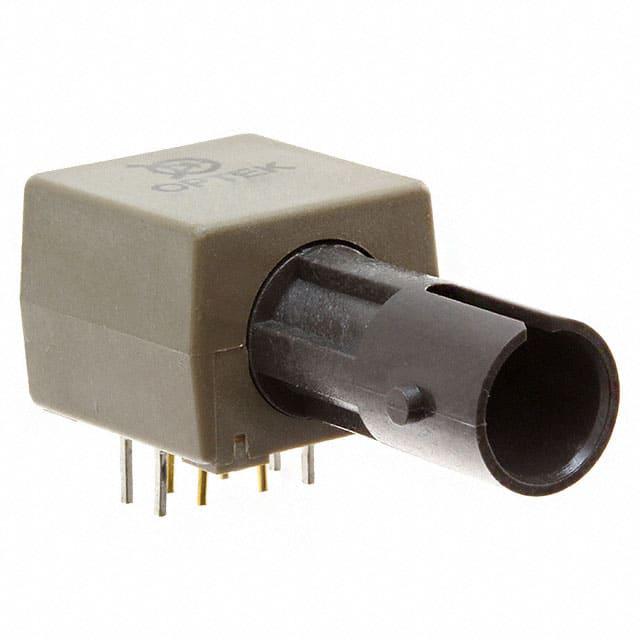

TT ELECTRONICS 光纤收发器 OPF2412

OPF2412概述


    产品简介


    Fiber Optic Receiver(光纤接收器)—— OPF2412 和 OPF2412T
    OPF2412 和 OPF2412T 是来自 Optek Technology, Inc. 的一款低成本数字输出光纤接收器,专为工业和通信领域设计。该系列产品具有高度灵活性和广泛的适用性,能够适应多种光纤尺寸,尤其适合用于直径小至 50/125µm 的光纤系统。产品采用一体化光电集成电路设计,结合光敏探测器和直流放大器,通过开漏输出肖特基晶体管实现 TTL 和 CMOS 逻辑兼容。此光纤接收器仅需单个 +5V 电源供电,简化了电路设计。
    主要功能:
    - 光纤信号接收和转换为电信号
    - 兼容 TTL 和 CMOS 逻辑
    - 工业级耐用性,适用于各种恶劣环境
    应用领域:
    - 工业以太网设备
    - 铜缆到光纤介质转换器
    - 系统内光纤链路
    - 视频监控系统

    技术参数


    以下是 OPF2412 和 OPF2412T 的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 数据速率 5 Mbps
    | 工作波长 850 nm
    | 工作温度范围 | -40 85 | °C
    | 存储温度范围 | -55 85 | °C
    | 电源电压 | -0.5 | 5.25 | 7 | V
    | 高电平输出电流 | 5 | 250 µA | VO = 18 V |
    | 低电平输出电压 | 0.4 | 0.5 V | IO = 8 mA |
    | 推挽输出阻抗 | 560 Ω
    | 推进延迟(低到高) 65 ns | PR = -21 dBm |
    | 推进延迟(高到低) 49 ns | PR = -21 dBm |

    产品特点和优势


    1. 经济高效:作为低成本解决方案,OPF2412 和 OPF2412T 以其性价比优势脱颖而出,广泛应用于预算有限的项目。
    2. 高可靠性:采用工业级设计,能够在 -40°C 至 +85°C 的宽温度范围内稳定运行。
    3. 易用性:内置光敏探测器和放大器,无需额外复杂电路即可实现高效的信号转换。
    4. 兼容性强:兼容主流的 TTL 和 CMOS 逻辑接口,易于集成到现有系统。
    5. 模块化设计:支持波峰焊接工艺,适合大批量生产。

    应用案例和使用建议


    应用案例:
    1. 工业以太网交换机:在工业网络中实现光纤信号的高效传输和转换,提升数据传输速度和稳定性。
    2. 视频监控中心:通过光纤接收器将视频信号传输至监控平台,确保长距离数据完整性。
    使用建议:
    - 在安装过程中,建议使用 RMA 活性助焊剂进行波峰焊接,以确保良好的电气连接。
    - 使用 0.1µF 陶瓷电容器对 VCC 和 GND 进行旁路处理,增强抗干扰能力。
    - 根据具体需求选择合适的光纤端口(ST® 风格),并确保光纤直径匹配。

    兼容性和支持


    - 兼容性:OPF2412 和 OPF2412T 支持多种标准接口(如 ST®),与其他主流光纤模块兼容。
    - 技术支持:Optek Technology 提供详尽的技术文档及专业的客户服务支持,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:输出信号不稳定
    解决方案:检查旁路电容器的正确连接方式,确保其质量达标。

    2. 问题:供电电压过高导致损坏
    解决方案:确认电源电压不超过最大允许值 7V,并使用稳压电路保护。
    3. 问题:推挽延迟不符合预期
    解决方案:降低光纤输入功率或更换高性能光纤模块。

    总结和推荐


    综合评估:OPF2412 和 OPF2412T 以其经济性、可靠性和多功能性成为光纤接收领域的理想选择。特别适合工业自动化、通信及监控系统等场景。对于需要高效信号转换和低成本解决方案的用户而言,这两款产品无疑是一个值得信赖的选择。
    推荐指数:★★★★★(5/5)

OPF2412参数

参数
光纤类型 多模
波长 840nm
连接类型 ST
最大传输距离 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
数据传输速率 5MBd
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

OPF2412厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPF2412数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光纤收发器 TT ELECTRONICS OPF2412 OPF2412数据手册
