OVLBR4C7

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 623nm 45° 2V 20mA 圆形,带圆顶 透明 无色,红色 标准安装,通孔安装 3mm(长度)*5.35mm(高度)
供应商型号: 11MZ-OVLBR4C7
供应商: 云汉优选
标准整包数: 1

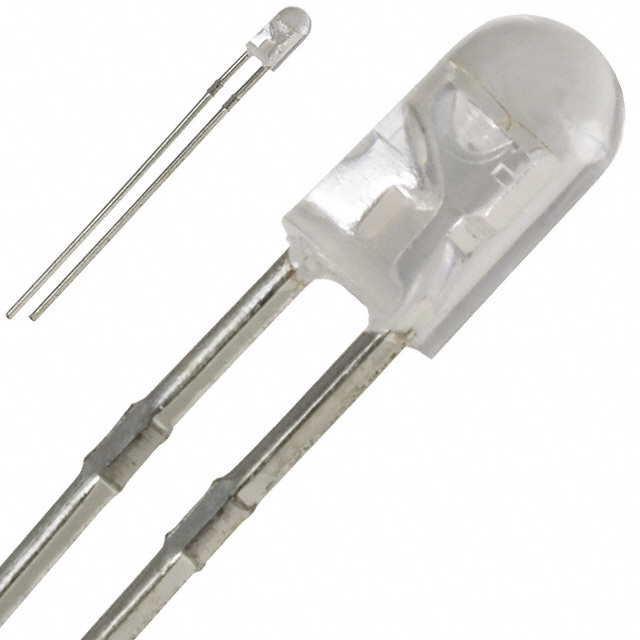

TT ELECTRONICS 发光二极管 OVLBR4C7

OVLBR4C7概述

    高亮度圆柱型穿孔LED灯(OVLBx4C7系列)技术手册

    产品简介


    TT Electronics推出的OVLBx4C7系列高亮度圆柱型穿孔LED灯是专为需要均匀且高强度光线输出的应用而设计的产品。该系列LED灯包括蓝色、绿色、红色和黄色四种颜色型号。每个设备都采用清晰的塑料T-1封装,内置UV阻隔环氧树脂镜头,这使其成为户外应用的理想选择。它特别适用于交通信号、标识照明、背光以及室内和室外显示等场合。

    技术参数


    | 参数 | 蓝色 | 绿色 | 红色 | 黄色 |

    | 发射强度(IF=20mA时) | 1135-1800 mcd | 4360-8400 mcd | 2225-3700 mcd | 2225-3700 mcd |
    | 正向电压(IF=20mA时) | 2.6-4.0 V | 1.8-2.4 V | 1.8-2.4 V | 1.8-2.4 V |
    | 反向电流 | ≤10 μA | ≤10 μA | ≤10 μA | ≤10 μA |
    | 主导波长(IF=20mA时) | 460-475 nm | 519-531 nm | 620-630 nm | 585-595 nm |
    | 50%功率角(IF=20mA时) | - | - | - | 45° |
    绝对最大额定值:
    - 存储温度范围:-40°C 至 +100°C
    - 工作温度范围:-40°C 至 +100°C
    - 反向电压:5V
    - 持续正向电流(蓝色和绿色):25 mA
    - 持续正向电流(红色和黄色):50 mA
    - 峰值正向电流(10%占空比,1kHz):100 mA
    - 功率耗散(蓝色和绿色):100 mW
    - 功率耗散(红色和黄色):120 mW

    产品特点和优势


    - 高亮度:提供高度均匀且集中的辐射模式,确保光线输出的一致性。
    - UV抵抗:环氧树脂透镜具备UV抗性,适应于各种户外环境。
    - 结构紧凑:采用铁合金基座带镀锡引脚,不包含支撑,保证安装方便,结构稳定。

    应用案例和使用建议


    OVLBx4C7系列LED灯被广泛应用于多个领域,包括行人信号指示、标志照明、背光及显示系统等。考虑到这些应用的多样性,用户需要注意以下几点以优化效果:
    - 在使用前检查所有设备的存储温度和工作温度是否符合要求,以避免由于极端温度导致损坏。
    - 在安装过程中保持适当的间距,避免光源之间相互影响。
    - 为了确保最大的亮度和最佳的视觉效果,应保持灯具干净并避免遮挡。

    兼容性和支持


    OVLBx4C7系列LED灯与其他电子元件的兼容性良好,适合多种电路板设计。TT Electronics公司提供全面的技术支持和售后保障服务,包括产品质保期和维修更换服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 使用过程中发现发光亮度下降 | 确认电路中的电流限制是否合理;检查是否存在过热现象。 |
    | 无法正常点亮 | 检查电源连接是否正确,以及正负极是否接反。 |
    | 通电后灯珠发出杂光 | 检查是否有外部干扰光源,必要时调整安装位置。 |

    总结和推荐


    总体而言,OVLBx4C7系列LED灯因其卓越的亮度、耐久性和广泛应用能力,在众多LED灯具中脱颖而出。无论是用于复杂环境下的信号指示还是简单标志照明,其性能表现都非常优异。对于追求高品质、高性能的项目来说,这是一款值得推荐的产品。

OVLBR4C7参数

参数
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 623nm
测试电流 20mA
显示颜色 无色,红色
视角 45°
透镜类型 透明
长*宽*高 3mm(长度)*5.35mm(高度)
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

OVLBR4C7厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVLBR4C7数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVLBR4C7 OVLBR4C7数据手册

OVLBR4C7封装设计

查看详情并下载
Symbol
Footprint
3D Model
