OVSA1GBC2R8

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 527nm 120° 3.6V 30mA 圆形,带平顶 透明 无色,绿色 PLCC-4 标准安装,贴片安装 3.2mm*2.7mm*1.95mm
供应商型号: 2119385
供应商: 海外现货
标准整包数: 1

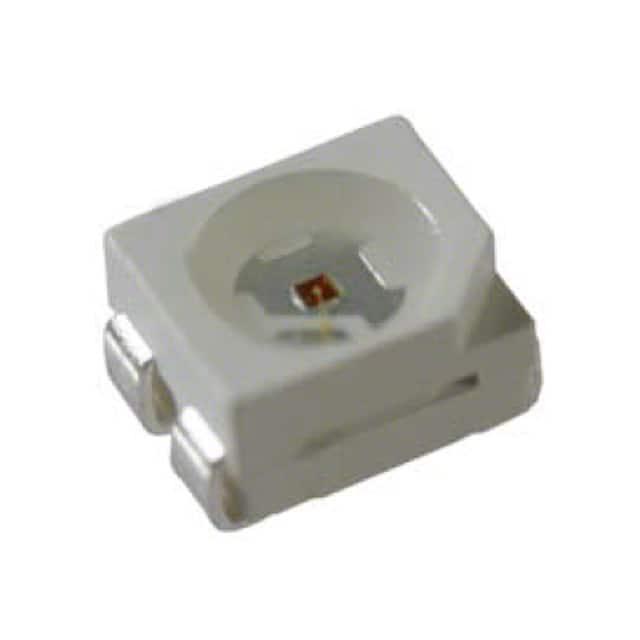

TT ELECTRONICS 发光二极管 OVSA1GBC2R8

OVSA1GBC2R8概述

    高强度低功耗表面贴装PLCC4 LED——OVSA1xBC2R8系列

    产品简介


    OVSA1xBC2R8系列是一种高强度低功耗的表面贴装LED,采用PLCC4封装形式,专为宽角度均匀光输出设计。这种LED适用于多种应用领域,如交通信号灯、指示符号、单色指示器、背光(LCD、开关、显示屏、照明广告)以及车内内部照明和安全标识灯等。

    技术参数


    OVSA1xBC2R8系列的主要技术参数如下:
    | 参数 | 红色/琥珀色 | 蓝色/绿色 |
    |
    | 存储温度范围 | -40 ~ +100°C | -40 ~ +100°C |
    | 工作温度范围 | -40 ~ +100°C | -40 ~ +100°C |
    | 反向电压 | 5 V | 5 V |
    | 持续正向电流 | 70 mA | 30 mA |
    | 峰值正向电流(脉冲宽度≤10 ms,占空比≤10%) | 200 mA | 100 mA |
    | 功率耗散 | 210 mW | 130 mW |
    | 热阻(结至焊盘) | 150°C/W | 200°C/W |
    | 静电放电分类 | Class 2 | Class 2 |
    | 潮湿敏感等级 | 5a / 24hrs | 5a / 24hrs |
    | LED结温 | 110°C | 110°C |
    | 引脚焊接温度 | 250°C / 10秒 | 250°C / 10秒 |

    产品特点和优势


    - 高亮度低功耗:OVSA1xBC2R8系列LED具有高亮度且功耗低的特点,非常适合对能耗有严格要求的应用场合。
    - 兼容自动放置设备:该系列产品设计为PLCC4封装,方便自动化生产线上的自动贴片机进行安装,从而提高生产效率。
    - 宽视角:120度的视场角使得光线分布更均匀,提高了视觉效果。

    应用案例和使用建议


    OVSA1xBC2R8系列广泛应用于交通信号灯、车辆内部照明以及安全标志灯等。为了确保最佳效果,建议在设计时考虑到LED的散热性能,以防止过热损坏。此外,在应用过程中要避免直接注视LED以免损伤眼睛。

    兼容性和支持


    该产品符合JEDEC标准,适合与多数自动化贴片设备配合使用。制造商提供技术支持,确保客户能够顺利集成到其电子产品中。需要注意的是,长时间暴露在高温环境下可能会导致产品性能下降,因此需要合理控制环境温度。

    常见问题与解决方案


    - Q:长时间暴露于高温下会影响产品性能吗?
    A:是的,建议避免长时间在高温环境中使用,如果不可避免,则需要考虑良好的散热设计。
    - Q:如何正确处理LED以防止静电损坏?
    A:操作前应佩戴防静电手环,并确保工作台面接地良好。
    - Q:如何正确识别不同颜色的LED?
    A:根据其包装上的型号代码可以很容易地区分不同颜色的LED,例如OVSA1GBC2R8代表绿色LED。

    总结和推荐


    综上所述,OVSA1xBC2R8系列PLCC4表面贴装LED以其高强度、低功耗及宽广的工作温度范围而著称,特别适合在各种工业和消费级产品中使用。它的高性能、可靠性及易用性使其成为众多应用的理想选择。我们强烈推荐这一系列的产品用于那些对光输出质量和能效有严格要求的应用场合。

OVSA1GBC2R8参数

参数
视角 120°
透镜类型 透明
Vf-正向电压 3.6V
透镜形状 圆形,带平顶
波长 527nm
测试电流 30mA
显示颜色 无色,绿色
长*宽*高 3.2mm*2.7mm*1.95mm
通用封装 PLCC-4
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

OVSA1GBC2R8厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVSA1GBC2R8数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVSA1GBC2R8 OVSA1GBC2R8数据手册

OVSA1GBC2R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.9864
10+ ¥ 5.3696
25+ ¥ 4.5351
50+ ¥ 4.5351
100+ ¥ 4.0635
500+ ¥ 4.0635
库存: 464
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.98
直接购买
加入购物车
