OP506A

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm T-1-2 通孔安装 3.05mm*3.05mm*5.08mm
供应商型号: 1497880
供应商: 海外现货
标准整包数: 1

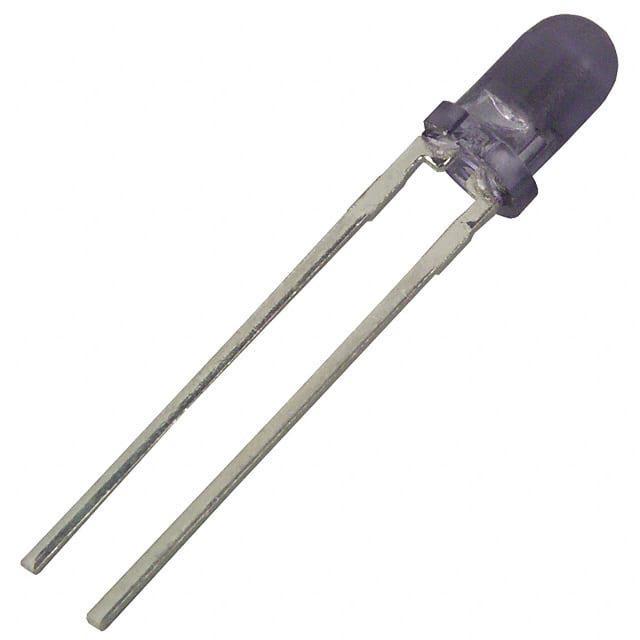

TT ELECTRONICS 光电传感器 OP506A

OP506A概述

    # 电子元器件产品技术手册:OPTEK系列产品

    产品简介


    OPTEK Technology, Inc. 提供了一系列高性能的光电二极管和光敏三极管产品,包括OP505、OP505W、OP506、OP506W、OP535和OP705。这些产品主要用于空间受限的应用场景以及对半透明介质进行中断检测的场合。每种产品都基于NPN硅光敏三极管设计,并具备不同的敏感范围和接收角度选择,非常适合需要高灵敏度和精确控制的光电应用。
    主要功能与应用领域:
    - 主要功能:光电转换、信号放大、光线检测。
    - 应用领域:工业自动化、医疗设备、消费电子产品、安防系统等。

    技术参数


    以下是各型号的技术规格汇总:
    | 型号 | 接收角度 | 引脚间距 | 引脚长度 | 最大工作电压 (V) | 最大工作电流 (mA) |
    |
    | OP505 | 20° | 0.050” | 0.50” | 30 | 5.95 |
    | OP505W | 90° | 0.050” | 0.50” | 30 | - |
    | OP506 | 20° | 0.100” | 0.50” | 30 | 5.95 |
    | OP506W | 90° | 0.100” | 0.50” | 30 | - |
    | OP535 | 20° | 0.050” | 0.50” | 15 | 32.0 |
    | OP705 | - | 0.100” | 0.50” | 30 | 12.0 |

    产品特点和优势


    1. 紧凑型封装:所有型号均采用T-1(3mm)环氧树脂封装,尺寸小巧,适合空间受限的设计。
    2. 灵活的接收角度:从窄到宽的接收角度选项,满足不同应用场景的需求。
    3. 高可靠性:100%生产测试确保产品质量,与Optek的GaAs和GaAlAs发射器具有良好的红外光相关性。
    4. 增强型功能:如集成大阻值电阻以实现低光照信号拒绝(OP705)。

    应用案例和使用建议


    应用案例:
    - 工业传感器:用于生产线上的物体检测。
    - 智能家居设备:如门窗开关状态监测。
    - 医疗设备:如脉搏血氧仪中的光敏元件。
    使用建议:
    - 在安装时注意避免强电磁干扰,可能会影响其正常工作。
    - 确保引脚焊接温度不超过260°C,并遵循推荐的清洁剂使用指南。

    兼容性和支持


    OPTEK系列产品与其他标准电子元器件高度兼容,且TT Electronics提供全面的技术支持和售后服务,包括定制版本开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查电源连接是否正确 |
    | 输出信号不稳定 | 调整接收角度设置 |
    | 长期使用后性能下降 | 定期校准设备 |

    总结和推荐


    综上所述,OPTEK Technology的产品以其卓越的性能、多样化的选择以及广泛的应用范围,在光电行业中占据重要地位。特别是对于需要紧凑设计和高精度测量的应用场合,这些产品无疑是一个理想的选择。强烈推荐此系列用于各种复杂的电子工程项目中。

OP506A参数

参数
最大工作供电电压 -
感应距离 -
感应方式 -
颜色感应 -
响应时间 -
光源 -
输出类型 -
波长 935nm
最小工作供电电压 -
长*宽*高 3.05mm*3.05mm*5.08mm
通用封装 T-1-2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OP506A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP506A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP506A OP506A数据手册

OP506A封装设计

查看详情并下载
Symbol
Footprint
3D Model
