OP535B

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm T-1-2 通孔安装 3.05mm*3.05mm*3.05mm
供应商型号: N-OP535B
供应商: 云汉优选
标准整包数: 1

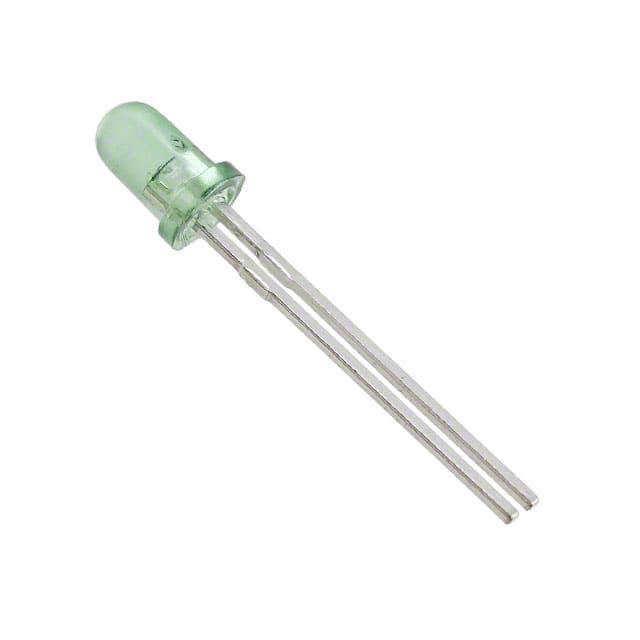

TT ELECTRONICS 光电传感器 OP535B

OP535B概述


    产品简介


    OP505, OP506, OP535 和 OP705 光电传感器 是由Optek Technology, Inc.生产的NPN硅光电晶体管系列。这些器件适用于多种应用,如空间受限的应用、中断式应用以检测半透明红外光源等。每个型号的光电传感器都具有独特的特性和不同的接收角度,使其在各种应用场景中表现出色。

    技术参数


    以下是各型号光电传感器的技术规格及性能参数:
    | 参数 | OP505 | OP506 | OP505W | OP506W | OP535 | OP705 |
    ||
    | 接收角度 | 20° | 20° | 90° | 90° | 20° | - |
    | 领间距 | 0.050" | 0.100" | 0.050" | 0.100" | 0.050" | - |
    | 领长度 | 0.50" | - | 0.50" | - | 0.50" | - |
    | 存储与操作温度范围 | -40°C to +100°C | -40°C to +100°C | -40°C to +100°C | -40°C to +100°C | -40°C to +100°C | -40°C to +100°C |
    | 极限最大功率耗散 | 100 mW | 100 mW | 100 mW | 100 mW | 100 mW | 100 mW |
    | 集电极-发射极电压 | 30 V | 30 V | 30 V | 30 V | 15 V | 30 V |
    | 发射极-集电极电压 | 5.0 V | 5.0 V | - | - | - | 0.4 V |
    | 电流增益 (β) | - | - | - | - | - | - |
    | 通态集电极电流 (IC(ON)) | 0.55mA-5.95mA | 0.55mA-5.95mA | 0.10mA-未定义 | 0.10mA-未定义 | 10.5mA-32.0mA | 3.95mA-12.00mA |

    产品特点和优势


    1. 多种敏感度范围选择:可以满足不同应用场景的需求。
    2. 宽窄接收角度可选:为不同的需求提供了灵活性。
    3. 紧凑封装:特别适合空间受限的应用。
    4. 高可靠性:经过100%生产测试,使用红外光进行密切相关性校准。
    5. 环境适应性强:能够在较宽的温度范围内稳定工作。

    应用案例和使用建议


    应用案例:
    - 光学开关:检测物体通过时的变化,例如自动化门禁系统。
    - 流量计:测量流体或颗粒物的流动情况,广泛应用于医疗和工业领域。
    - 红外遥控接收器:用于消费电子产品如电视遥控器。
    使用建议:
    - 安装注意事项:确保光电传感器远离强光源或电磁干扰源,以减少误触发的可能性。
    - 电源管理:注意不要超过极限电流和电压,避免因过载导致损坏。
    - 定期维护:定期清洁传感器表面,避免灰尘或污渍影响其灵敏度。

    兼容性和支持


    这些光电传感器可以与各种其他电子元器件和电路板兼容,具体细节参见应用指南208和210。如有需要定制版本,可通过OPTEK代表获取更多信息。TT Electronics提供全面的技术支持和售后服务,帮助客户解决可能出现的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 感应灵敏度下降 | 清洁传感器表面,检查是否有遮挡物。 |
    | 输出信号不稳定 | 确保连接良好,避免电磁干扰。 |
    | 长期使用后性能下降 | 更换新传感器,及时更换可能损坏的部分。|

    总结和推荐


    综上所述,OP505, OP506, OP535 和 OP705 光电传感器是一款具有多种优势的产品,尤其适合空间受限和高精度要求的应用场景。其广泛的敏感度范围、不同接收角度的选择和紧凑的封装设计使其在许多领域都有广泛应用前景。建议根据具体应用场景选择合适的型号,以达到最佳效果。如果您正在寻找一款可靠且高效的光电传感器,这系列产品将是您的理想选择。

OP535B参数

参数
感应距离 -
最大工作供电电压 -
响应时间 -
感应方式 -
光源 -
最小工作供电电压 -
波长 935nm
颜色感应 -
输出类型 -
长*宽*高 3.05mm*3.05mm*3.05mm
通用封装 T-1-2
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP535B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP535B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP535B OP535B数据手册

OP535B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.5936 ¥ 5.0456
450+ $ 0.5665 ¥ 4.8153
900+ $ 0.5508 ¥ 4.6818
1800+ $ 0.5406 ¥ 4.5951
库存: 1800
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1009.12
