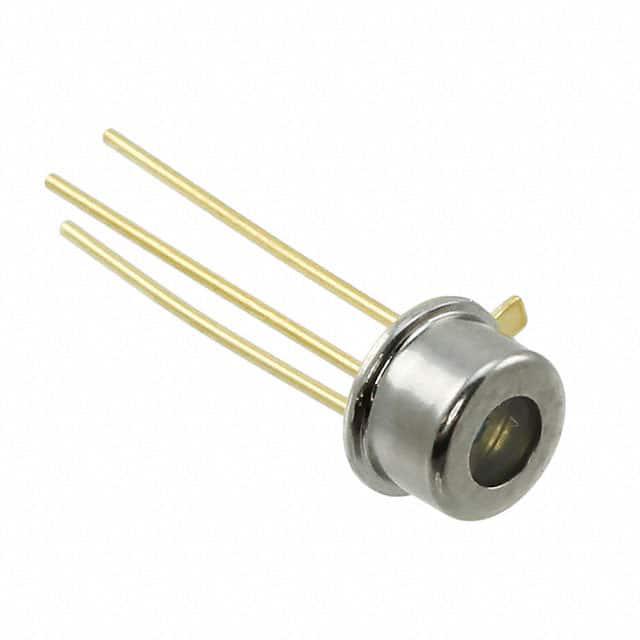

OPF420

产品分类: 光纤收发器
厂牌: TT ELECTRONICS
产品描述: 905nm 4.5V 4.5V~16V 200/300,50/125,多模 200Kbps TO-206-AB 通孔安装 5.44mm*5.44mm*3.2mm
供应商型号: 828-OPF420
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光纤收发器 OPF420

OPF420概述

    OPF420 光纤探测器技术手册

    产品简介


    OPF420是一款由TT Electronics生产的低噪声硅PIN光电二极管,专为光纤应用而设计。它在中等偏压下提供快速响应,适用于波长范围在800-1000纳米之间的LED和激光二极管光源。低电容使其在典型的短程局域网(LAN)应用中具有优秀的信噪比性能。OPF420特别适合于多模光纤,从50/125微米到200/300微米。
    应用领域
    OPF420广泛应用于以下领域:
    - 工业以太网设备
    - 铜转光纤媒体转换器
    - 系统内部光纤连接
    - 视频监控系统

    技术参数


    以下是从技术手册中提取的技术规格和性能参数:
    - 存储温度范围:-65°C 至 +150°C
    - 工作温度范围:-55°C 至 +125°C
    - 引脚焊接温度(1次):260°C
    - 连续功率耗散(2):200毫瓦
    - 最大反向电压:100伏直流
    电气特性
    - R (Responsivity): 0.45至0.55 A/W (VR=5.0V, 50/125μm光纤, λ=850nm)
    - ID (Dark Current): 0.1至5.0纳安(VR=5.0V)
    - lp (Peak Response Wavelength): 905纳米
    - tr (Output Rise Time): 6.0纳秒(VR=15V, RL=50Ω, 10%-90%)
    - CT (Total Capacitance): 3.0皮法(VR=20V)
    - FoV (Field of View): 80度

    产品特点和优势


    - 电气隔离塑料帽封装:提高抗干扰能力
    - 高速、低电容:优化信号传输
    - 金属外壳:增强抗电磁干扰性能
    - 最小操作频率:35兆赫

    应用案例和使用建议


    OPF420在多种应用场景中表现出色。例如,在工业以太网设备中,它可以用于监测和控制数据传输。在视频监控系统中,可以用来接收和处理光学信号。根据实际使用情况,建议选择合适的电源电压和负载电阻来优化性能。

    兼容性和支持


    OPF420与其他电子元件和设备具有良好兼容性,适用于多模光纤应用。制造商提供了详细的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 焊接时温度过高:建议采用流焊方式,焊接时间不超过10秒,使用RMA助焊剂。
    2. 高功耗导致过热:需注意散热,超出25°C后线性降额1.60mW/°C。

    总结和推荐


    综上所述,OPF420是一款高效、可靠的光纤探测器,适用于各种光纤应用领域。其高速、低噪声的特点使其在多种环境中表现出色。推荐给需要高性能光电二极管的用户。

OPF420参数

参数
连接类型 -
最大传输距离 -
最大工作供电电压 4.5V~16V
最小工作供电电压 4.5V
数据传输速率 200Kbps
光纤类型 200/300,50/125,多模
波长 905nm
长*宽*高 5.44mm*5.44mm*3.2mm
通用封装 TO-206-AB
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

OPF420厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPF420数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光纤收发器 TT ELECTRONICS OPF420 OPF420数据手册

OPF420封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.8695 ¥ 125.6473
100+ $ 12.7656 ¥ 107.8693
300+ $ 11.9595 ¥ 101.0578
500+ $ 11.4975 ¥ 97.1539
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 125.64
