OP505B

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm T-1-2 通孔安装 3.05mm*3.05mm*5.08mm
供应商型号: N-OP505B
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OP505B

OP505B概述

    # 光电晶体管系列(OP505至OP705)技术手册解析

    1. 产品简介

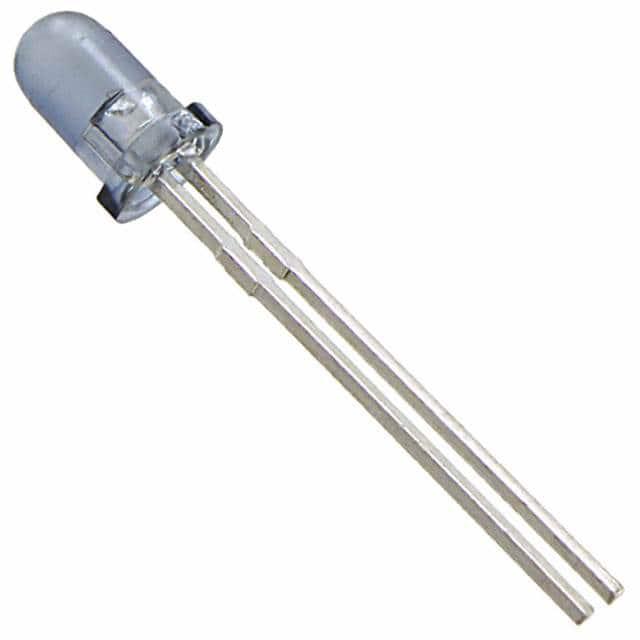

    光电晶体管系列包括OP505、OP506、OP535和OP705等型号,均采用NPN硅材料制成。其中,OP505和OP506为标准光电晶体管,OP535是光电达林顿放大器,而OP705则集成了大阻值电阻以实现低光信号过滤。这些设备封装在带有蓝色色调的T-1(3毫米)环氧树脂外壳中。它们广泛应用于红外接收的间隔受限和中断检测场景,适合对半透明介质进行感应的应用。
    应用领域:
    - 空间有限的应用场景
    - 半透明红外光源的中断检测

    2. 技术参数


    | 参数 | 型号范围 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作温度范围 | -40°C至+100°C
    | 收发角度 | OP505/OP535/OP705:20°,OP506:90°,OP505W/OP506W:120°
    | 收发电压 | OP505/OP506/OP505W/OP506W/OP705:30V;OP535:15V | V |
    | 发射电流(典型值) | OP505A:4.3mA 5.95mA | mA |
    | 饱和电压 | OP505:0.4V | V |
    | 反向发射电流(OP705) | 10mA | mA |

    3. 产品特点和优势


    - 窄角设计:OP505、OP535和OP705提供窄角度接收,适用于对准需求较高的场景。
    - 宽角设计:OP506和OP506W具有更宽的接收角,适合需要覆盖较大区域的场景。
    - 小型化封装:T-1封装风格使其成为空间受限场景的理想选择。
    - 高灵敏度范围:提供多种敏感度范围以满足不同的使用需求。
    - 耐用性:100%生产测试确保产品质量,并能承受恶劣的工作环境。

    4. 应用案例和使用建议


    应用案例:
    - 使用OP505或OP506进行对轴对齐的红外检测。
    - 在空间有限的自动化设备中集成OP505W或OP506W以简化安装。
    使用建议:
    - 在操作时保持工作温度在额定范围内,避免因过热导致损坏。
    - 选择合适的型号根据接收角度要求来优化系统性能。

    5. 兼容性和支持


    这些光电晶体管与各种光学发射器兼容,可用于多种电路设计中。厂商提供详细的技术支持文档(如Application Bulletins 208和210),涵盖设计指导及可靠性信息。此外,也可以联系当地代表获取定制版本。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常工作 | 检查供电电压是否符合要求,重新连接电路 |
    | 输出信号不稳定 | 调整灵敏度设置 |
    | 设备过热 | 改善散热措施 |

    7. 总结和推荐


    综上所述,这一系列光电晶体管凭借其紧凑的设计、多样的参数选项以及优异的性能表现,在多个行业中展现出强大的竞争力。尤其是针对那些需要精确测量和高效运行的应用场景,此系列产品无疑是一个可靠的选择。因此,强烈推荐在相关项目中考虑使用此类光电晶体管。
    如需进一步咨询或采购,请访问官方网站获取更多详情和服务支持。

OP505B参数

参数
光源 -
感应距离 -
感应方式 -
最大工作供电电压 -
波长 935nm
响应时间 -
颜色感应 -
最小工作供电电压 -
输出类型 -
长*宽*高 3.05mm*3.05mm*5.08mm
通用封装 T-1-2
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP505B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP505B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP505B OP505B数据手册
