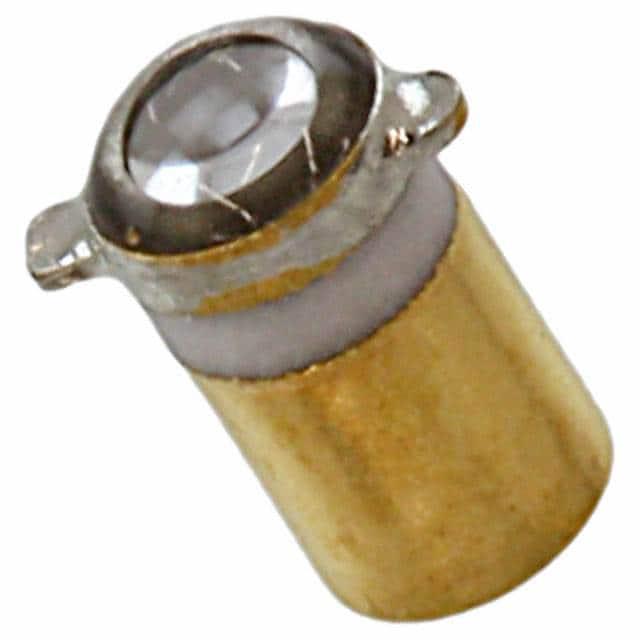

OP644SL

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm 贴片安装 2.34mm*1.57mm*2.92mm
供应商型号: 828-OP644SL
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OP644SL

OP644SL概述

    # NPN Silicon Phototransistor OP600 系列

    产品简介


    基本介绍
    NPN Silicon Phototransistor OP600 系列是来自 TT Electronics 的一款光敏晶体管,封装在密闭胶囊内。每个设备都提供出色的轴向耦合能力,非常适合需要高精度光电检测的应用。
    主要功能
    - 高精度光电检测
    - 轴向接收角度窄,适用于特定方向上的光检测
    - 与 OP123 和 OP223 系列 LED 光谱和机械匹配
    - 适应广泛的温度范围
    - 可用于多种传感器应用
    应用领域
    - 非接触式反射物体传感器
    - 生产线自动化
    - 机器自动化
    - 机械设备安全
    - 行程末端传感器
    - 门传感器

    技术参数


    绝对最大额定值
    - 集电极-发射极电压:25V
    - 发射极-集电极电压:5V
    - 存储温度范围:-65°C 到 +150°C
    - 工作温度范围:-65°C 到 +125°C
    - 焊接温度(5秒):260°C
    - 功耗:50mW
    - 连续集电极电流:50mA
    电气特性
    - On-State Collector Current
    - OP600A:1.2mA
    - OP600B:0.6mA
    - OP600C:0.3mA
    - Collector-Emitter Breakdown Voltage:25V
    - Emitter-Collector Breakdown Voltage:5V
    - Collector-Emitter Saturation Voltage:0.4V
    - Rise Time:15µs
    - Fall Time:15µs
    视角和灵敏度范围
    - 视角:35°(OP600A)
    - 光电流(IC(ON))
    - OP600A:1.20mA / NA
    - OP600B:0.60mA / 1.80mA
    - OP600C:0.30mA / NA
    - OP643SL:4.00mA / 8.00mA
    - OP644SL:7.00mA / 22.00mA
    - 输入功率(EE)
    - OP600A:2.5mW/cm²
    - OP643SL 和 OP644SL:20.0mW/cm²

    产品特点和优势


    特点
    - 窄接收角度
    - 多种灵敏度范围
    - 增强的工作温度范围
    - PCB 安装方式
    - 与 OP123 和 OP223 系列 LED 光谱和机械匹配
    - 可选 TXV 和 S 加工
    优势
    - 高灵敏度和精确的光电检测
    - 广泛的工作温度范围
    - 易于安装和使用

    应用案例和使用建议


    应用案例
    - 非接触式反射物体传感器
    - 门传感器
    使用建议
    - 在使用过程中避免直接看 LED 以免造成视网膜损伤
    - 确保正确焊接以避免热损坏
    - 根据不同应用场景选择合适的电流和灵敏度范围

    兼容性和支持


    兼容性
    - 与 OP123 和 OP223 系列 LED 光谱和机械匹配
    - 适用于各种传感器应用
    支持
    - 详细的技术支持和可靠性数据参见应用公告 208 和 210
    - 焊接到 PCB 板的具体指导参见应用公告 202

    常见问题与解决方案


    常见问题
    1. 如何防止视网膜损伤?
    - 答:避免直接用肉眼观察 LED。
    2. 焊接时温度过高会怎样?
    - 答:焊接温度不超过 260°C,并确保焊接时间不超过 5 秒。超过 25°C 每上升 1°C 降额 0.5mW。

    总结和推荐


    综合评估
    NPN Silicon Phototransistor OP600 系列凭借其出色的光电检测能力和广泛的工作温度范围,成为许多自动化和安全系统中的理想选择。它提供了多种灵敏度范围和视角选项,使得其在不同的应用场合中表现出色。
    推荐使用
    鉴于其多功能性和广泛的适用范围,我们强烈推荐使用 NPN Silicon Phototransistor OP600 系列。这款产品不仅在设计和制造上具备高品质标准,而且在应用中能够满足各种严格的要求。

OP644SL参数

参数
最大工作供电电压 -
最小工作供电电压 -
颜色感应 -
感应距离 -
输出类型 -
波长 890nm
响应时间 -
光源 -
感应方式 -
长*宽*高 2.34mm*1.57mm*2.92mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

OP644SL厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP644SL数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP644SL OP644SL数据手册

OP644SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9325 ¥ 24.7796
100+ $ 2.538 ¥ 21.4461
250+ $ 2.4516 ¥ 20.716
库存: 3750
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.77
