OP802WSL

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm TO-206-AA 通孔安装 5.84mm*5.84mm*5.13mm
供应商型号: 1497890
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OP802WSL

OP802WSL概述

    电子元器件技术手册:NPN光敏晶体管

    产品简介

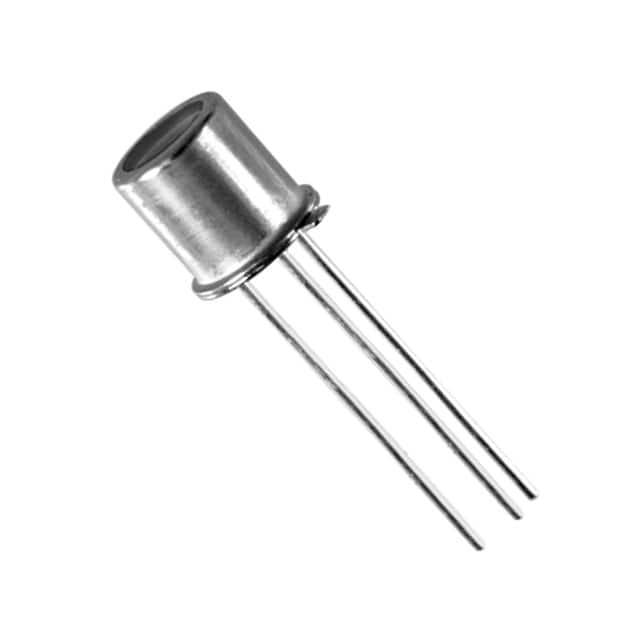

    本系列电子元器件由NPN硅光敏晶体管组成,采用密封TO-18外壳封装,提供高功率耗散能力和优异的恶劣环境适应能力。该系列分为OP800SL(已停产)、OP804SL、OP805SL、OP830SL和OP800WSL、OP801WSL、OP802WSL、OP830WSL。其中,窄接收角版本适合对轴耦合要求较高的应用,而宽接收角版本则提供了在大面积内相对均匀的接收效果。

    技术参数


    以下是该系列光敏晶体管的关键技术参数:
    | 参数 | 规格 |

    | 储存温度范围 | -65°C 至 +150°C |
    | 工作温度范围 | -65°C 至 +125°C |
    | 最大集电极-基极电压(仅适用于OP800SL) | 30V |
    | 最大集电极-发射极电压(所有型号) | OP800/WSL: 30V, OP830/WSL: 15V |
    | 最大发射极-基极电压(仅适用于OP800/WSL) | 5V |
    | 最大发射极-集电极电压(所有型号) | 5V |
    | 持续集电极电流 | 50mA |
    | 功耗 | 250mW |
    电气特性(TA = 25°C,除非另有说明):
    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    ||
    | IC(ON) | 导通状态集电极电流 | 0.3 | 0.5 | 22 | mA | VCE = 5V, EE = 2.5 mW/cm² |
    | ICEO | 集电极暗电流 | - | - | 100 | nA | VCE = 10V, EE = 0 |
    | V(BR)CEO | 集电极-发射极击穿电压 | 30 | - | - | V | IC = 100μA |
    | V(BR)CBO | 集电极-基极击穿电压 | 30 | - | - | V | IC = 100μA |
    | V(BR)ECO | 发射极-集电极击穿电压 | 5.0 | - | - | V | IE = 100μA |
    | V(BR)EBO | 发射极-基极击穿电压 | 5.0 | - | - | V | IE = 100μA |
    | VCE(SAT) | 集电极-发射极饱和电压 | - | - | 0.4 | V | IC = 0.4mA, EE = 2.5 mW/cm² |
    | tr | 上升时间 | - | 7 | - | μs | VCC = 5V, IC = 0.80mA, RL = 100Ω |
    | tf | 下降时间 | - | 7 | - | μs | 同上 |

    产品特点和优势


    - TO-18密封封装:确保了设备的高可靠性。
    - 机械和光谱匹配:便于与OP130和OP230系列LED配合使用。
    - TX和TXV工艺:适用于高可靠性的应用。
    - 选择不同的接收角度:提供了灵活性以满足不同应用场景的需求。
    - 增强的工作温度范围:可在极端环境下稳定运行。

    应用案例和使用建议


    这些光敏晶体管适用于空间受限、恶劣环境和需要高功率耗散的应用。例如,在工业自动化、环境监测和智能家居系统中,这些设备可以用来检测光信号,进而实现特定的功能。在使用时,建议注意光源的选择和调整,以确保最佳的性能。

    兼容性和支持


    该系列产品具有良好的兼容性,能够与其他OPTEK Technology的组件无缝对接。厂商提供全面的技术支持和维护服务,包括应用文档和可靠性数据。

    常见问题与解决方案


    - Q:如何处理焊接时的热冲击?
    - A:建议使用RMA焊剂,并且当进行流动焊接时,焊接持续时间可延长至10秒。焊接时施加的最大力为20克。

    - Q:如何确保产品的可靠性和使用寿命?
    - A:建议定期检查设备的环境条件,确保工作温度不超过规定的最大值,并保持清洁的安装环境。

    总结和推荐


    综上所述,这些NPN光敏晶体管凭借其优良的性能和广泛的应用范围,在各种复杂环境中表现出色。我们强烈推荐这些产品给需要高精度和可靠性的项目,尤其是在恶劣环境下的应用。

OP802WSL参数

参数
颜色感应 -
感应方式 -
光源 -
输出类型 -
最大工作供电电压 -
最小工作供电电压 -
响应时间 -
感应距离 -
波长 890nm
长*宽*高 5.84mm*5.84mm*5.13mm
通用封装 TO-206-AA
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP802WSL厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP802WSL数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP802WSL OP802WSL数据手册

OP802WSL封装设计

查看详情并下载
Symbol
Footprint
3D Model
