OPF430

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 860nm TO-206-AB 通孔安装 5.59mm*4.7mm*3.33mm
供应商型号: N-OPF430
供应商: 云汉优选
标准整包数: 1

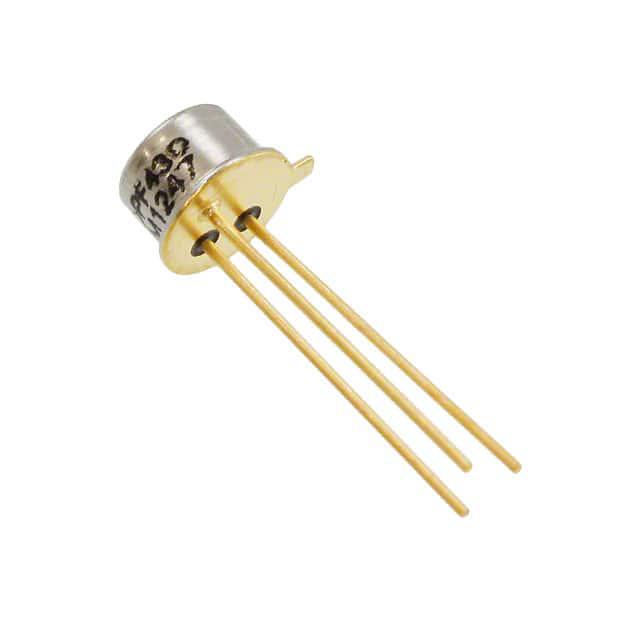

TT ELECTRONICS 光电传感器 OPF430

OPF430概述

    Fiber Optic Detector OPF430 技术手册概述

    1. 产品简介


    OPF430 是由TT Electronics推出的低噪声硅PIN光电二极管,专为光纤应用设计。这款光电二极管具备快速响应能力,适用于中等偏置电压下的工作,并且能够与波长范围在800-1000纳米的LED和激光二极管源兼容。由于其低电容特性,OPF430在典型的短距离局域网(LAN)应用中表现出色的信号噪声比。它主要应用于工业以太网设备、铜转光纤介质转换器、系统内部光纤链路及视频监控系统等领域。

    2. 技术参数


    - 绝对最大额定值:
    - 存储温度范围:-65°C 至 +150°C
    - 工作温度范围:-55°C 至 +125°C
    - 引脚焊接温度:260°C(最高持续5秒,流焊可延长至10秒)
    - 持续功率耗散:200 mW
    - 最大反向电压:100 VDC
    - 电气特性(25°C条件):
    - 响应率(Responsivity):0.45 - 0.55 A/W (VR=5.0 V;50/125 µm光纤;λ=850 nm)
    - 暗电流(Dark Current):0.1 - 5.0 nA (VR=5.0 V)
    - 峰值响应波长(Peak Response Wavelength):905 nm
    - 输出上升时间(Output Rise Time):2.0 ns (VR=5 V;RL=50 Ω ,10%-90%)
    - 总电容(Total Capacitance):1.5 - 2.0 pF (VR=5 V)
    - 视场角(Field of View):80°

    3. 产品特点和优势


    OPF430拥有多个显著的优点。其金属外壳设计提供优异的电磁干扰(EMI)防护和噪声免疫力。最小操作频率可达100 MHz,确保高速通信需求。同时,其低电容特性有助于提高信号噪声比,非常适合于短距离传输应用。此外,它的兼容性使其能够适配多种光纤类型,从而拓宽了其应用范围。

    4. 应用案例和使用建议


    OPF430广泛应用于工业以太网设备、视频监控系统等场合。对于需要快速响应和高精度信号处理的应用,这款光电二极管无疑是理想的选择。建议在使用时注意环境温度限制,以确保设备正常运行。针对特定应用可能需要调整偏置电压和负载电阻,以达到最佳性能。

    5. 兼容性和支持


    OPF430专门用于与直径在50/125 μm到200/300 μm范围内的多模光纤相兼容。厂商提供了相应的技术支持和服务,用户可以联系TT Electronics获得进一步的帮助。

    6. 常见问题与解决方案


    根据技术手册提供的信息,用户可能会遇到的问题包括:
    - 高温环境下性能下降:当温度超过25°C时,需线性降额1.60 mW/°C。
    - 焊接问题:建议使用RMA助焊剂进行焊接,并注意焊接时间和温度。

    7. 总结和推荐


    综上所述,OPF430是一个高性能、低噪声的光纤检测解决方案,适用于多种高速数据传输和工业应用。其独特的金属封装设计提供了优秀的噪声抑制能力和稳定的性能表现。鉴于其广泛的兼容性和良好的技术支持,强烈推荐在相关领域使用此产品。

OPF430参数

参数
最大工作供电电压 -
响应时间 -
光源 -
波长 860nm
感应距离 -
输出类型 -
感应方式 -
颜色感应 -
最小工作供电电压 -
长*宽*高 5.59mm*4.7mm*3.33mm
通用封装 TO-206-AB
安装方式 通孔安装
零件状态 在售
包装方式 散装

OPF430厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPF430数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPF430 OPF430数据手册

OPF430封装设计

查看详情并下载
Symbol
Footprint
3D Model
