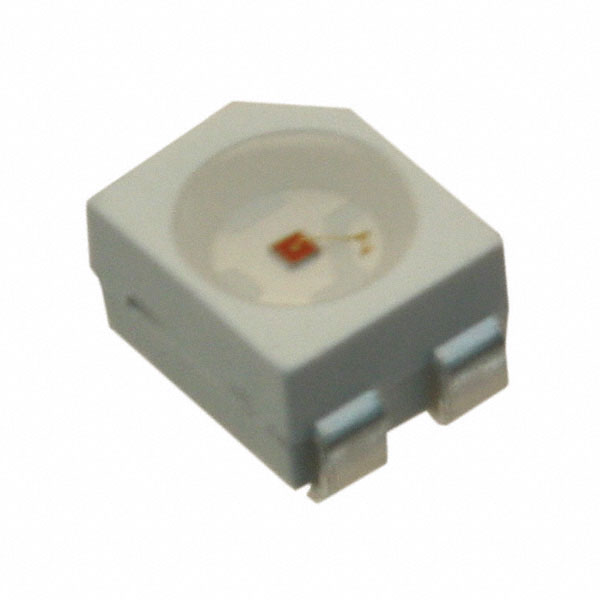

OVSA1ABC2R8

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 591nm 120° 2.4V 50mA 圆形,带平顶 透明 无色,琥珀色 PLCC-4 标准安装,贴片安装 3.2mm*2.7mm*1.95mm
供应商型号: 828-OVSA1ABC2R8
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 发光二极管 OVSA1ABC2R8

OVSA1ABC2R8概述

    高强度低功耗PLCC4表面贴装LED —— OVSA1xBC2R8系列

    产品简介


    OVSA1xBC2R8系列是由TT Electronics公司生产的高强度低功耗PLCC4封装的表面贴装LED。这些LED以其高亮度和低功耗的特点被广泛应用于各种设备和系统中。它们具有多种颜色选择(红、琥珀色、蓝和绿),适合用于信号指示、照明、广告展示等多种应用场合。

    技术参数


    | 参数 | 典型值 (TYP) | 最小值 (MIN) | 最大值 (MAX) | 单位 | 备注 |
    |
    | 存储温度范围 | — | -40 | +100 | °C
    | 工作温度范围 | — | -40 | +100 | °C
    | 反向电压 | — | — | 5 | V
    | 连续正向电流 | — | — | 30(蓝、绿)
    70(红、琥珀) | mA
    | 峰值正向电流 | — | — | 100(蓝、绿)
    200(红、琥珀) | mA | 脉宽≤10ms,占空比≤10% |
    | 功耗 | — | — | 130(蓝、绿)
    210(红、琥珀) | mW
    | 结到焊点热阻 | 200(蓝、绿)
    150(红、琥珀) | — | — | °C/W
    | 静电放电分类 | 2(蓝、绿)
    2(红、琥珀) | — | — | — | MIL-STD-883E |
    | 潮湿敏感度等级 | 5a/24小时 | — | — | — | IPC/JEDEC J-STD-020C |
    | LED结温 | — | — | 110 | °C
    | 引脚焊接温度 | 250/10秒 | — | — | °C

    产品特点和优势


    - 高亮度:OVSA1xBC2R8系列提供了高亮度输出,使它们成为在需要明显可见性的应用场景中的理想选择。
    - 低功耗:即便在高强度输出下,这些LED依然保持较低的功耗,延长了使用寿命。
    - 宽视角:120度的视场角使其适合用于大面积覆盖的应用场景。
    - 兼容性强:PLCC4封装和兼容自动放置设备使得安装方便快捷。

    应用案例和使用建议


    - 交通信号灯:高亮度确保即使在强光环境下也能清晰可见。
    - 仪表盘背光:内部反射器和无色透明镜头优化了亮度,适合用于汽车内饰照明。
    - 安全标记灯:适用于楼梯和出口指示等场所。
    使用建议:在使用时,避免直接观察未防护的LED,以防对视网膜造成损害。

    兼容性和支持


    这些LED设计用于与自动贴片设备兼容,简化了生产流程。制造商提供全面的技术支持和售后服务,确保客户在应用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:长时间使用后亮度降低。
    - 解决方案:检查电路是否存在过载,必要时更换驱动电源。

    - 问题:频繁闪烁或不亮。
    - 解决方案:检查LED引脚连接是否松动,确保焊点良好。

    总结和推荐


    综上所述,OVSA1xBC2R8系列的高强度低功耗PLCC4表面贴装LED因其卓越的性能和广泛的应用场景而备受推崇。无论是交通信号灯还是仪表盘背光,这些LED都能提供出色的性能和稳定性。推荐用户根据具体需求选择合适颜色型号,以满足不同的应用场景。
    总体来说,TT Electronics的OVSA1xBC2R8系列LED是市场上一款值得信赖的产品,非常适合那些寻求高性能、稳定且多功能LED解决方案的客户。

OVSA1ABC2R8参数

参数
显示颜色 无色,琥珀色
视角 120°
透镜类型 透明
Vf-正向电压 2.4V
透镜形状 圆形,带平顶
波长 591nm
测试电流 50mA
长*宽*高 3.2mm*2.7mm*1.95mm
通用封装 PLCC-4
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

OVSA1ABC2R8厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OVSA1ABC2R8数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OVSA1ABC2R8 OVSA1ABC2R8数据手册

OVSA1ABC2R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5865 ¥ 4.9559
100+ $ 0.5016 ¥ 4.2385
500+ $ 0.4817 ¥ 4.0702
1000+ $ 0.4471 ¥ 3.7782
2000+ $ 0.445 ¥ 3.7599
4000+ $ 0.4253 ¥ 3.5934
库存: 1353
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.95
