OP265W

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 90° 1.8V 圆顶 红色 通孔安装 3.94mm*3.94mm*3.94mm
供应商型号: N-OP265W
供应商: 云汉优选
标准整包数: 1

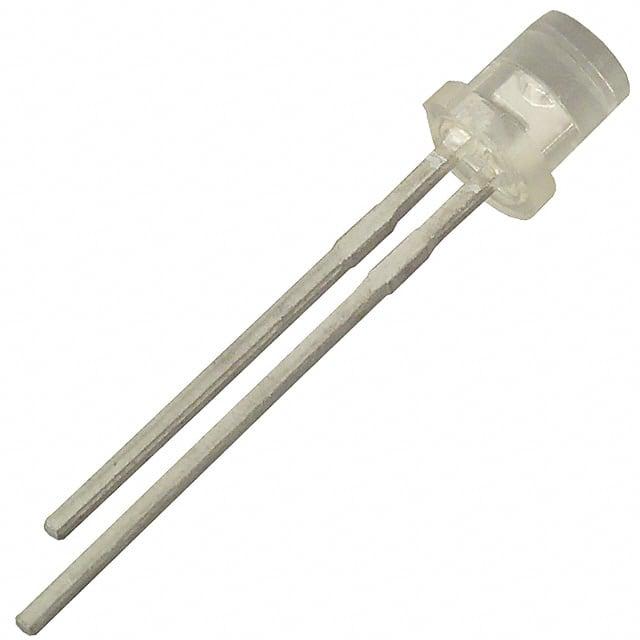

TT ELECTRONICS 发光二极管 OP265W

OP265W概述

    电子元器件产品技术手册:OP265/OP266系列红外发光二极管

    1. 产品简介


    OP265 和 OP266 系列红外发光二极管(Infrared Emitting Diode,简称IRED)由TT Electronics生产。这些器件是高光强度的砷化镓铝红外发光二极管(GaAIAs),封装在透红外清环氧树脂外壳内,可选圆顶或平透镜。OP265 系列与 OP505 和 OP535 系列相匹配,而 OP266 系列则与 OP506 系列匹配。这些器件适合空间受限的应用、需要耦合效率的应用以及电池供电或电压有限的应用。

    2. 技术参数


    - 峰值波长:890 nm
    - 最大输出功率:
    - OP265A, OP266A:2.70 mW/cm²
    - OP265B, OP266B:1.65 mW/cm²
    - OP265D, OP266D:0.54 mW/cm²
    - OP265W, OP266W:1.00 mW/cm²
    - 驱动电流:20 mA
    - 正向电压:1.80 V
    - 反向电流:100 µA
    - 半功率角:
    - OP265, OP266 (A, B, D):18°
    - OP265W, OP266W:90°
    - 峰值脉冲电流:3.0 A(脉宽1 µs,300 pps)
    - 持续正向电流:50 mA
    - 储存和操作温度范围:-40°C 到 +100°C
    - 最大反向电压:2.0 V
    - 功耗:100 mW(超过25°C时线性降额)

    3. 产品特点和优势


    - T-1(3mm)封装:适合空间受限的应用。
    - 窄或宽辐射模式:提供了多种电气特性的选择。
    - 机械和光谱匹配:与其它OPTEK器件机械和光谱上匹配。
    - 更高的功率输出:相比相同驱动电流的GaAs器件,OP265/266系列的功率输出更高。
    - 兼容性强:能与其他OPTEK器件兼容,适用于各种不同应用。

    4. 应用案例和使用建议


    - 应用实例:这些器件适合用于传感器、光电编码器、光幕和光学开关等空间受限的应用场景。
    - 使用建议:
    - 确保使用合适长度的引脚以避免焊接过程中产生应力裂纹。
    - 注意在高温环境下要根据规范线性降额,保证安全运行。

    5. 兼容性和支持


    - 兼容性:OP265 和 OP266 系列与OPTEK的其他产品具有良好的兼容性。
    - 支持:厂家提供详细的设计指南和可靠性数据(参见应用通告208和210),并有专门的技术支持团队。

    6. 常见问题与解决方案


    - 问题1:如何确保在高温环境下运行的安全?
    - 解决方案:需线性降额1.33 mW/°C以上25°C,确保不超过器件的最大允许温度。

    - 问题2:如何避免焊接过程中的应力裂纹?
    - 解决方案:建议使用ND Industries的Vibra-Tite进行螺丝锁定,它蒸发快且不会导致结构损坏。

    7. 总结和推荐


    OP265/OP266 系列红外发光二极管因其小封装、多种电气特性选择和高效能,非常适合空间受限和需要高光强的应用。此外,其广泛的应用范围、良好的兼容性和详细的可靠性数据,使其在市场上具备较强的竞争力。因此,推荐使用该系列产品。
    希望这份文档能帮助您更好地了解和使用OP265/OP266系列红外发光二极管。如需更多技术支持,请联系厂商或授权分销商。

OP265W参数

参数
Vf-正向电压 1.8V
透镜形状 圆顶
波长 890nm
测试电流 -
显示颜色 红色
视角 90°
透镜类型 -
长*宽*高 3.94mm*3.94mm*3.94mm
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

OP265W厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP265W数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP265W OP265W数据手册

OP265W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4346 ¥ 3.6941
库存: 510
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 923.52
