首页  >  产品百科  >  OP515B

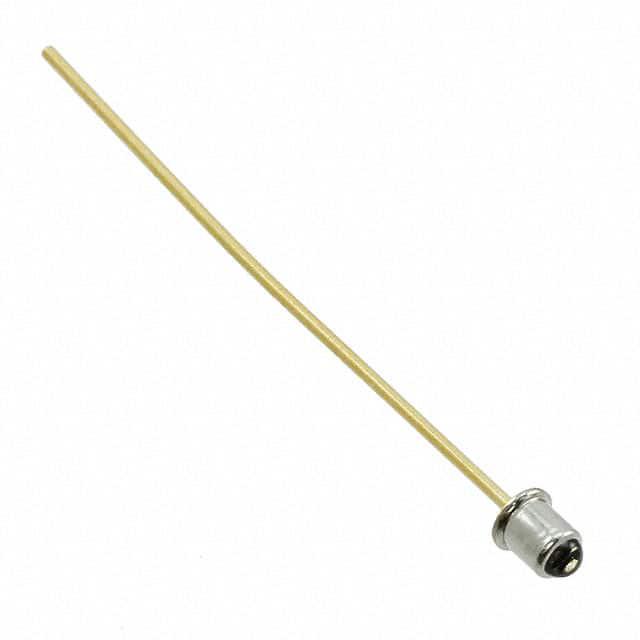

OP515B

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm 通孔安装 1.35mm*1.35mm*1.35mm
供应商型号: 4225690
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OP515B

OP515B概述

    NPN硅光电晶体管OP515系列:详细介绍与技术解析

    产品简介


    NPN硅光电晶体管OP515系列(包括OP515A、OP515B、OP515C和OP515D)是来自Optek Technology Inc.的一款光电传感器,专为需要高性能光耦合的应用而设计。这些光电晶体管采用小型密封封装,具有出色的轴向耦合性能,且具备各种灵敏度范围。其紧凑的设计非常适合空间受限的应用场合。

    技术参数


    OP515系列光电晶体管的主要技术规格如下:
    - 绝对最大额定值:
    - 集电极-发射极电压:30V
    - 发射极-集电极电压(仅适用于OP505和OP506系列):5.0V
    - 存储及操作温度范围:-55°C至+125°C
    - 焊接温度(离外壳1.6毫米处,焊接铁持续5秒):260°C
    - 功率耗散:100mW
    - 连续集电极电流:50mA
    - 测试条件下的参数:
    - 集电极-发射极击穿电压:30V,集电极电流为100μA
    - 发射极-集电极击穿电压:5V,发射极电流为100μA
    - 集电极-发射极饱和电压:0.40V,集电极电流为400μA
    - 集电极-发射极漏电流:100nA,集电极-发射极电压为10V,光辐照度为0mW/cm²
    - 温度系数:每度摄氏度变化1.00%/°C,集电极-发射极电压为5V,光辐照度为1.0mW/cm²

    产品特点和优势


    OP515系列光电晶体管具备以下特点和优势:
    - 灵敏度多样:提供多种灵敏度范围,以适应不同应用场景的需求。
    - 小型化设计:采用同轴引线封装,体积小,适合空间受限的应用。
    - 优异的轴向耦合性能:窄接收角度提供良好的轴向耦合,确保高精度测量。

    应用案例和使用建议


    - 应用案例:OP515系列光电晶体管广泛应用于光电传感器、接近检测、工业自动化等领域。
    - 使用建议:
    - 选择适当的灵敏度范围:根据具体应用需求选择合适的型号,以确保最佳性能。
    - 注意散热管理:由于功率耗散限制,需确保适当的散热措施,避免过热。
    - 正确接线和安装:确保正确连接引脚,并采取适当固定措施,防止机械应力对组件造成损害。

    兼容性和支持


    - 兼容性:OP515系列光电晶体管与Optek的GaAs和GaAIAs发射器具有良好的兼容性,确保高效光耦合。
    - 支持和维护:Optek Technology Inc.提供全面的技术支持和维护服务,确保用户获得最佳体验。

    常见问题与解决方案


    - 问题一:如何计算集电极暗电流?
    - 解决方案:使用公式 \(ICED = 10^{(0.040 \times TA - 3.4)}\) 计算,其中TA为环境温度(单位:℃)。
    - 问题二:集电极-发射极电压与光辐照度的关系?
    - 解决方案:参考图中的数据点,通过线性回归或插值方法进行计算。

    总结和推荐


    OP515系列光电晶体管凭借其多样化灵敏度范围、小型封装设计和出色的轴向耦合性能,在多种应用场合中表现出色。特别是在空间受限的应用环境中,其独特的优势使其成为理想的选择。因此,我们强烈推荐这一系列光电晶体管用于需要高性能光耦合的应用场景。

OP515B参数

参数
响应时间 -
颜色感应 -
最大工作供电电压 -
波长 935nm
光源 -
感应距离 -
感应方式 -
输出类型 -
最小工作供电电压 -
长*宽*高 1.35mm*1.35mm*1.35mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP515B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP515B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP515B OP515B数据手册

OP515B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 55.7367
5+ ¥ 55.7367
10+ ¥ 49.9401
50+ ¥ 49.0483
100+ ¥ 48.1565
250+ ¥ 48.1565
库存: 1455
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.73
