OP505A

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 935nm T-1-2 通孔安装 3.05mm*3.05mm*5.08mm
供应商型号: N-OP505A
供应商: 云汉优选
标准整包数: 1

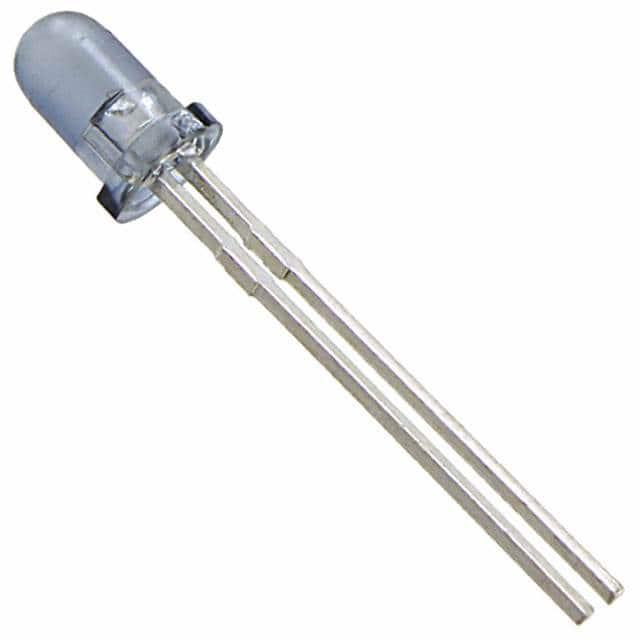

TT ELECTRONICS 光电传感器 OP505A

OP505A概述


    产品简介


    OP505, OP506, OP505W, OP506W, OP535, OP705 系列产品是由OPTEK Technology, Inc.生产的光电晶体管和光达灵顿晶体管。这些器件由NPN硅光电晶体管构成,广泛应用于空间受限、需要检测半透明红外光媒体的中断应用。OP505、OP535和OP705系列具有窄接收角,而OP506系列则提供更宽的接收角,适用于不同应用场景。

    技术参数


    绝对最大额定值
    - 储存和操作温度范围:-40°C 至 +100°C
    - 集电极-发射极电压(OP505、OP506、OP505W、OP506W、OP705):30V
    - 集电极-发射极电压(OP535):15V
    - 发射极-集电极电压(仅限OP505和OP506系列):5.0V
    - 引脚焊接温度(焊铁距外壳1/16英寸(1.6毫米)处焊接5秒):260°C
    - 功率耗散:100mW(2)
    - 发射极反向电流(仅限OP705系列):10mA
    - 集电极直流电流(仅限OP705系列):30mA
    电气特性(TA=25°C,除非另有说明)
    - OP505、OP506、OP505W、OP506W、OP705
    - IC(ON)(导通状态集电极电流):4.30mA 至 5.95mA
    - 集电极-发射极饱和电压:0.40V
    - ICEO(集电极暗电流):100nA
    - V(BR)CEO(集电极-发射极击穿电压):30V
    - V(BR)ECO(发射极-集电极击穿电压):5V
    - ∆IC/∆T(相对IC随温度变化):1.00%/°C
    - OP535
    - IC(ON)(导通状态集电极电流):10.5mA 至 32.0mA
    - 集电极-发射极饱和电压:1.10V
    - ICEO(集电极暗电流):100nA
    - V(BR)CEO(集电极-发射极击穿电压):15.0V
    - V(BR)ECO(发射极-集电极击穿电压):5.0V

    产品特点和优势


    OP505、OP506、OP505W 和 OP506W 系列产品具有多种灵敏度范围,可以适应不同的应用需求。特别是 OP505W 和 OP506W 具有最宽的接收角,能够在大面积内实现均匀接收,特别适合空间受限的应用。此外,这些产品还提供了选择窄接收角或宽接收角的灵活性,使其在各种应用场景中表现优异。

    应用案例和使用建议


    应用案例
    - 空间受限应用:例如手持设备、智能穿戴设备、小型传感器模块等。
    - 中断性应用:如自动售货机、安检门等,用于检测半透明红外光媒体的存在。
    使用建议
    - 在安装过程中确保器件处于适宜的工作温度范围内,以避免因高温导致器件损坏。
    - 避免直接接触强溶剂,如氯化烃类和酮类,以免损坏器件外壳。
    - 确保在组装过程中使用适当的焊接技术和工具,避免过度热应力对器件造成损害。

    兼容性和支持


    这些光电晶体管和光达灵顿晶体管与多种设备和电路板具有良好的兼容性。对于定制版本的需求,可以直接联系OPTEK的代表获取进一步的信息和支持。此外,厂商提供了详细的资料和技术文档,便于客户进行设计和集成。

    常见问题与解决方案


    问题1:如何正确处理和清洁光电晶体管?
    解决方案:建议使用甲醇或异丙醇作为清洁剂,因为这些材料不会溶解器件外壳,也不会损坏器件。
    问题2:焊接时应注意哪些事项?
    解决方案:确保焊接温度不超过260°C,并使用RMA助焊剂以减少潜在的损害。焊接时间不得超过10秒。

    总结和推荐


    总体而言,OP505、OP506、OP505W、OP506W、OP535 和 OP705 系列光电晶体管和光达灵顿晶体管是极具竞争力的产品,具备优良的性能和广泛的适用性。它们在空间受限和高灵敏度要求的应用场景中表现出色。强烈推荐使用这些产品来满足各类工业和消费电子应用的需求。

OP505A参数

参数
波长 935nm
响应时间 -
颜色感应 -
输出类型 -
最小工作供电电压 -
感应距离 -
感应方式 -
最大工作供电电压 -
光源 -
长*宽*高 3.05mm*3.05mm*5.08mm
通用封装 T-1-2
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP505A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP505A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OP505A OP505A数据手册

OP505A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4876 ¥ 4.1446
库存: 797
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1036.15
