OP165A

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 935nm 18° 1.6V 圆顶 红色 通孔安装 3.94mm*3.94mm*5.72mm
供应商型号: 2353908
供应商: 海外现货
标准整包数: 1

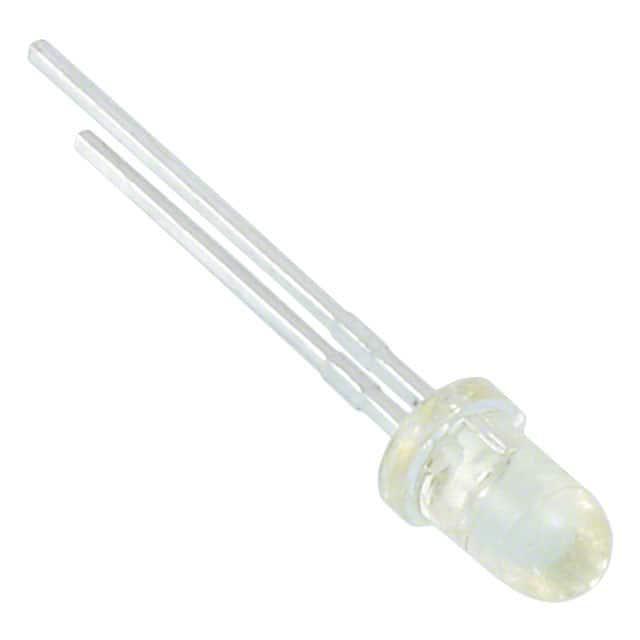

TT ELECTRONICS 发光二极管 OP165A

OP165A概述

    Plastic Infrared Emitting Diode (OP165 Series, OP166A, OP166B)

    产品简介


    TT Electronics plc 的OP165系列和OP166系列红外发光二极管(Infrared Emitting Diode, IRED)是一系列高光强的镓砷红外发光二极管(GaAs IRED)。这些器件采用透红外的透明环氧树脂封装,提供圆顶或平面镜片选项。它们适用于空间受限的应用、需要高效耦合的应用以及电池供电或电压有限的应用。该系列产品包含OP165A、OP165B、OP165C、OP165D和OP166A、OP166B等型号,其中OP166W已停产。

    技术参数


    - 峰值波长: 935 nm
    - 输出功率:
    - OP165A: 1.95 mW/cm² (IF = 20 mA)
    - OP165B: 1.40 mW/cm² (IF = 20 mA)
    - OP165C: 0.85 mW/cm² (IF = 20 mA)
    - OP165D: 0.28 mW/cm² (IF = 20 mA)
    - OP166A: 1.95 mW/cm² (IF = 20 mA)
    - OP166B: 1.40 mW/cm² (IF = 20 mA)
    - 正向电流:
    - OP165A-D, OP166A-B: 20 mA ~ 50 mA
    - OP165W: 50 mA
    - 总光束角:
    - OP165 (A, B, C, D), OP166 (A, B): 18°
    - OP165W: 90°
    - 反向电压: 2.0 V
    - 最大正向脉冲电流: 3.0 A (1 µs脉宽,300 pps)
    - 存储和操作温度范围: -40°C ~ +100°C
    - 功耗: 100 mW

    产品特点和优势


    - T-1 (3 mm) 封装风格: 适合空间受限的应用。
    - 选择窄或宽辐射图案: 灵活应对不同需求。
    - 选择圆顶镜片或平面镜片: 满足不同光学要求。
    - 机械和光谱匹配其他OPTEK器件: 易于集成。
    - 比相同驱动电流下GaAs的功率输出更高: 提供更好的性能。

    应用案例和使用建议


    - 空间受限的应用: 如可穿戴设备、便携式医疗设备。
    - 电池供电或电压有限的应用: 如智能家居设备、手持终端。
    - 高效率耦合应用: 如工业自动化、远程控制。
    使用建议:
    - 在设计时考虑到散热问题,以确保在高电流运行下保持稳定性能。
    - 使用适当的防应力材料(如ND Industries' Vibra-Tite)来避免因安装造成的损坏。

    兼容性和支持


    - OP165和OP166系列器件与OP505和OP535系列器件机械和光谱匹配,方便集成。
    - TT Electronics提供全面的技术支持和售后服务,确保用户的设备正常运行。

    常见问题与解决方案


    - 问题1: 设备在高温环境下工作不稳定。
    - 解决办法: 适当降低驱动电流并增加散热措施。
    - 问题2: 输出功率不稳定。
    - 解决办法: 确保良好的电气连接,并检查周围环境是否符合推荐的操作条件。
    - 问题3: 反向电流过高。
    - 解决办法: 检查电路设计是否有误,并确保正确的电源管理。

    总结和推荐


    OP165系列和OP166系列红外发光二极管具有高光强、高效率、良好的温度稳定性等特点,适用于多种应用场合。其紧凑的封装风格和多样的选择使得这些器件成为市场上极具竞争力的产品。我们强烈推荐这些产品用于需要高光强、高效耦合的应用场合。如果您有任何疑问或需要进一步的支持,建议联系TT Electronics的技术支持团队。

OP165A参数

参数
波长 935nm
测试电流 -
显示颜色 红色
视角 18°
透镜类型 -
Vf-正向电压 1.6V
透镜形状 圆顶
长*宽*高 3.94mm*3.94mm*5.72mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP165A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP165A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP165A OP165A数据手册

OP165A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.1123
10+ ¥ 9.3854
25+ ¥ 9.3854
50+ ¥ 9.0099
100+ ¥ 8.2591
500+ ¥ 8.2591
库存: 155
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.11
