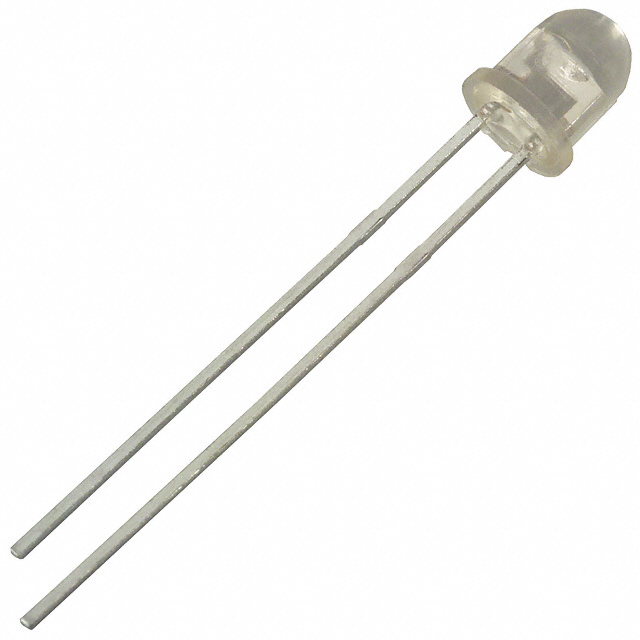

OP297A

产品分类: 发光二极管
厂牌: TT ELECTRONICS
产品描述: 890nm 20° 1.75V 圆顶 红色 通孔安装
供应商型号: 1652529
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 发光二极管 OP297A

OP297A概述

    # OP290 Series 光电二极管技术手册详解

    产品简介


    基本介绍
    OP290系列是一组由GaAlAs(镓铝砷)材料制成的红外发光二极管(LED),专为红外光的应用而设计。每个二极管都封装在一个透光的外壳内,其峰值波长为890纳米,这种波长非常接近硅光电晶体管的光谱响应范围。特别的是,OP298型号提供了850纳米或875纳米的峰值波长选择。
    这些器件非常适合需要高功率输出的应用场景,它们提供了比传统GaAs(砷化镓)LED更高的功率输出,并且具备多种电气特性的选项,适用于不同的电流需求。OP290系列LED可用于各种封装形式,包括T-1¾、TO-18和TO-46。
    主要功能
    - 提供窄角度或宽角度辐射模式的选择。
    - 多种功率等级可选,适合不同应用场景的需求。
    - 高效能输出,在低电流条件下也能保持良好的性能表现。
    应用领域
    - 非接触式反射物体传感器。
    - 装配线自动化设备。
    - 机器安全系统。
    - 门禁控制。
    - 电池供电装置。

    技术参数


    以下是根据技术手册整理出的主要技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 发射光强度(近似值) 210 | 300 | mW/cm² | IF=1.50A, 测量孔径直径6.35mm |
    | 正向电压(Vf) 1.8 | 4.0 | V | IF=1.50A |
    | 反向电流(IR) <10µA | 100µA | µA | VR=5V |
    | 峰值发射波长(λp) | 875 | 890 nm | IF=10mA |
    | 半峰值宽度(B) | 80 nm | IF=10mA |
    其他详细的技术参数还包括正向电流、反向击穿电压、存储温度范围等。

    产品特点和优势


    OP290系列的优点在于其灵活的设计,允许用户根据具体需求选择合适的版本。它具有较高的性价比,且能够在广泛的工业环境中稳定运行。此外,其紧凑的设计使其易于集成到现有的系统中,减少了开发时间和成本。

    应用案例和使用建议


    在非接触式反射物体检测方面,OP290系列可以用于自动售货机中的防夹手保护机制。建议在安装时确保光源与接收端之间的距离适中,以获得最佳的信号质量。对于长时间连续工作的应用场合,则应考虑采用散热措施来延长使用寿命。

    兼容性和支持


    OP290系列与OP593和OP598系列的光电晶体管实现了光学和机械上的匹配,这使得它们能够无缝配合使用。制造商还提供了全面的技术文档和支持服务,帮助客户快速解决问题并优化设计方案。

    常见问题与解决方案


    1. 问:如何正确焊接这些器件?
    答:建议使用RMA助焊剂进行焊接,焊接时间不超过10秒,施加到引脚上的力不超过20克。
    2. 问:如何判断设备是否过热?
    答:通过监测设备的工作温度来判断是否有过热现象发生,必要时采取适当的冷却措施。

    总结和推荐


    总体而言,OP290系列红外发光二极管凭借其出色的性能和广泛的应用范围,在工业自动化、消费电子产品等领域表现出色。对于那些寻求高性能低成本解决方案的工程师来说,这是一个值得考虑的选择。因此,我们强烈推荐这款产品给所有希望提升系统效率的专业人士。

OP297A参数

参数
视角 20°
透镜类型 -
Vf-正向电压 1.75V
透镜形状 圆顶
波长 890nm
测试电流 -
显示颜色 红色
安装方式 通孔安装
零件状态 在售
包装方式 散装

OP297A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OP297A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 发光二极管 TT ELECTRONICS OP297A OP297A数据手册

OP297A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.6847
10+ ¥ 8.1796
25+ ¥ 8.1796
50+ ¥ 7.8525
100+ ¥ 7.1981
500+ ¥ 7.1981
库存: 260
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.68
