OPI1264A

产品分类: 隔离器
厂牌: TT ELECTRONICS
产品描述: 1 通孔安装 6.48mm*5.84mm*13.97mm
供应商型号: 326630
供应商: 海外现货
标准整包数: 1

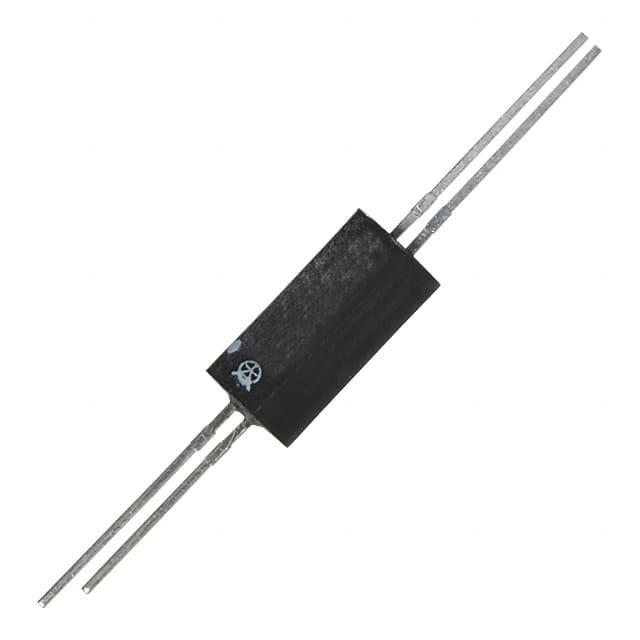

TT ELECTRONICS 隔离器 OPI1264A

OPI1264A概述

    # Optically Coupled Isolator: OPI110 & OPI1264 Series

    产品简介


    Optically Coupled Isolator(光耦合隔离器)是一种用于实现光电隔离的关键组件,广泛应用于高电压隔离、电气隔离等领域。本系列产品包括OPI110和OPI1264系列,每个组件内包含一个红外发光二极管(LED)和一个NPN硅光传感器。该系列由TT Electronics制造,适用于工业设备、医疗设备及办公设备等多种应用场景。

    技术参数


    OPI110
    - 峰值波长: 890nm
    - 隔离电压: 15 kVDC
    - 电流传输比 (CTR):
    - Min: 12.5%
    - Max: 100%
    - 正向电流 (IF): 10 mA ~ 40 mA
    - 集电极-发射极电压 (VCE): 最大 30V
    - 最大功率耗散: 50 mW
    - 封装形式: 塑料外壳,尺寸为 0.50" x 0.55"
    OPI1264
    - 隔离电压: 15 kVDC
    - 电流传输比 (CTR):
    - Min: 12.5%
    - Max: 100%
    - 正向电流 (IF): 10 mA ~ 40 mA
    - 集电极-发射极电压 (VCE): 最大 30V
    - 最大功率耗散: 100 mW
    - 封装形式: 塑料外壳,尺寸同OPI110
    工作温度范围
    - 存储温度: -40°C 至 +100°C
    - 操作温度: -40°C 至 +85°C
    绝缘特性
    - 输入到输出绝缘电压: ±15 kVDC
    引脚配置
    | 引脚编号 | OPI110 | OPI1264 |
    |
    | 1 | LED | LED |
    | 2 | GND | GND |
    | 3 | NC | NC |
    | 4 | OUT | OUT |

    产品特点和优势


    OPI110和OPI1264系列光耦合隔离器具备以下几个显著特点和优势:
    - 高电气隔离能力: 达到15 kVDC的隔离电压,确保在高压环境中安全可靠。
    - 灵活的CTR选择: 提供多种CTR选项,适应不同应用场景的需求。
    - 低功耗: 优秀的能量效率,适合节能要求高的应用。
    - 认证资质: 获得UL认证,符合国际标准。
    - 低成本塑料外壳: 适用于成本敏感的应用场合。

    应用案例和使用建议


    应用案例
    1. 工业设备: 在工业自动化控制系统中,光耦合隔离器可用于实现信号的光电隔离,提高系统的稳定性和抗干扰能力。
    2. 医疗设备: 在医疗监测设备中,这些隔离器能有效地隔离危险的高电压,保障患者的安全。
    3. 办公设备: 在打印机和复印机等办公设备中,光耦合隔离器可减少电磁干扰,提升设备的可靠性。
    使用建议
    1. 环境适应性: 确保工作环境温度在-40°C至+85°C范围内,以保证正常工作。
    2. 接线注意: 正确连接输入输出引脚,避免短路。
    3. 负载匹配: 根据需要选择合适的CTR值,以确保电路的最佳性能。

    兼容性和支持


    - 定制化服务: 提供定制化的电气、线缆和连接器服务,满足特定需求。
    - 技术支持: 联系当地代表或OPTEK获取更多技术支持和帮助。

    常见问题与解决方案


    1. Q: 隔离电压为何设置为15 kVDC?
    - A: 这是为了应对在电气瞬变期间可能发生的高压冲击,确保设备的安全运行。
    2. Q: 如何正确焊接?
    - A: 推荐使用RMA助焊剂,焊接温度不超过260°C。
    3. Q: CTR值如何影响系统性能?
    - A: CTR值直接影响光耦合器的传输性能,较高的CTR值意味着更好的信号传输质量。

    总结和推荐


    综上所述,OPI110和OPI1264系列光耦合隔离器凭借其出色的电气隔离能力和广泛应用性,在工业、医疗和办公设备中表现优异。建议用户根据具体应用场景选择合适的型号,并遵循制造商提供的指导手册进行安装和使用。该系列产品不仅在性能上表现出色,而且具有良好的性价比,值得在各种高电压隔离和电气隔离应用中使用。

OPI1264A参数

参数
数据速率 -
通道数量 1
长*宽*高 6.48mm*5.84mm*13.97mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OPI1264A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPI1264A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 隔离器 TT ELECTRONICS OPI1264A OPI1264A数据手册

OPI1264A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.635
10+ ¥ 25.635
25+ ¥ 22.969
50+ ¥ 22.969
100+ ¥ 22.1487
500+ ¥ 22.1487
库存: 1444
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.63
直接购买
加入购物车
