OPB70DWZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 640nm Reflective 3.81mm Transistor 导线安装,底座安装 17.8mm*5.1mm*22.9mm
供应商型号: N-OPB70DWZ
供应商: 云汉优选
标准整包数: 1

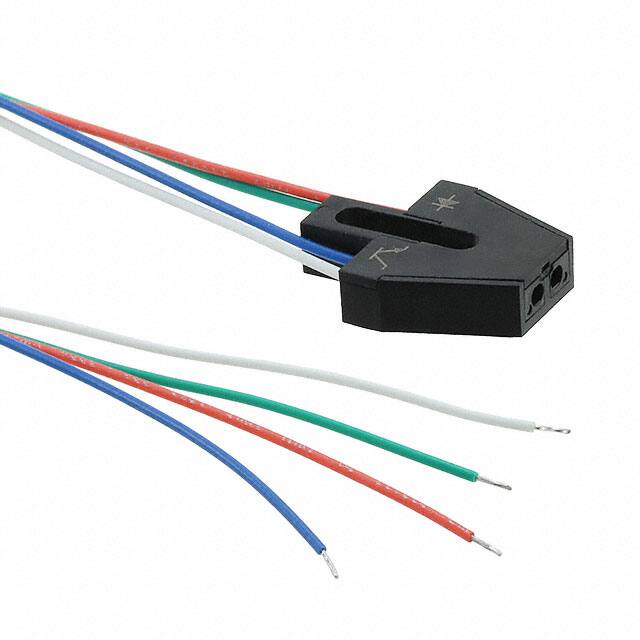

TT ELECTRONICS 光电传感器 OPB70DWZ

OPB70DWZ概述


    产品简介


    OPB703, OPB704 和 OPB705 系列 是由一个890纳米红外发光二极管(LED)和一个NPN硅光电晶体管组成的光耦合器,安装在一个黑色塑料外壳内,并通过印刷电路板(PCBoard)进行固定。OPB703WZ、OPB704WZ、OPB705WZ 和 OPB70BWZ 是设计用于远程安装的产品,配备UL认证的26 AWG电线,最小长度为24英寸(61.0厘米),去皮并镀锡。而 OPB70AWZ 则包含一个890纳米红外发光二极管和一个NPN硅光电达灵顿管,同样适用于远程安装。
    OPB70CWZ 至 OPB70FWZ 包含一个可见红色640纳米的发光二极管和一个NPN硅光电晶体管或Rbe光电晶体管,同样采用远程安装设计,配备UL认证的26 AWG电线。
    各种镜头选项可供选择:无镜头、蓝窗用于灰尘保护、光圈透镜以提高分辨率。例如,OPB704G 和 OPB704GWZ 提供了出色的脏环境防护能力。

    技术参数


    绝对最大额定值(TA=25°C 除非另有说明)
    - 存储温度范围:-40°C 至 +80°C
    - 引脚焊接温度:240°C(1/16 英寸距离外壳5秒)
    - 输入二极管正向直流电流:40 mA
    - 输入二极管反向直流电压:2 V
    - 输出光电检测器集电极-发射极电压:30 V(光电晶体管)、15 V(光电达灵顿)
    - 输出光电检测器发射极-集电极电压:5 V
    - 输出光电检测器集电极直流电流:25 mA
    - 输出光电检测器功耗:100 mW(2)
    电气特性(TA=25°C 除非另有说明)
    - 输入二极管正向电压:1.7 V(IF = 40 mA)
    - 输入二极管反向电流:100 μA(VR = 2 V)
    - 输出光电晶体管集电极-发射极击穿电压:30 V(光电晶体管)、15 V(光电达灵顿)
    - 输出光电晶体管发射极-集电极击穿电压:5 V
    - 输出光电晶体管暗电流:250 nA(光电晶体管)、100 nA(光电达灵顿)
    - 输出光电晶体管饱和电压:1.15 V(光电达灵顿)

    产品特点和优势


    OPB703, OPB704 和 OPB705 系列 光耦合器的独特之处在于其高性能光电转换能力和坚固的设计。它们可以在广泛的工作条件下稳定运行,并且在不同环境中表现出色,特别是OPB704G 和 OPB704GWZ 提供的优异脏环境防护能力,使其成为工业自动化和精密仪器应用的理想选择。
    OPB70AWZ 的光电达灵顿管设计,显著提高了输出电流能力,适合需要高灵敏度和快速响应的应用场合。OPB70CWZ 至 OPB70FWZ 系列则提供了红光波长的选项,增加了在特定光学传感器中的适用性。

    应用案例和使用建议


    这些光耦合器广泛应用于工业自动化、安全系统、医疗器械和其他需要精确光电信号转换的应用中。例如,在自动识别系统中,OPB703, OPB704 和 OPB705 系列 可用于检测反射物体的位置和距离。
    使用建议:
    1. 在选择合适的版本时,考虑应用环境的需求,如是否需要防尘保护或更高分辨率。
    2. 根据应用的具体要求选择合适的封装方式(PCB板载或远程安装)。
    3. 调整光电晶体管和发光二极管之间的距离,以达到最佳性能。根据测试数据,当距离为0.15英寸时,输出表现最优。

    兼容性和支持


    这些光耦合器具有广泛的兼容性,可以与其他标准电子元器件轻松集成。厂商提供详细的技术支持和客户服务中心,帮助解决用户在使用过程中可能遇到的问题。此外,可根据客户需求提供定制的电气、线缆和连接器配置。

    常见问题与解决方案


    1. 问题:在高湿度环境下工作时,设备性能下降。
    - 解决方案:确保设备在干净干燥的环境中安装,并考虑使用防尘防潮材料进行额外保护。
    2. 问题:安装过程中出现引脚弯曲。
    - 解决方案:仔细阅读安装指南,并使用正确的工具和技术进行安装。
    3. 问题:设备在高温环境下无法正常工作。
    - 解决方案:使用符合要求的热管理和散热解决方案,避免设备过热。

    总结和推荐


    综上所述,OPB703, OPB704 和 OPB705 系列 光耦合器凭借其高性能、广泛的应用范围和坚固的设计,非常适合于多种工业应用。特别是在需要高精度、可靠性和耐用性的场景下,这些产品展现出卓越的优势。因此,我们强烈推荐这些光耦合器给需要这些特性的工程师和设计师。

OPB70DWZ参数

参数
输出类型 Transistor
最小工作供电电压 -
响应时间 -
最大工作供电电压 -
颜色感应 -
波长 640nm
光源 -
感应方式 Reflective
感应距离 3.81mm
长*宽*高 17.8mm*5.1mm*22.9mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB70DWZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB70DWZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB70DWZ OPB70DWZ数据手册

OPB70DWZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 3.9008 ¥ 33.1568
70+ $ 3.7183 ¥ 31.6056
150+ $ 3.621 ¥ 30.7785
库存: 200
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 994.7
