OPB916BZ

产品分类: 其他传感器
厂牌: TT ELECTRONICS
产品描述: Photointerrupter Transmissive 5.08mm Photologic, Pull up 5-Pin Bag
供应商型号: N-OPB916BZ
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 其他传感器 OPB916BZ

OPB916BZ概述

    OPB916系列光电槽型开关技术手册

    产品简介

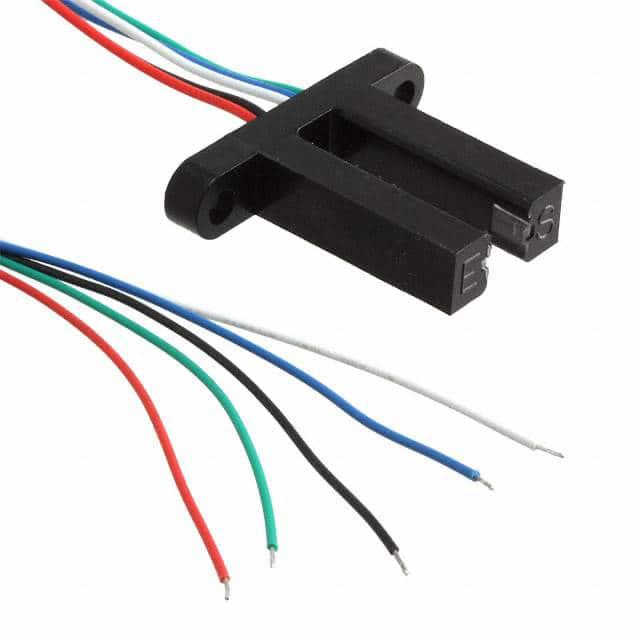

    OPB916系列光电槽型开关是由TT Electronics公司生产的光电一体化集成芯片开关。每个开关包含一个红外发光二极管(LED)和一个光电槽型传感器,安装在一个不透明的外壳内,并具有透明窗口以防止灰尘进入。这些开关适用于需要高灵活性和稳定性能的应用场合。主要应用于机械开关替代、转速指示(测速计)、机械限位指示和边缘检测等领域。

    技术参数


    以下是OPB916系列光电槽型开关的技术参数:
    - 存储和操作温度范围:-40°C 至 +80°C
    - 输入逆向直流电压:2V
    - 输入二极管功率耗散:75mW
    - 正向直流电流:50mA
    - 输出电压:VCC 不超过 18V,输出引脚电压 30V
    - 输出功率耗散:90mW
    - 正向电压(VF):典型值 1.3V 至 1.8V(IF=20mA)
    - 反向电流(IR):最大值 100μA(VR=2V,TA=25°C)
    - 正向电流阈值:5mA 至 10mA(VCC=5V 或 4.5V)

    产品特点和优势


    - 低功耗:适用于电池供电的设备,降低能源消耗。
    - 数据传输速率高达250kBaud:适合高速数据传输。
    - 多种逻辑状态和电气输出选择:提供灵活的选择以适应不同应用场景。
    - 可选的10kΩ上拉电阻或开路集电极输出:适应不同的电路需求。
    - 与TTL/LSTTL兼容:可驱动多达10个TTL负载。

    应用案例和使用建议


    应用案例:
    - 机械开关替代:例如工业机器人中的开关转换。
    - 转速指示:适用于汽车仪表盘的速度指示器。
    - 机械限位指示:用于机械加工设备的位置检测。
    - 边缘检测:可用于包装设备中的物体检测。
    使用建议:
    - 合理布线:为避免信号干扰,应确保导线长度适中且无缠绕。
    - 散热管理:在高功率应用中,应注意适当的散热措施以避免过热。

    兼容性和支持


    OPB916系列光电槽型开关与常见的TTL和LSTTL设备兼容。如果需要定制电气、线缆或其他特殊要求,可以联系当地代表或OPTEK获取更多信息。制造商提供技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:如何确保正确的逻辑状态输出?
    - 解决方法:确认输入信号符合设备要求,并检查电源电压是否正确。
    - 问题2:如何处理高温环境下的设备性能?
    - 解决方法:根据手册中提到的温度范围进行使用,必要时增加散热措施。
    - 问题3:如何延长设备使用寿命?
    - 解决方法:保持合适的电源电压,避免长时间过载使用,定期维护检查。

    总结和推荐


    总体而言,OPB916系列光电槽型开关具有低功耗、高灵活性和广泛的适用性,特别适合需要高稳定性的应用场景。其多种电气输出选项使其在不同应用场景下都表现出色。综上所述,我们强烈推荐使用OPB916系列光电槽型开关。

OPB916BZ参数

参数
长*宽*高 24.38mm*6.35mm*19.3mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB916BZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB916BZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 其他传感器 TT ELECTRONICS OPB916BZ OPB916BZ数据手册

OPB916BZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
