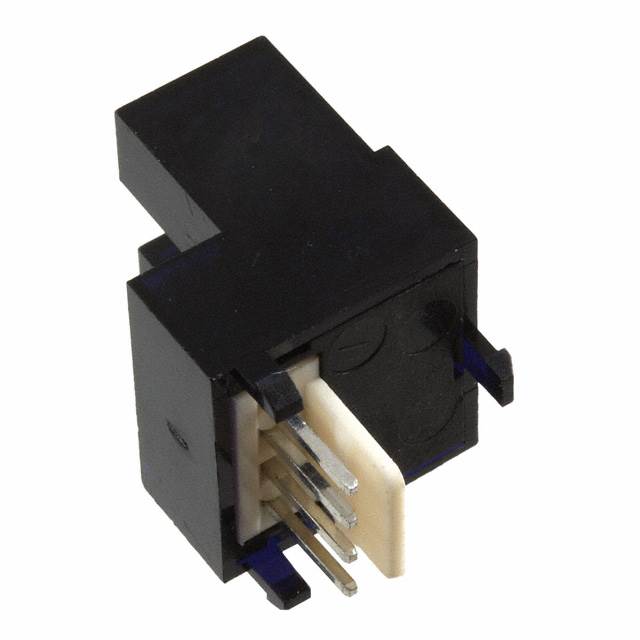

OPB950Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 5.1mm 4.75V 5.25V PCB安装,卡入式安装,按扣安装 14.48mm*14.1mm*15.62mm
供应商型号: N-OPB950Z
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB950Z

OPB950Z概述

    # Photologic® Dual Channel Encoder:OPB950Z 和 OPB951

    产品简介


    Photologic® Dual Channel Encoder 系列包括OPB950Z 和 OPB951两种型号,它们是高精度线性和旋转编码器的重要组成部分。该系列传感器由红外发光二极管(LED)和集成电路组成,包含两个独立的光敏二极管、线性放大器、施密特触发器和输出晶体管。其中,OPB950具有双开漏输出,可与TTL/LSTTL兼容并驱动多达8个TTL负载;而OPB951则将LED阳极引出,适用于定制功率应用。该系列产品广泛应用于机械开关替换、速度方向指示、限位指示、旋转变换器以及边缘感应等领域,尤其适用于滑动门汽车和升降门的应用。

    技术参数


    绝对最大额定值
    - 存储和操作温度范围:-40°C 至 +85°C
    - 输入二极管
    - 正向直流电流:50mA
    - 反向直流电压:2.0V
    - 功耗(1):100mW
    - 输出
    - 激励电压,VCC:OPB950Z / OPB951 为 5.5V / 16V
    - 输出电压:16V
    - 功耗(2):200mW
    - 下拉输出电流:40mA
    电气特性
    - 输入 LED:OPB951(参见 op240 获取更多信息)
    - VF:正向电压 - - 1.80V (IF = 20mA)
    - IR:反向电流 - - 100μA (VR = 2.0V)
    - λP:峰值发射波长 - 890nm (IF = 10mA)
    - 输出
    - VCC:工作供电电压(4) 4.5V - 16V
    - EET(+)/EET(-):迟滞比 1.1 - 2.0
    - 匹配通道:通道匹配 0.67 - 1.5
    - ICCL:两输出低时供电电流(LED 开启,无目标) - 8.5 - 12mA
    - ICCH:两输出高时供电电流(LED 关闭) - 3.5 - 6mA
    - ICCM:混合输出状态供电电流(一个高,一个低) - 6mA
    - Ioh:高电平输出电流 - 1 - 30μA
    - VOL:低电平输出电压 - 0.21 - 0.4V
    - TPHL / TPLH:传播延迟 - - 2 - 10μs
    - tr / tf:上升时间 / 下降时间 - 20 - 15ns

    产品特点和优势


    Photologic® Dual Channel Encoder 的独特功能包括:
    - 双通道输出,用于四象限输出。
    - 开漏反相输出。
    - 0.010 英寸(0.254mm)传感器孔径,实现高分辨率。
    - 插拔式安装。
    - 支持电压范围广:OPB950 为 5±0.5V,OPB951 为 4.75 到 16V。
    这些特性使它在机械开关替换、速度方向指示及自动化控制系统中具有显著的优势,特别是在需要高精度和稳定性的应用场合。

    应用案例和使用建议


    Photologic® Dual Channel Encoder 可应用于各种传感器应用场景,例如:
    - 机械开关替换:可用于取代传统的机械开关,提高系统的可靠性和稳定性。
    - 速度方向指示:适用于速度监控系统,例如在工厂自动化的运输带上使用。
    - 限位指示:在自动化设备中用于检测限位位置。
    - 旋转变换器:用于编码器中检测旋转角度变化。
    - 滑动门汽车和升降门:适合在这些应用场景中进行位置和速度控制。
    使用建议:
    - 在安装时,请确保环境温度和湿度条件符合产品要求,以保证最佳性能。
    - 使用合适的电源,以确保电压范围符合产品规范。
    - 定期检查连接器和电缆,确保没有损坏或松动,防止信号传输问题。

    兼容性和支持


    Photologic® Dual Channel Encoder 与标准接口兼容,可方便地与其他电子元件集成。此外,制造商提供了全面的技术支持,包括详细的使用手册和在线资源。如果有任何特殊需求,可以联系当地的销售代表或访问官方网站获得更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 不亮 | 检查电源连接是否正确,确认电源电压符合产品规范。 |
    | 输出不稳定 | 确认接地良好,重新检查连接线和插头是否有松动或损坏。 |
    | 信号延迟增加 | 检查环境温度和湿度是否在产品规定的范围内,必要时采取降温措施。 |

    总结和推荐


    Photologic® Dual Channel Encoder 系列以其高分辨率、稳定的性能和广泛的适用范围,在多个行业中表现出色。其独特的双通道输出和广泛的供电电压范围使其成为需要高精度位置和速度控制的理想选择。总的来说,该产品非常值得推荐给那些寻求高性能传感器解决方案的工程师和设计师。

OPB950Z参数

参数
感应距离 5.1mm
响应时间 -
感应方式 Through-Beam
输出类型 -
颜色感应 -
最小工作供电电压 4.75V
波长 890nm
光源 -
最大工作供电电压 5.25V
长*宽*高 14.48mm*14.1mm*15.62mm
安装方式 PCB安装,卡入式安装,按扣安装
零件状态 在售
包装方式 散装

OPB950Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB950Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB950Z OPB950Z数据手册

OPB950Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
