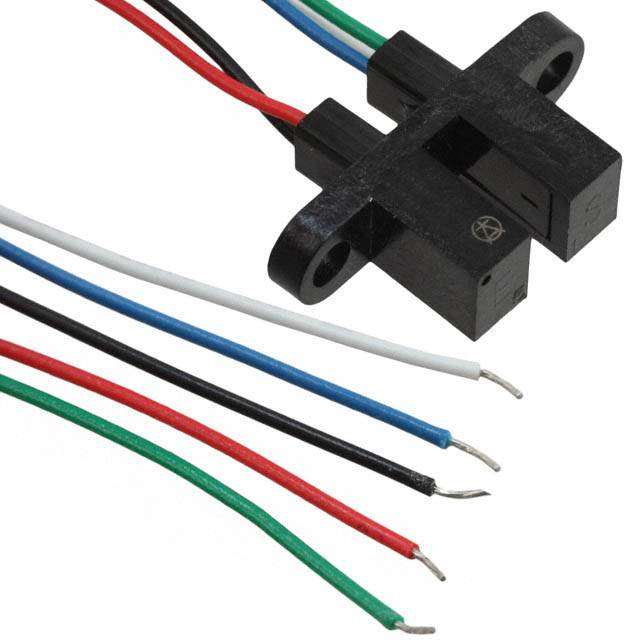

OPB991T11Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns Buffer,Open Collector 4.5V 16V 导线安装,底座安装 24.64mm*6.35mm*15.63mm
供应商型号: 828-OPB991T11Z
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB991T11Z

OPB991T11Z概述

    # OPB960/970/980/990 系列非接触式光电槽位开关

    产品简介


    OPB960/970/980/990 系列光电槽位开关是非接触式的传感器,能够为设计工程师提供灵活的应用需求。这些开关以标准外壳为基础,配备一个 0.125 英寸(3.18 毫米)宽的槽口。用户可以自定义输出逻辑状态、输出驱动电路、光束宽度、光束表面和安装位置。此外,该系列还提供了导线或印刷电路板(PCB)引脚的选择,以满足不同的电气接口要求。开关的主体采用不透明塑料制成,以最小化对外部可见光和近红外光源的敏感度。不同的光束宽度提供了不同分辨率的运动感应能力,而遮盖式光束则提供了灰尘防护,开放式光束则能有效防止外部光源的影响。

    技术参数


    - 输出逻辑选择:缓冲器、反相器,带推挽或开漏驱动电路
    - 供电电压范围:4.5V 至 16V
    - 工作温度范围:存储温度 -40°C 至 +85°C,操作温度 -40°C 至 +70°C
    - 电流和电压参数:
    - 输入二极管正向电流:40 mA(TA = 25°C)
    - 输入二极管正向电压:1.70 V(IF = 20 mA, TA = 25°C)
    - 输出高电平电压(VCC = 4.5V 至 16V):VCC - 2.1V(IOH = 800µA)
    - 输出低电平电压:0.4 V(VCC = 4.5V, IOL = 12.8mA)
    - 光束宽度选择:
    - 055:0.050 英寸(1.27 毫米)
    - 051:0.050 英寸(1.27 毫米)和 0.010 英寸(0.25 毫米)
    - 011:0.010 英寸(0.25 毫米)

    产品特点和优势


    OPB960/970/980/990 系列具备以下独特功能和优势:
    - 定制化选择:用户可以自由选择输出逻辑状态、输出驱动电路、光束宽度、光束表面和安装位置,大大提高了灵活性。
    - 防护性能:不透明的塑料外壳可以减少对外部光源的敏感性,同时不同的光束选择提供了不同的防护级别。
    - 宽广的工作电压范围:可以适应各种供电条件,便于集成到不同的电气系统中。
    - 高效的设计:内置的推挽或开漏驱动电路简化了电气接口的设计,降低了外部接口的需求。

    应用案例和使用建议


    该系列产品广泛应用于多种场景,例如:
    - 旋转编码器:用于速度和方向指示。
    - 机械开关替换:用于机械限位指示。
    - 打印机:用于顶膜、行程结束和归位位置检测。
    - 汽车滑动门:用于自动识别位置。
    使用建议:
    1. 安装位置:根据需要选择遮盖式或开放式的光束,确保设备在复杂环境中仍能正常工作。
    2. 接线方式:可以根据具体应用选择导线或 PCB 引脚,以方便设备的连接。
    3. 电源管理:注意工作电压范围,避免超出规定的电压值以保护设备。

    兼容性和支持


    OPB960/970/980/990 系列与大多数主流的电气系统兼容,易于集成。如果您需要更专业的定制服务或技术支持,可以联系您当地的代表或直接联系 OPTEK 获取帮助。

    常见问题与解决方案


    问题一:设备在不同光照条件下工作不稳定。
    - 解决方案:选择不透明的塑料外壳以减少外部光源的干扰;确保遮盖式光束的使用以提高防护性。
    问题二:输出信号不稳定。
    - 解决方案:检查供电电压是否在规定范围内,同时检查输出电路是否正确连接。

    总结和推荐


    综上所述,OPB960/970/980/990 系列光电槽位开关具有高度的灵活性和广泛的适用性。该系列设备不仅可以满足不同应用的具体需求,而且还能提供稳定的性能和可靠的支持。我们强烈推荐此系列光电槽位开关用于各种复杂的电气系统中。

OPB991T11Z参数

参数
感应距离 3.18mm
光源 -
最大工作供电电压 16V
响应时间 70ns
颜色感应 -
输出类型 Buffer,Open Collector
最小工作供电电压 4.5V
感应方式 Through-Beam
波长 890nm
长*宽*高 24.64mm*6.35mm*15.63mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB991T11Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB991T11Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB991T11Z OPB991T11Z数据手册

OPB991T11Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.429 ¥ 62.7751
100+ $ 6.5988 ¥ 55.7599
库存: 356
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 62.77
