OPB620

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 4.83mm Phototransistor PCB安装,通孔安装
供应商型号: 10B-491330-4
供应商: 国内现货
标准整包数: 1

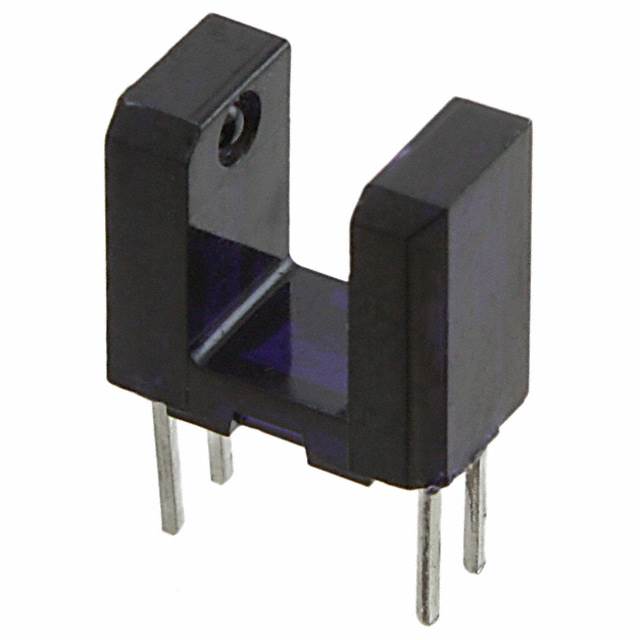

TT ELECTRONICS 光电传感器 OPB620

OPB620概述

    #

    产品简介


    OPB610, OPB611, OPB620, OPB621 系列光槽开关是由红外发光二极管和光电二极管或光电晶体管组成的一种非接触式传感器。这些电子元器件广泛应用于非接触式反射物体检测、装配线自动化、机器自动化、机器安全以及行程终点检测等领域。它们具有高对比度和对背景光线的免疫力,使得它们在各种复杂环境下都能表现出色。

    技术参数


    以下是各系列光槽开关的技术规格:
    - 存储和操作温度范围:-40°C 至 +100°C
    - 红外发光二极管
    - 正向直流电流:50 mA
    - 脉冲正向电流(1 μs脉宽,300 pps):3 A
    - 反向直流电压:3 V
    - 功率耗散:100 mW
    - 输出光电二极管(仅OPB621)
    - 反向击穿电压:60 V
    - 功率耗散:100 mW
    - 输出光电晶体管(仅OPB610, OPB620)
    - 集电极-发射极电压:24 V
    - 发射极反向电流:10 mA
    - 集电极直流电流:30 mA
    - 功率耗散:200 mW

    产品特点和优势


    OPB610和OPB620型号采用NPN硅光电晶体管,具备增强的低电流滚降以提高对比度和抗背景光照能力。而OPB611和OPB621则采用PIN光电二极管,这种材料可屏蔽可见光但允许红外光通过。它们还拥有快速响应时间和低tr/tf值,非常适合高速应用。
    主要特点:
    - 非接触式切换:无需物理接触即可实现信号传输。
    - 印刷电路板安装:便于集成到现有系统中。
    - 高信噪比:提高信号可靠性。
    - PIN光电二极管:用于高速应用(OPB611, OPB621)。

    应用案例和使用建议


    使用场景
    - 非接触式反射物体检测:例如自动门控制系统中的感应。
    - 装配线自动化:在自动化生产线中进行物料检测和计数。
    - 机器自动化:可用于制造过程中的位置监控和安全控制。
    - 行程终点检测:例如机器人手臂的限位开关。
    使用建议
    为了确保最佳性能,建议在设计过程中考虑以下几点:
    - 避免高湿度环境:以减少信号干扰。
    - 保持清洁:定期清洁光槽开关,以防止灰尘和污垢影响传感器灵敏度。
    - 正确安装:根据制造商的指导书准确安装传感器,以确保正确的信号输出。

    兼容性和支持


    这些光槽开关具有良好的兼容性,可以与其他标准电子元器件一起使用。公司提供了定制的电线和电缆以及连接器服务。如有需求,请联系当地代表或直接联系OPTEK获取更多信息。

    常见问题与解决方案


    问题及解决方案
    1. 问题:传感器不工作
    - 解决方案:检查电源连接,确认没有断路或短路。
    2. 问题:信号不稳定
    - 解决方案:尝试清洁传感器并重新校准。
    3. 问题:无法正常工作
    - 解决方案:参阅产品手册进行更详细的故障排查。

    总结和推荐


    总体而言,OPB610、OPB611、OPB620 和 OPB621 系列光槽开关在许多应用场景中表现出卓越的性能和稳定性。它们独特的非接触式设计和高灵敏度使其成为工业自动化、安全控制和机器视觉应用的理想选择。我们强烈推荐这些光槽开关给需要高性能、高可靠性的工程技术人员。

OPB620参数

参数
波长 890nm
感应距离 4.83mm
颜色感应 -
输出类型 Phototransistor
响应时间 -
最大工作供电电压 -
最小工作供电电压 -
光源 -
感应方式 Through-Beam
10.16mm(Max)
5.59mm(Max)
9.52mm(Max)
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 管装

OPB620厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB620数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB620 OPB620数据手册

OPB620封装设计

查看详情并下载
Symbol
Footprint
3D Model
