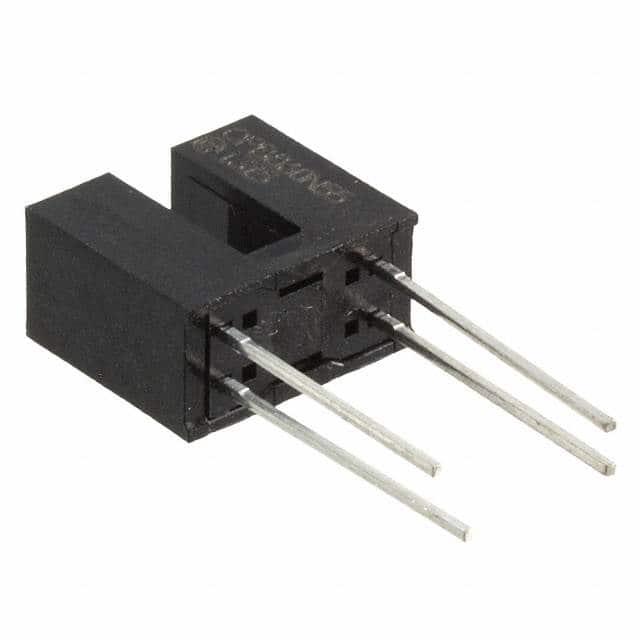

OPB860N55

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm Phototransistor 导线安装,底座安装 12.32mm*6.35mm*10.8mm
供应商型号: N-OPB860N55
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB860N55

OPB860N55概述

    电子元器件产品技术手册:光学槽型传感器



    1. 产品简介



    本系列的光学槽型传感器为标准产品线提供高度定制化的灵活性。通过标准外壳(宽度为0.125英寸或3.18毫米)的槽口,用户可以选择输出逻辑状态、输出驱动电路、光圈宽度、光圈表面及安装位置。此外,还可以选择线缆或PCB引脚进行电气接口。

    这些传感器具有以下产品型号:OPB355、OPB360、OPB370、OPB380、OPB390、OPB859、OPB860、OPB870、OPB880、OPB890。产品材质有不透明塑料或红外透射材料可选。外壳设计提供了对灰尘的保护或对外部光源的最大防护。

    应用领域:
    - 非接触式物体感应
    - 装配线自动化
    - 设备安全
    - 机器安全


    2. 技术参数



    以下是提取自技术手册的技术规格、性能参数、电气特性和工作环境的信息:

    - 存储温度:-40°C至+100°C(部分型号为-40°C至+85°C)
    - 工作温度:-40°C至+85°C
    - 最大焊接温度:260°C
    - 输入LED:
    - 正向直流电流:50mA
    - 峰值正向电流:1A
    - 反向直流电压:2V
    - 功耗:75mW
    - 输出光电晶体管/二极管:
    - 阴极-阳极反向电压:-OPB355 60V
    - 发射极-集电极电压:5V
    - 集电极直流电流:30mA
    - 功耗:100mW


    3. 产品特点和优势



    该系列光学槽型传感器的独特功能包括:

    - 灵活的定制选项:用户可以根据需求指定输出逻辑状态、输出驱动电路、光圈宽度、光圈表面及安装位置。
    - 多种材质选择:提供不透明塑料或红外透射材料,适用于不同应用场景。
    - 电气接口灵活性:可以使用线缆或PCB引脚进行电气接口。
    - 宽电气输出电流范围:适应不同的电力需求。


    4. 应用案例和使用建议



    在实际应用中,这些传感器被广泛应用于非接触式物体感应、装配线自动化等领域。例如,在工厂生产线上,这些传感器可以用于检测物体的位置,确保生产线正常运行。对于需要精确控制的应用场景,用户应考虑选用具有高分辨率光圈的传感器型号。

    使用建议:
    - 在安装过程中,确保传感器不受外力挤压,以避免损坏。
    - 定期清洁传感器,防止灰尘积累影响性能。建议使用甲醇或异丙醇进行清洁。


    5. 兼容性和支持



    这些传感器支持多种电气接口方式(线缆或PCB引脚),方便与其他电子设备连接。TT Electronics公司提供全面的技术支持和维护服务,用户可以通过联系当地代表或直接联系OPTEK获取更多信息。


    6. 常见问题与解决方案



    - Q1: 传感器在高温环境下无法正常工作。
    - A1: 检查传感器的工作温度范围,如果超出范围则需采取降温措施或更换更适合高温环境的型号。

    - Q2: 清洁时传感器损坏。
    - A2: 使用推荐的清洁剂(甲醇或异丙醇),按照推荐方法进行清洁,不要浸泡。


    7. 总结和推荐



    优点总结:
    - 灵活的定制选项
    - 高精度和可靠性
    - 适合多种应用场景

    推荐:
    总体而言,这些光学槽型传感器是高性能、多用途的电子元器件,适合在工业自动化、安全监测等领域广泛应用。建议用户根据具体需求选择合适的型号和配置。

OPB860N55参数

参数
波长 880nm
感应方式 Through-Beam
响应时间 -
感应距离 3.18mm
最小工作供电电压 -
输出类型 Phototransistor
光源 -
颜色感应 -
最大工作供电电压 -
长*宽*高 12.32mm*6.35mm*10.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB860N55厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB860N55数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB860N55 OPB860N55数据手册

OPB860N55封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.908 ¥ 16.218
库存: 100
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 973.08
