OPB943W51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 880nm Through-Beam 3.18mm 70ns 4.75V 5.25V 导线安装,底座安装 23.75mm*12.95mm*10.54mm
供应商型号: 1497945
供应商: 海外现货
标准整包数: 1

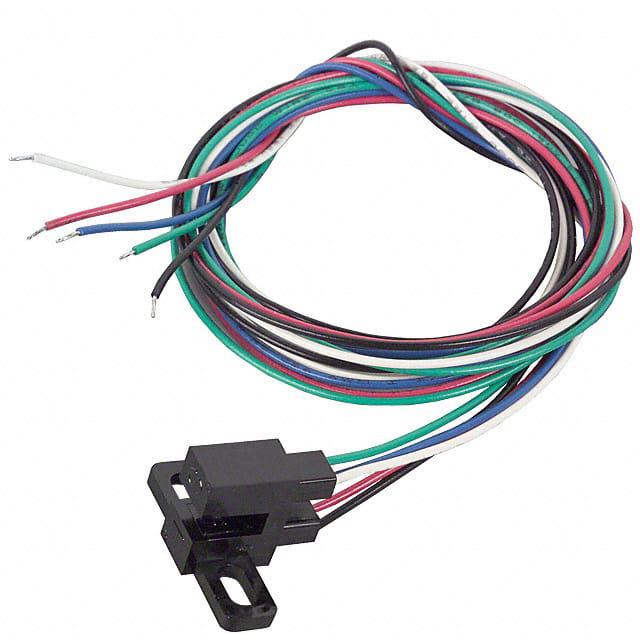

TT ELECTRONICS 光电传感器 OPB943W51Z

OPB943W51Z概述

    Photologic® Slotted Optical Switch (OPB930 and OPB940 Series)

    产品简介


    Photologic® Slotted Optical Switch(光逻辑狭缝光学开关)是一款设计灵活的光电集成电路开关,适用于多种应用需求。这种开关提供标准外壳、可选输出配置、壳体材料以及引脚或导线安装方式,非常适合用于替换机械开关、速度指示(转速计)、机械限位指示和边缘检测等应用。该系列产品包含OPB930和OPB940两个型号,分别以L系列和W系列提供。

    技术参数


    - 封装尺寸:标准狭缝宽度为0.125英寸(3.18毫米)。
    - 电气输入:最大输入反向电压为2伏,最大输入正向电流为40毫安。
    - 电气输出:总机电功率耗散可达300毫瓦,输出端开路时最大输出电压可达35伏。
    - 输出类型:提供托普级和开漏极两种输出配置。
    - 电气特性:数据速率高达250千波特。
    - 工作温度范围:工作温度为-40°C至+70°C,存储温度为-40°C至+85°C。
    - 工作电压:电源电压范围为4.75V至5.25V。
    - 引脚间距:PC板侧装型号的引脚间距为0.320英寸(8.128毫米)。

    产品特点和优势


    - 灵活配置:用户可以选择狭缝大小、输出配置、壳体材料和引脚/导线安装方式,实现高度定制化。
    - 抗干扰性:采用不透明注射成型塑料,减少了对可见光和近红外环境辐射的敏感度。
    - 内置滞回放大器:提供了更高的稳定性。
    - 多种输出选项:可供选择的输出类型包括托普级和开漏极,每种都可以提供缓冲或反相输出极性。
    - 适应性强:提供L和W系列,满足不同应用场景需求。

    应用案例和使用建议


    - 机械开关替代品:例如在汽车仪表盘中的机械开关可以被此产品替代。
    - 速度指示:在发动机速度测量中作为转速计。
    - 机械限位指示:用于监控机械设备的极限位置。
    - 边缘检测:用于自动化装配线上的物体检测。
    使用建议:
    - 在高湿度环境中使用时,建议选用带有防水特性的型号。
    - 当需要检测微小位移时,建议使用更细的狭缝尺寸。

    兼容性和支持


    - 产品与标准电路板和电线具有良好的兼容性,方便集成。
    - 提供的技术支持包括安装指南、使用说明和定制服务,可以通过当地的代表处或OPTEK公司获取更多信息。

    常见问题与解决方案


    - 问题1:产品在高温环境下工作不稳定
    - 解决方案:检查供电电压是否在允许范围内,并确保散热良好。

    - 问题2:信号输出不准确
    - 解决方案:检查输入LED的电流是否合适,确保没有外界光干扰。

    总结和推荐


    Photologic® Slotted Optical Switch以其高度灵活的设计、优良的性能和广泛的应用范围成为市场上极具竞争力的产品。其独特的功能如多样的输出选项和稳定的性能使其在众多应用场景中表现出色。我们强烈推荐这一产品给需要高性能光电开关的应用领域,特别是对于那些需要定制化解决方案的用户。

OPB943W51Z参数

参数
输出类型 -
波长 880nm
最大工作供电电压 5.25V
感应方式 Through-Beam
颜色感应 -
光源 -
感应距离 3.18mm
响应时间 70ns
最小工作供电电压 4.75V
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB943W51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB943W51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB943W51Z OPB943W51Z数据手册

OPB943W51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
