OPB701ALZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 5.08mm Photodarlington 1.7V 导线安装,底座安装 15.24mm*2.54mm*25.4mm
供应商型号: 1497903
供应商: 海外现货
标准整包数: 1

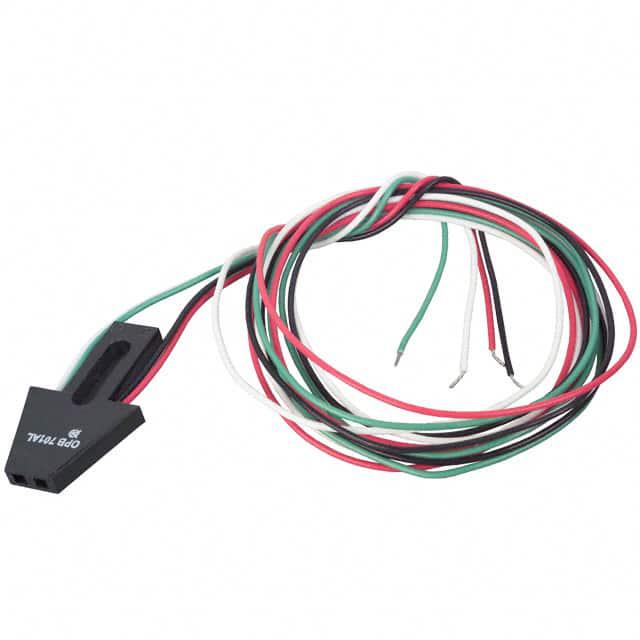

TT ELECTRONICS 光电传感器 OPB701ALZ

OPB701ALZ概述


    产品简介


    OPB700 和 OPB700ALZ 传感器是由一个红外发光二极管和一个NPN硅光敏晶体管组成的非接触式反射型物体传感器,它们被并排放置在同一个黑色塑料外壳内。OPB701 和 OPB701ALZ 传感器则是由一个红外发光二极管和一个NPN硅光电达林顿管组成,同样也安装在同一塑料壳体内的光学轴上。这些传感器广泛应用于生产线自动化、机器安全、终端行程传感器和门传感器等领域,低矮的外形设计使其易于堆叠,且成本低廉。

    技术参数


    - 基本参数
    - 峰值波长:890 nm(红外)
    - 输出方式:选择光敏晶体管或光电达林顿管输出
    - 引线长度:4英寸(101毫米)或18英寸(457毫米),直径为26AWG,带特氟龙绝缘层
    - 电气特性
    - 输入二极管
    - 持续正向电流:100 mA
    - 反向电压:2 V
    - 功耗(25°C以下):80 mW
    - 输出光敏晶体管
    - 集电极-发射极电压(OPB700Z/ALZ):24 V
    - 集电极-发射极电压(OPB701Z/ALZ):15 V
    - 发射极-集电极电压:5 V
    - 功耗(25°C以下):50 mW
    - 存储温度范围:-40°C 到 +125°C
    - 工作温度范围:-40°C 到 +100°C
    - 引线焊接温度:260°C

    产品特点和优势


    - 多种应用:适用于各种自动化和安全相关的工业应用,如生产线自动化、机器安全、终端行程传感器等。
    - 定制化选择:提供不同的输出方式(光敏晶体管或光电达林顿管)、不同长度的引线以及不同的塑料外壳,以满足不同需求。
    - 低成本设计:采用低价格的塑料外壳设计,减少了制造成本。
    - 高可靠性:耐受较宽的温度范围,适合在恶劣环境中使用。

    应用案例和使用建议


    应用案例:在组装线上用于检测部件的位置和数量;在门传感器中用于检测门的开关状态。
    使用建议:选择合适的输出类型(光敏晶体管或光电达林顿管)以匹配不同的应用需求;根据具体的应用场景选择合适的引线长度。

    兼容性和支持


    这些传感器可以方便地与其他标准的电子元件或设备集成。若需要定制化的电气连接、线缆或连接器,可以通过联系本地代表或OPTEK获取更多详细信息。

    常见问题与解决方案


    1. 问:如何选择合适的传感器?
    - 答:根据您的应用需求(例如是否需要高增益输出、需要多长的引线等)来决定选用光敏晶体管还是光电达林顿管版本。
    2. 问:工作温度范围是多少?
    - 答:工作温度范围是-40°C 到 +100°C,如果需要更宽的工作温度范围,请考虑使用散热措施或选择其它特殊用途的型号。

    总结和推荐


    OPB700/701系列传感器在多种工业自动化和安全应用场景中表现出色。其低成本、灵活配置和宽广的工作温度范围使得它们成为许多行业客户的理想选择。推荐在对成本敏感且需要高度可靠性的场合使用。
    这些传感器的设计和构造使其在非接触式物体检测、生产线控制和机器安全等应用中发挥重要作用,非常适合于寻求高性能、高可靠性的工业级解决方案的企业和个人。

OPB701ALZ参数

参数
感应方式 Reflective
颜色感应 -
感应距离 5.08mm
响应时间 -
波长 890nm
最小工作供电电压 -
光源 -
最大工作供电电压 1.7V
输出类型 Photodarlington
长*宽*高 15.24mm*2.54mm*25.4mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装,袋装

OPB701ALZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB701ALZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB701ALZ OPB701ALZ数据手册

OPB701ALZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
