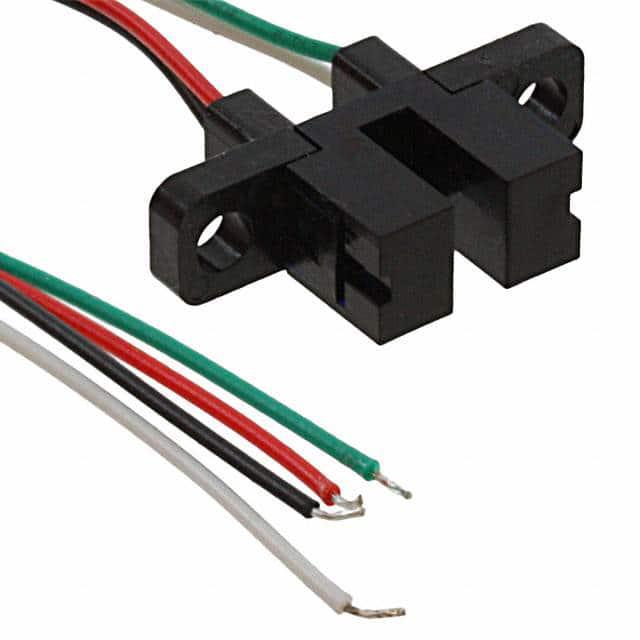

OPB829CZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm Phototransistor 导线安装,底座安装 24.64mm*6.35mm*10.03mm
供应商型号: 1497927
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB829CZ

OPB829CZ概述

    # Slotted Optical Switch: OPB827, OPB828, OPB829Z 系列技术手册

    产品简介


    产品类型
    OPB827、OPB828 和 OPB829Z 系列是红外光电开关(Slotted Optical Switch),设计用于非接触式物体检测。
    主要功能
    这些光电开关集成了红外发光二极管(LED)和NPN硅光敏晶体管,通过槽口检测到不透明物体时会触发光敏晶体管的切换。
    应用领域
    - 非接触式物体检测
    - 装配线自动化
    - 机器自动化
    - 设备安全
    - 机械安全

    技术参数


    电气规格
    - 存储和操作温度:
    - OPB827、OPB828:-40°C 至 +85°C
    - OPB829Z:-40°C 至 +80°C
    - 输入二极管:
    - 正向直流电流:50mA
    - 峰值正向电流(1μs 脉冲宽度,300pps):3A
    - 反向直流电压:2V
    - 功率耗散:100mW
    - 输出光敏晶体管:
    - 集电极-发射极电压:30V
    - 发射极-集电极电压:5V
    - 集电极直流电流:30mA
    - 功率耗散:100mW
    尺寸
    - 槽宽:0.125 英寸(3.18mm)
    - 槽深:0.315 英寸(8.00mm)
    引脚间距
    - OPB827:0.305 英寸(7.75mm)
    - OPB828:0.220 英寸(5.59mm)
    - OPB829Z:24 英寸(61cm)26 AWG 导线

    产品特点和优势


    特点
    - 高精度检测,不依赖于接触
    - 不锈钢外壳,适合恶劣环境
    - 宽槽宽设计,适用多种应用场景
    优势
    - 高性价比:塑料外壳经济实惠,适合大规模生产
    - 易于安装和使用
    - 长寿命:设计使用寿命长,减少维护成本

    应用案例和使用建议


    应用场景
    - 工业自动化生产线,如传送带上的物品检测
    - 包装机上的物体检测
    - 机器人手臂的操作检测
    使用建议
    - 在安装时应避免物理应力,特别是在焊接过程中。
    - 确保被检测物体足够大且不透明,以保证最佳检测效果。
    - 根据具体的应用场景选择合适的槽宽和导线长度。

    兼容性和支持


    兼容性
    - OPB827、OPB828 和 OPB829Z 系列可以方便地与其他电子设备和电路集成。
    - 同系列的产品具有相同的接口标准,便于替换和升级。
    支持
    - TT Electronics 提供全面的技术支持和维护服务,确保客户能够充分利用这些产品。
    - 产品手册和相关文档可以在官方网站上下载,包括详细的技术参数和安装指南。

    常见问题与解决方案


    问题1:检测不准确
    解决方案:检查被检测物体是否足够大且不透明,确认安装位置无遮挡物。
    问题2:焊接过程损坏
    解决方案:在焊接时避免高温和长时间加热,使用 RMA 流焊剂,延长焊接时间不超过 10 秒。
    问题3:电气连接不稳定
    解决方案:确保引脚和电线连接牢固,尽量减少外部干扰和震动。

    总结和推荐


    综合评估
    - OPB827、OPB828 和 OPB829Z 系列光电开关提供了可靠的非接触式物体检测功能。
    - 在工业自动化和机械设备安全领域具有广泛应用前景。
    - 其高性价比和易于安装的特点使其成为众多应用的理想选择。
    推荐使用
    基于上述分析,强烈推荐使用 OPB827、OPB828 和 OPB829Z 系列光电开关,特别是在需要高精度、低成本、可靠检测的应用场合。

OPB829CZ参数

参数
输出类型 Phototransistor
光源 -
波长 890nm
最小工作供电电压 -
响应时间 -
感应方式 Through-Beam
颜色感应 -
最大工作供电电压 -
感应距离 3.18mm
长*宽*高 24.64mm*6.35mm*10.03mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB829CZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB829CZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB829CZ OPB829CZ数据手册

OPB829CZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.4459
10+ ¥ 37.8681
25+ ¥ 35.3435
50+ ¥ 34.7124
100+ ¥ 34.0813
500+ ¥ 34.0813
库存: 539
