OPB480L11Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 50ns Buffer,Pull Up 4.5V 16V 导线安装,底座安装,通孔安装 18.72mm*6.6mm*11.05mm
供应商型号: N-OPB480L11Z
供应商: 云汉优选
标准整包数: 1

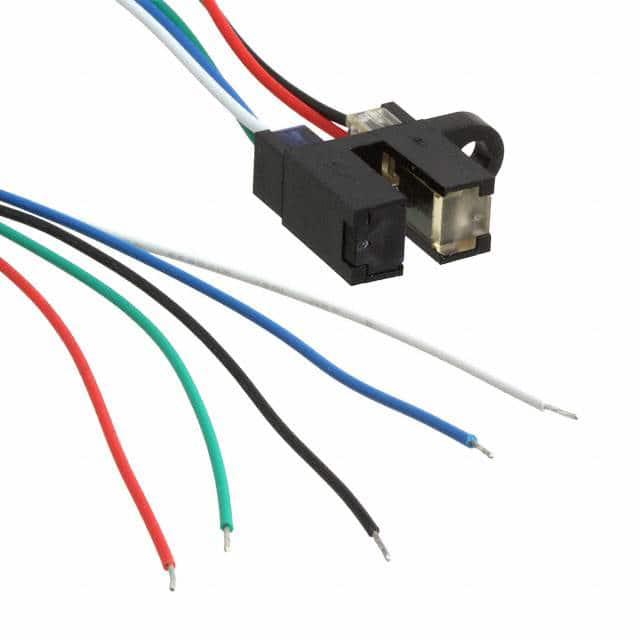

TT ELECTRONICS 光电传感器 OPB480L11Z

OPB480L11Z概述

    OPB460, OPB470, OPB480 和 OPB490 系列光逻辑开关产品介绍

    产品简介


    OPB460, OPB470, OPB480 和 OPB490 系列是 OPTEK 公司推出的光逻辑(Photologic®)集成电路开关产品,提供给设计工程师最理想的灵活性。这些开关具有标准尺寸的外壳,配备 0.125 英寸(3.180 毫米)宽的槽口,用户可以指定 TTL 输出类型和极性、外壳材料、光窗宽度和安装配置方式。这一系列中的 OPB460 到 OPB473 型号采用 0.425 英寸(10.795 毫米)长的印刷电路板引脚,间距为 0.320 英寸(8.1 毫米),而 OPB480 到 OPB493 则采用 24 英寸(609 毫米)长的 26 号美国线规(AWG)导线(通过 UL 认证)。

    技术参数


    - 供电电压范围: 4.5 至 16 伏特
    - 工作温度范围: -40°C 至 +85°C
    - 支持 TTL 输出类型: 缓冲和非缓冲,包括开路集电极输出和倒相输出
    - 输出电压: 高电平可达 25 伏特
    - 电流消耗: 低电平供应电流为 7.5 毫安(满载),高电平供应电流为 7.5 毫安(满载)
    - 功率消耗: 最大总耗散功率为 275 毫瓦
    - 封装类型: 包括印制电路板式安装(PCBoard Mountable)和导线端接(Wire Termination)

    产品特点和优势


    - 灵活的设计选项: 用户可以根据具体需求选择不同类型的 TTL 输出、外壳材料和光窗宽度,大大增强了设计的自由度。
    - TTL/CMOS 兼容: 这些开关与 TTL 和 LSTTL 信号兼容,能够驱动多达 10 个 TTL 负载,非常适合于各种数字控制电路。
    - 高可靠性: 支持宽范围的工作电压和温度,加上出色的电源管理能力,使得这些光逻辑开关适用于苛刻的工作环境。
    - 数据传输率: 最高可达 250 千波特(kBaud),适合需要快速响应的应用场景。

    应用案例和使用建议


    - 机械开关替代品: 在需要替代传统机械开关的地方,这些光逻辑开关提供了更可靠和耐用的选择。
    - 速度指示器(测速仪): 用于测量物体的速度,这些传感器可以安装在旋转部件上进行精确的速度检测。
    - 边缘感应: 适用于需要检测特定位置或动作的应用场景,例如自动门控制系统。

    兼容性和支持


    - 兼容性: 与多种不同的电子元件和设备兼容,易于集成到现有的电路系统中。
    - 厂商支持: 提供客户技术支持和定制服务,用户可联系当地代表或直接与 OPTEK 公司沟通以获取更多信息。

    常见问题与解决方案


    - 问题1: 开关不能正常工作
    - 解决方案: 确认所有连接正确无误,并检查供电电压是否在规定范围内。
    - 问题2: 输出信号不稳定
    - 解决方案: 检查是否有外部干扰,必要时可以考虑增加屏蔽措施。
    - 问题3: 长期使用后性能下降
    - 解决方案: 定期进行维护和清洁,特别是在灰尘较多的环境中使用时。

    总结和推荐


    OPB460, OPB470, OPB480 和 OPB490 系列光逻辑集成电路开关因其广泛的适用性和高度的灵活性,在许多工业和商业应用中表现出色。这些产品特别适合需要精确控制和高速响应的应用场景,无论是替换传统的机械开关还是作为速度传感器,都展现了优异的性能。鉴于其出色的功能和可靠性,强烈推荐使用。

OPB480L11Z参数

参数
输出类型 Buffer,Pull Up
响应时间 50ns
感应距离 3.18mm
光源 -
颜色感应 -
最小工作供电电压 4.5V
感应方式 Through-Beam
波长 890nm
最大工作供电电压 16V
长*宽*高 18.72mm*6.6mm*11.05mm
安装方式 导线安装,底座安装,通孔安装
零件状态 在售
包装方式 散装

OPB480L11Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB480L11Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB480L11Z OPB480L11Z数据手册

OPB480L11Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
