OMH3075

产品分类: 固态继电器
厂牌: TT ELECTRONICS
产品描述: 开路集电极 TO-92-3 通孔安装
供应商型号: CEL-OMH3075
供应商: 海外现货
标准整包数: 1

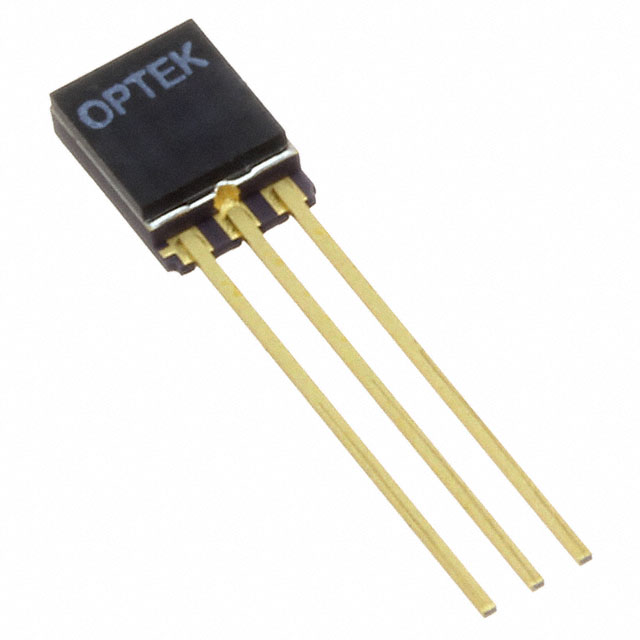

TT ELECTRONICS 固态继电器 OMH3075

OMH3075概述

    High Reliability Hallogic® Hall-Effect Sensors

    产品简介


    高可靠性Hallogic®霍尔效应传感器(型号:OMH090、OMH3019、OMH3020、OMH3040、OMH3075、OMH3131)是一款由TT Electronics生产的先进电子元件。这些传感器集成了霍尔元件、线性放大器、阈值放大器和施密特触发器于单一Hallogic®硅芯片上,提供出色的温度稳定性和高可靠性,适用于各种严苛的工作环境。它们主要应用于非接触式开关操作、无刷直流电机、多极磁铁等领域,并广泛用于自动化生产线、机器安全系统、端点传感器和门传感器等场景。

    技术参数


    这些霍尔效应传感器的技术参数如下:
    - 供电电压(VCC)范围:4.5 V至24 V
    - 存储温度范围(TS):-65°C 至 +150°C
    - 工作温度范围(TA):-55°C 至 +125°C
    - 输出电流(ISINK):最大25 mA
    - 输出关闭电压(VOUT):最大25 V
    - 绝对最大额定值:供电电压最高为25 V,焊接温度最高为260°C
    - 输出饱和电压(VOL):最大400 mV
    - 输出泄漏电流(IOH):最大1.0 μA
    - 切换频率:从DC到超过200 kHz

    产品特点和优势


    这些霍尔效应传感器具有以下显著特点和优势:
    - 非接触式开关操作设计:适用于需要高可靠性和精确控制的应用。
    - 广泛的供电电压范围:能够适应不同的电源环境,增加了灵活性。
    - 优异的温度稳定性:能够在极端环境下正常运行。
    - 军事级处理标准:符合MIL-STD-883标准,适合军事和太空应用。
    - ESD保护等级:Class 3B,确保更高的抗静电冲击能力。
    - 快速响应时间:上升时间和下降时间均为纳秒级别,满足高速应用需求。

    应用案例和使用建议


    这些传感器可以广泛应用于多个领域,例如:
    - 非接触式开关操作
    - 无刷直流电机
    - 多极磁铁
    使用时建议:
    - 在电路设计中添加电容器以实现更稳定的运行。
    - 根据应用需求选择合适的型号,例如根据所需的磁场强度来选择不同类型的传感器。

    兼容性和支持


    这些霍尔效应传感器可与多种逻辑门直接接口,且通过了辐射硬化测试,适合多种复杂的工业和军事应用。厂商提供详细的文档和支持服务,帮助用户解决安装和调试过程中遇到的问题。

    常见问题与解决方案


    - 问题1:传感器在高温环境下无法正常工作。
    - 解决方案:检查供电电压和环境温度是否超出规定范围,适当调整以符合规范。

    - 问题2:传感器输出信号不稳定。
    - 解决方案:在输入端添加适当的滤波电容器以减小噪声干扰。

    - 问题3:传感器响应速度慢。
    - 解决方案:检查电路连接是否正确,保证良好的接地和电源供应。

    总结和推荐


    这些高可靠性Hallogic®霍尔效应传感器具有卓越的性能和广泛的应用领域,特别适合需要高性能、高可靠性的工业和军事应用。鉴于其优良的设计和广泛的支持服务,强烈推荐在需要高精度、稳定性和快速响应的应用中使用。

OMH3075参数

参数
输出类型 开路集电极
负载电压 -
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

OMH3075厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OMH3075数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 固态继电器 TT ELECTRONICS OMH3075 OMH3075数据手册

OMH3075封装设计

查看详情并下载
Symbol
Footprint
3D Model
