首页  >  产品百科  >  OPB800W51Z

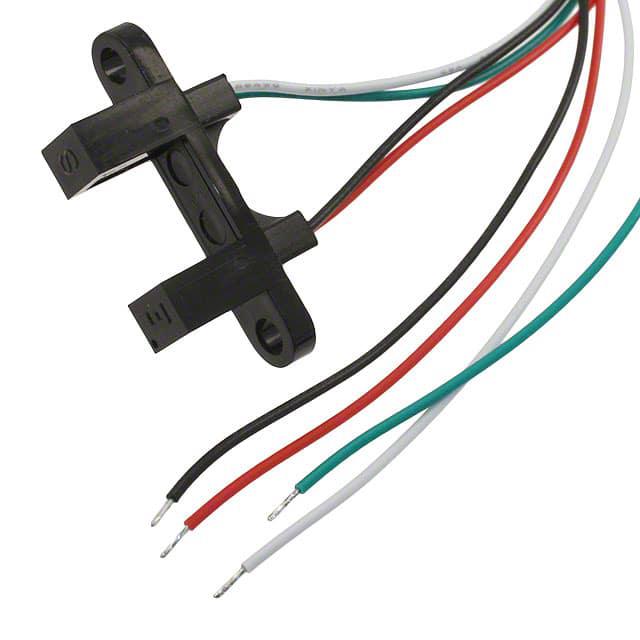

OPB800W51Z

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 9.53mm Phototransistor 导线安装,底座安装 30.99mm*6.35mm*10.8mm
供应商型号: 11MZ-OPB800W51Z
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB800W51Z

OPB800W51Z概述

    宽槽隙光学开关OPB800 (L和W系列)

    产品简介


    OPB800宽槽隙光学开关由TT Electronics公司推出,提供标准产品线中的定制化灵活性。OPB800分为两个系列:L系列(PC板安装)和W系列(远程安装)。这些开关利用一个宽度为0.375英寸(9.5毫米)的宽槽,可以指定电输出参数、分立外壳材料和孔径宽度,适合非接触式中断物体感应、装配线自动化、机器自动化、设备安全等应用。

    技术参数


    - 电气规格
    - 存储和操作温度:
    - L系列:-40°C至+85°C
    - W系列:-40°C至+80°C
    - 前向直流电流:50毫安
    - 峰值前向电流(1微秒脉冲宽度,300 pps):3安培
    - 反向直流电压:2伏
    - 功率耗散:100毫瓦
    - 集电极-发射极电压:30伏
    - 发射极-集电极电压:5伏
    - 集电极直流电流:30毫安
    - 色/引脚描述:
    - 红色-1:阳极
    - 黑色-2:阴极
    - 白色-3:集电极
    - 绿色-4:发射极
    - 电气特性
    - 输入二极管:
    - 正向电压:1.7伏(IF = 20毫安)
    - 反向电流:100微安(VR = 2伏)
    - 输出光电晶体管:
    - 集电极-发射极击穿电压:30伏(IC = 1毫安)
    - 发射极-集电极击穿电压:5伏(IE = 100微安)
    - 集电极-发射极暗电流:100纳安(VCE = 10伏)
    - 综合特性:
    - 集电极-发射极饱和电压:
    - 参数A(OPB800,OPB810):0.4伏(IC = 250微安,IF = 20毫安)
    - 参数B(OPB801,OPB811):0.4伏(IC = 500微安,IF = 10毫安)
    - 参数C(OPB802,OPB812):0.6伏(IC = 1800微安,IF = 20毫安)

    产品特点和优势


    - 灵活定制:用户可以根据需求选择不同的电输出参数、分立外壳材料和孔径宽度。
    - 高灵敏度:采用宽槽设计,确保在各种复杂环境中都能有效工作。
    - 抗干扰性强:塑料外壳可选透明或不透明材质,最小化可见光和近红外辐射的敏感性。
    - 安装方式多样:L系列适用于PC板安装,W系列则配备24英寸长的26AWG导线,便于远程安装。

    应用案例和使用建议


    - 非接触式中断物体感应:适用于装配线自动化和设备安全监测。根据实际应用场景,建议对传感器进行适当的安装位置调整,以确保最佳的检测效果。
    - 远程安装:对于难以接近的场合,W系列的长导线可以有效解决问题。
    - 高精度检测:在需要高精度检测的环境下,推荐使用具有更小孔径和更高电参数的型号。

    兼容性和支持


    - 兼容性:OPB800系列与常见的电路板和远程连接设备高度兼容。
    - 支持和服务:TT Electronics公司提供详尽的技术支持文档和售后服务,用户可以通过公司网站或联系客服获取更多信息。

    常见问题与解决方案


    - 问题1:设备无法正常工作
    - 解决方案:检查电源和接线是否正确连接,确认是否有过热现象。
    - 问题2:检测精度下降
    - 解决方案:检查孔径是否污染或损坏,更换相应的分立外壳。
    - 问题3:信号不稳定
    - 解决方案:确认是否存在外界干扰源,适当调整安装位置以减少干扰。

    总结和推荐


    OPB800宽槽隙光学开关凭借其灵活的定制选项、高灵敏度和强大的抗干扰能力,在多种应用场景中表现出色。特别适用于装配线自动化和设备安全监测等领域。尽管成本较高,但其优异的性能和稳定性使得该产品在市场上具有较高的竞争力。我们强烈推荐此产品用于需要高精度和稳定性的项目。

OPB800W51Z参数

参数
感应距离 9.53mm
颜色感应 -
最大工作供电电压 -
光源 -
最小工作供电电压 -
波长 890nm
感应方式 Through-Beam
输出类型 Phototransistor
响应时间 -
长*宽*高 30.99mm*6.35mm*10.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

OPB800W51Z厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB800W51Z数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB800W51Z OPB800W51Z数据手册

OPB800W51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
