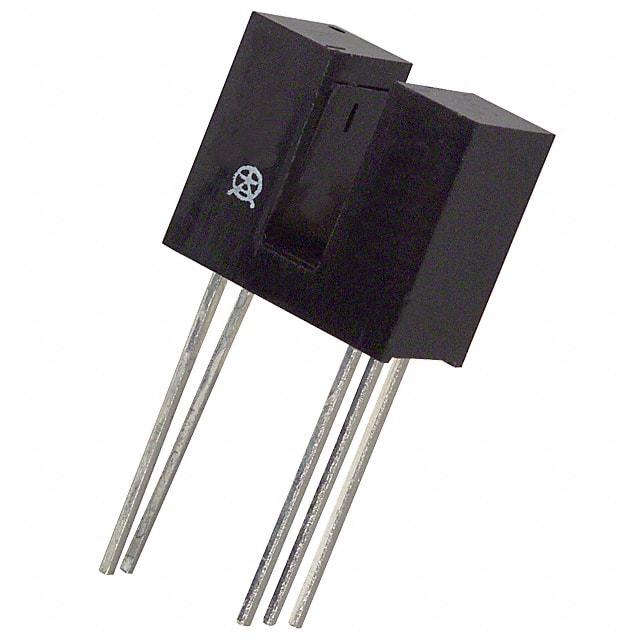

OPB962N51

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 3.18mm 70ns 4.75V 5.25V PCB安装,通孔安装 12.32mm*6.35mm*10.8mm
供应商型号: N-OPB962N51
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB962N51

OPB962N51概述

    # OPB960/970/980/990系列非接触式光逻辑开关技术手册

    产品简介


    OPB960/970/980/990系列是非接触式的光逻辑(Photologic®)槽型光电开关,为设计工程师提供了满足特定应用需求的灵活性。这些光电开关建立在一个标准外壳上,该外壳带有宽度为0.125英寸(3.18毫米)的槽口。根据应用需求,用户可以指定输出逻辑状态、输出驱动电路、光阑宽度、光阑表面和安装脚的位置。此外,可选择电线或PCB引线来提供电气接口的灵活性。
    主要功能
    - 可定制的逻辑和输出驱动电路
    - 不同尺寸的光阑,覆盖或开放式
    - 支持电线或PCB引线连接
    - 多种安装特征选择
    - 直接兼容TTL、LSTTL和CMOS接口
    应用领域
    - 速度和方向指示
    - 旋转编码器
    - 机械开关替换
    - 机械限位指示
    - 打印机上的顶行、行程结束和初始位置
    - 汽车滑动门和升降门应用

    技术参数


    电气参数
    - 供电电压范围:4.5V至16V
    - 输入二极管反向DC电压:2V
    - 传感器供应电压(VCC到GND):18V
    - 输出Photologic®功率耗散:200mW
    - 输出引线上的电压(开路收集器输出),TA = 25°C:35V
    - 短路输出电流至GND:最大30mA(1秒)
    性能参数
    - VF(正向电压):- - 1.70V,IF = 20mA,TA = 25°C
    - IR(反向电流):- - 100 µA,VR = 2.0V,TA = 25°C
    - ICC(供电电流):- - 12mA,VCC = 4.5V至16V
    - VOL(低电平输出电压):- - 0.4V,VCC = 4.5V,IOL = 12.8mA,IF = 0mA
    - VOH(高电平输出电压):- - VCC - 2.1V,VCC = 4.5V至16V,IOH = 800µA
    - IOH(高电平输出电流):- - 100µA,VCC = 4.5V至16V,VOH = 30V
    工作环境
    - 存储温度范围:-40°C至+85°C
    - 运行温度范围:-40°C至+70°C

    产品特点和优势


    OPB960/970/980/990系列光电开关具备以下几个独特的优势:
    - 用户可以根据具体需求选择不同的输出逻辑和驱动电路。
    - 可以选择不同尺寸和类型的光阑,包括覆盖式和开放式,以适应不同的光学分辨率和防尘保护需求。
    - 灵活的电气接口选项,支持电线或PCB引线,使接口简单化。
    - 符合RoHS标准,确保无铅环保。
    - 广泛的应用范围,能够替代传统的机械开关,提供更可靠和耐用的解决方案。

    应用案例和使用建议


    应用案例
    - 在打印机中,用于检测顶部纸张、行程结束和初始位置。
    - 在汽车滑动门和升降门应用中,实现机械开关的替换,提高可靠性。
    使用建议
    - 确保在正确的供电电压范围内操作,避免电压过高导致损坏。
    - 使用覆盖式光阑以增加防尘保护,特别是在灰尘较多的环境中。
    - 对于需要高输出电流的应用,建议使用开放集电极驱动电路,以获得更高的驱动能力。

    兼容性和支持


    OPB960/970/980/990系列光电开关与多种电气要求兼容,可以直接连接到TTL、LSTTL和CMOS接口。此外,还可以根据客户的具体需求提供定制的电气服务、电线和电缆。请联系当地经销商或OPTEK获取更多信息和支持。

    常见问题与解决方案


    1. 问:如何正确选择输出驱动电路?
    - 答: 根据具体的应用需求选择缓冲(Buffer)或反相器(Inverter),并根据所需的驱动方式选择集电极开路(Open-Collector)或托木柱(Totem-Pole)驱动电路。

    2. 问:如何处理高温环境下传感器的温度限制?
    - 答: 确保传感器运行温度不超过规定的范围(-40°C至+70°C),并通过外部散热装置降低温度。

    总结和推荐


    综合评估
    OPB960/970/980/990系列光电开关具有灵活的配置选项和广泛的应用范围,能够满足多种特定的应用需求。其独特的设计使其在机械开关替换、机械限位指示等应用中表现出色,且能够在苛刻的工作环境下保持稳定可靠的性能。
    推荐
    强烈推荐OPB960/970/980/990系列光电开关用于需要高可靠性和稳定性的应用场合。其多样化的配置选项和广泛的兼容性使其成为市场上最具竞争力的产品之一。

OPB962N51参数

参数
输出类型 -
最小工作供电电压 4.75V
光源 -
波长 890nm
最大工作供电电压 5.25V
颜色感应 -
响应时间 70ns
感应距离 3.18mm
感应方式 Through-Beam
长*宽*高 12.32mm*6.35mm*10.8mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装
