OPR5005

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Reflective 1.27mm Phototransistor 1.7V SMD 贴片安装 4.45mm*2.92mm*1.47mm
供应商型号: 1678683
供应商: 海外现货
标准整包数: 1
TT ELECTRONICS 光电传感器 OPR5005

OPR5005概述

    OPR5005微型反射式传感器技术手册

    产品简介

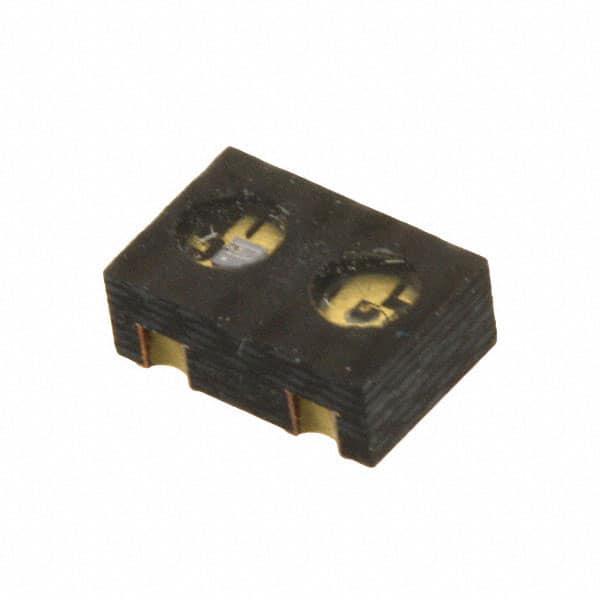

    OPR5005是一款由TT Electronics公司生产的微型反射式传感器。它结合了一个硅光电晶体管和一个GaAIAs LED,封装在一个高温度的不透明聚酰胺芯片载体中。OPR5005专为检测扩散反射表面的运动或接近度而设计,适用于空间受限的应用场景。其不透明的外壳能够有效减少串扰,并且通过硅树脂封装使其能够在较宽的温度范围内正常工作。

    技术参数


    以下是OPR5005的技术规格和性能参数:
    - 存储和工作温度:-55°C 至 +125°C
    - 焊接温度:峰值温度5°C内焊接时间为20至40秒(极端温度下焊接时间小于5秒)
    - LED正向直流电流:50 mA
    - 峰值正向电流(1秒脉冲;0.03%占空比):1.0 A
    - 反向直流电压:2.0 V
    - 功耗:75 mW
    - 光电晶体管集电极-发射极击穿电压:30 V
    - 光电晶体管发射极-集电极击穿电压:5 V
    - 集电极正向电流:725 A
    - 饱和电压:0.4 V(IF=20 mA,IC=100 μA,d=0.050 mm)
    - 串扰:75 μA(IF=20 mA,VCE=5 V)

    产品特点和优势


    - 高温操作:可以在极端温度环境下稳定工作。
    - 表面贴装:适用于各种表面安装技术,方便集成到电路板上。
    - 紧凑尺寸:特别适合空间受限的应用。
    - 优秀的环境光保护:不透明的外壳能够有效防止环境光干扰。

    应用案例和使用建议


    OPR5005广泛应用于多种场合,例如:
    - 运动传感器
    - 空间受限的应用
    - 需要环境光保护的应用
    使用建议:
    - 在应用时,应避免对传感器窗口施加压力或高真空,以防止损坏。
    - 应用此传感器时,确保环境温度在规定的范围内。

    兼容性和支持


    - 与标准表面贴装技术兼容。
    - 厂商提供详细的技术支持和维护服务。

    常见问题与解决方案


    - Q: 如何处理传感器窗口?
    - A: 不要对窗口施加压力或高真空。
    - Q: 传感器在高温下的表现如何?
    - A: 在-55°C至+125°C的温度范围内均可正常工作。

    总结和推荐


    综上所述,OPR5005微型反射式传感器具备卓越的高温操作能力、紧凑的尺寸和优秀的环境光保护功能。其在多种应用场景中表现出色,尤其适用于空间受限和需要高可靠性的场合。因此,强烈推荐使用这款产品。
    本文根据OPR5005技术手册提供了详尽的产品介绍和技术参数,希望能够帮助您更好地了解并应用这一出色的电子元器件。

OPR5005参数

参数
响应时间 -
感应方式 Reflective
输出类型 Phototransistor
波长 890nm
光源 -
感应距离 1.27mm
颜色感应 -
最大工作供电电压 1.7V
最小工作供电电压 -
长*宽*高 4.45mm*2.92mm*1.47mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装

OPR5005厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPR5005数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPR5005 OPR5005数据手册

OPR5005封装设计

查看详情并下载
Symbol
Footprint
3D Model
