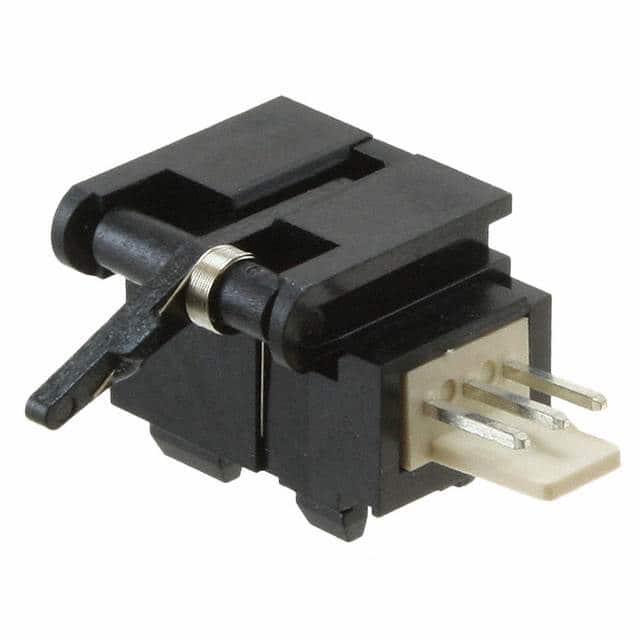

OPB695AZ

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Optical Flag 30ns Buffer,Pull Up 4.5V 8V 卡入式安装,按扣安装 21.38mm*16.38mm*19.02mm
供应商型号: N-OPB695AZ
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 光电传感器 OPB695AZ

OPB695AZ概述

    电子元器件技术手册:OPB685-3、OPB686、OPB687、OPB695、OPB696、OPB697 和 OPB698 系列

    1. 产品简介


    OPB685-3、OPB686、OPB687、OPB695、OPB696、OPB697 和 OPB698 系列是光电传感器,用于检测机械开关的状态变化。每个传感器由一个红外发光二极管和一个单片集成电路组成,该集成电路集成了光敏二极管、线性放大器和施密特触发器。通过杠杆驱动的旗帜中断红外光束,实现状态切换,适用于逻辑门驱动。

    2. 技术参数


    - 存储和工作温度范围:-40°C 至 +100°C
    - 存储和焊接温度:峰值焊料温度 260°C(烙铁温度 1 秒)
    - 输入二极管:
    - 反向电压:2.0 V
    - 持续正向电流:50 mA
    - 峰值正向电流:3.0 A
    - 总器件功率耗散:100 mW
    - 输出光逻辑传感器:
    - 供电电压范围:4.5 V 至 16 V
    - 最大负载电流:30 mA
    - 最低输出电压:0.4 V(当输出负载电流为 16 mA 时)
    - 最高输出电压:30 V(当输出负载电流为 100 µA 时)

    3. 产品特点和优势


    - Photologic® 输出:提高信号的稳定性和可靠性。
    - 多种输出选项:包括缓冲的 10k 拉高输出、开路集电极输出和反相输出,适应不同应用场景。
    - 机械开关替换:易于安装和更换传统机械开关。
    - 自定义设计:可根据特定应用定制杠杆臂和弹簧扭矩。

    4. 应用案例和使用建议


    这些传感器适用于多种应用,如机械开关替换、速度指示(测速仪)、机械限位指示和边缘感应。例如,在工业自动化领域,可以使用这些传感器监测机械设备的运动状态和速度。对于机械限位指示,可以通过安装传感器来监控机器部件的位置,并在达到极限位置时发出警报。
    使用建议:
    - 在选择具体型号时,根据所需的工作电压和电流确定合适的输出选项。
    - 考虑到传感器的机械结构,安装时应确保杠杆臂正确对准并紧密接触,以避免误触发。

    5. 兼容性和支持


    这些传感器可以通过 Molex 连接器 5051 系列外壳和 4809 系列端子进行连接。厂商提供了详细的技术支持和维护服务,可以通过当地代表或 OPTEK 直接联系获取更多信息。

    6. 常见问题与解决方案


    - 问题:传感器无法正常切换状态。
    - 解决方案:检查安装是否正确,确认杠杆臂是否自由移动且没有阻碍。
    - 问题:输出信号不稳定。
    - 解决方案:调整供电电压至规定范围,确认外部干扰源是否影响传感器性能。
    - 问题:传感器频繁误触发。
    - 解决方案:检查是否有其他光源干扰红外光束路径,适当调整传感器的安装位置以减少干扰。

    7. 总结和推荐


    这些光电传感器具备高可靠性和多种输出选项,适用于各种自动化和工业控制应用。它们在机械开关替换、速度指示和边缘感应等领域具有显著的优势。对于需要高稳定性和长寿命的应用,这些传感器是理想的选择。强烈推荐使用 OPB685-3、OPB686、OPB687、OPB695、OPB696、OPB697 和 OPB698 系列光电传感器。

OPB695AZ参数

参数
感应方式 Optical Flag
波长 890nm
感应距离 -
输出类型 Buffer,Pull Up
最小工作供电电压 4.5V
最大工作供电电压 8V
光源 -
响应时间 30ns
颜色感应 -
长*宽*高 21.38mm*16.38mm*19.02mm
安装方式 卡入式安装,按扣安装
零件状态 在售
包装方式 散装

OPB695AZ厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB695AZ数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB695AZ OPB695AZ数据手册
