OPB815L

产品分类: 光电传感器
厂牌: TT ELECTRONICS
产品描述: 890nm Through-Beam 9.53mm Phototransistor 红外LED PCB安装,通孔安装
供应商型号: N-OPB815L
供应商: 云汉优选
标准整包数: 1

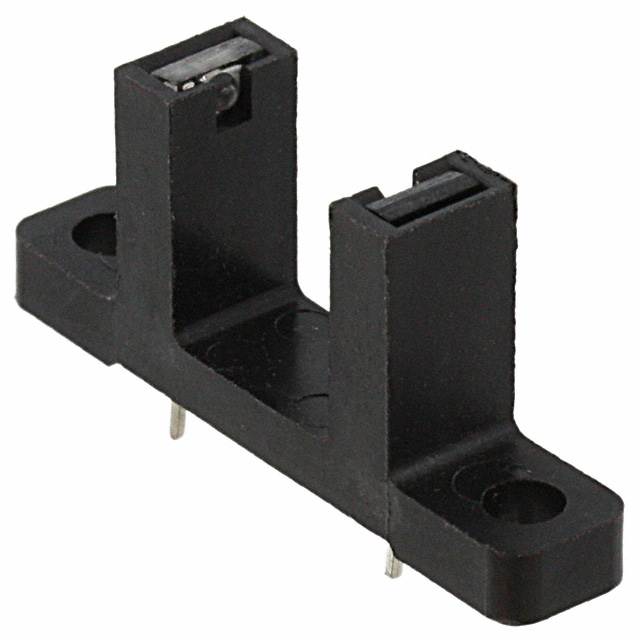

TT ELECTRONICS 光电传感器 OPB815L

OPB815L概述


    产品简介




    OPB815系列是一款红外光电开关,包含一个红外发光二极管(LED)和一个NPN硅光敏晶体管。这款开关专为非接触式物体检测而设计,当不透明物体通过其狭缝时,会切换电状态。该系列产品可选配PC板焊接引脚(型号OPB815L)或26 AWG绞合线(型号OPB815WZ),长度可达24英寸(约610毫米)。OPB815系列广泛应用于工业自动化、装配线控制、机器安全等领域。


    技术参数




    - 存储及工作温度范围:-40°C至+80°C
    - 输入红外LED
    - 连续正向电流:50 mA
    - 反向电压:2 V
    - 功率耗散:100 mW
    - 输出光敏晶体管
    - 集电极-发射极击穿电压:30 V
    - 发射极-集电极击穿电压:5 V
    - 功率耗散:100 mW
    - 其他参数
    - 前向电压(VF):1.7 V
    - 反向电流(IR):100 µA
    - 集电极-发射极饱和电压(VCE(SAT)):0.4 V


    产品特点和优势




    - 宽狭缝宽度:0.375英寸(9.5毫米)
    - 深狭缝深度:0.430英寸(10.9毫米)
    - 灵活的引脚选项:提供PC板焊接引脚和带有26 AWG绞合线的版本
    - 宽泛的工作温度范围:能够在极端环境下保持稳定运行
    - 兼容性强:适用于各种不同材料的物体检测,适合多种工业自动化场景


    应用案例和使用建议




    应用案例


    1. 非接触式物体检测:通过监测传送带上的物体来触发某些动作。
    2. 装配线自动化:用于检测零件的存在与否,确保生产线正常运作。
    3. 机器安全:在可能存在安全隐患的地方,确保设备的安全运行。

    使用建议


    - 选择合适的安装位置:确保被测物体能够顺利进入狭缝中。
    - 考虑环境因素:选择合适的安装位置,避免灰尘、湿气等因素影响传感器的性能。
    - 定期清洁:由于塑料外壳容易受到溶剂的影响,建议使用酒精或其他适当的溶剂进行清洁。


    兼容性和支持




    OPB815系列提供了多种配置选项,可以与不同的电气系统和设备兼容。如需定制化服务,建议联系当地的代表或直接联系OPTEK获取更多信息。厂商还提供了全面的技术支持和维护服务,以确保客户能够充分利用该产品的所有功能。


    常见问题与解决方案




    1. 传感器无法正常工作:检查电源连接是否正确,确认电线连接无误。
    2. 响应时间慢:确保电线和引脚未受损,调整灵敏度设置。
    3. 误报频繁:清洁传感器狭缝,避免异物干扰。


    总结和推荐




    OPB815系列红外光电开关凭借其宽狭缝宽度、深狭缝深度和宽泛的工作温度范围,在多种工业应用场景中表现出色。其灵活的配置选项和广泛的兼容性使其成为许多自动化系统的理想选择。推荐在需要高精度和可靠性检测的场合使用。

OPB815L参数

参数
感应方式 Through-Beam
响应时间 -
输出类型 Phototransistor
最小工作供电电压 -
光源 红外LED
颜色感应 -
感应距离 9.53mm
最大工作供电电压 -
波长 890nm
32mm(Max)
6.6mm(Max)
14.35mm(Max)
安装方式 PCB安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OPB815L厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OPB815L数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 光电传感器 TT ELECTRONICS OPB815L OPB815L数据手册

OPB815L封装设计

查看详情并下载
Symbol
Footprint
3D Model
